技術參數

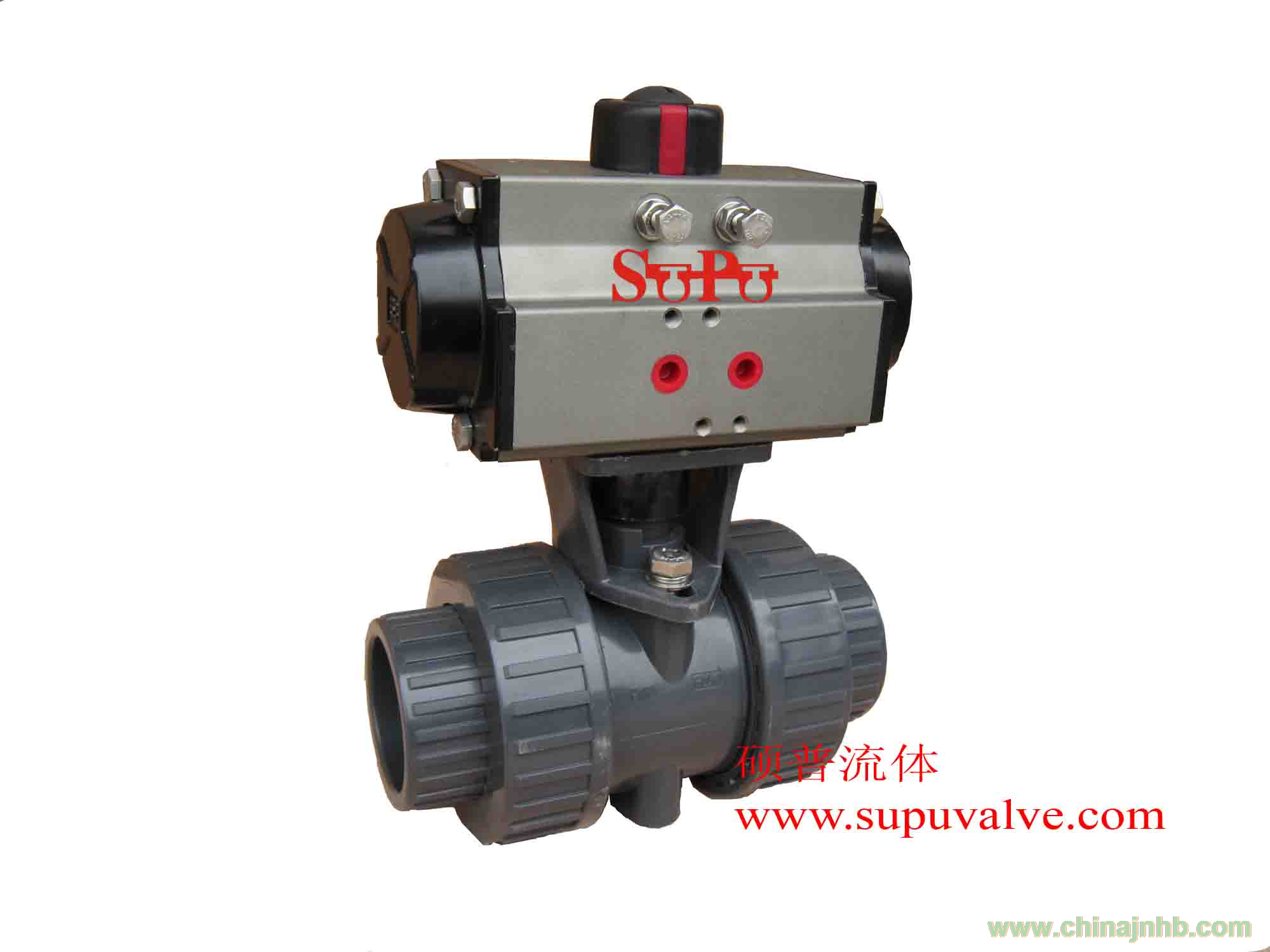

氣缸選配： 德國SUPU
氣缸形式： 雙作用 單作用（彈簧復位式）
環境溫度： -20℃-+80℃
氣源壓力： 雙作用4～8bar、單作用5～8bar
附件選項 （可選）
回訊器：也叫限位開關，遠程反饋開關信號 （普通型、防爆型可選）
電磁閥：雙作用選二位五通、單作用選二位三通（普通、防爆；多種電壓可選）
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油
手輪機構：轉動手輪機構，可實現手動開、關閥
電氣定位器：輸入4～20mA信號,實現閥門調節功能（普通、防爆可選）
備注: 氣缸參數請另參考所選配的氣動執行器資料.
球閥標準規范
閥門螺紋類型：G·NPT·BSPT DIN259/2999
閥 門 檢 驗：ISO/DIN 5208—1987
驅動裝置連接：ISO 5211
球閥參數：
公稱壓力：PN1.6、2.5、4.0、6.4Mpa、1000WOG
連接方式：法蘭 （L型、T型）
閥體材質：鑄鋼（WCB）、不銹鋼CF8（304）、CF8M（316）
閥球材質：不銹鋼CF8（304）、CF8M（316）
密封材料：PTFE、PPL
適用溫度范圍：-20℃～232℃～350℃
適用介質：水、油、氣等某些腐蝕性液體（W·O·G）
詳細介紹：
★ 氣動執行器德國，表面經陽極氧化處理，齒輪齒條結構；
★ 有開關兩個位置+/-5°行程調節；
★ NAMUR標準氣源接口，可與電磁閥直接連接；
★ 正常使用壽命可達100萬次；
★ 球閥和執行器之間無支架連接，一體化的外型結構緊湊，減少設備空間；
★ 三通球閥任一通口均可用作入口而無泄露，并可根據工況需要制成L型或T型通道,使安裝更加方便；
★ 三通球閥分為L型和T型，L型適用于介質的流向切換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換；
★ 雙層閥桿填料符合德國TüV TA-LUFT的閥桿泄露測試要求；
★ 在系統泄壓后無需拆下整個閥體就能進行檢查和維修。
