一、主要用途和適用范圍

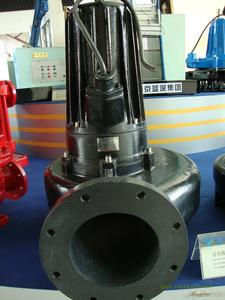

南京藍深泵業WQ700-22-55潛水排污泵，在結構上采用了國內外九十年代多項先進水平的技術，結構緊湊，使用維護方便，大通道的水力部件設計，使水泵具有優越的過流性能，運行區域廣，工作可靠性高及有利于自動化等優點。它廣泛應用于市政工程，城市工業、商業、醫院、賓館、住宅區的污水排放和農田灌溉以及其它含固體顆粒的清水介質中。該產品執行標準JB/T5118-2001《污水污物潛水電泵》，生產許可證號為 XK06-216-00931。
設計工藝
（1）WQ系列潛水排污泵根據用戶的要求，在設計中采用我公司獨有的最新潛水電泵設計軟件（CFD）計算機三維流體流場動力學數字模擬技術進行水力模型設計，設計的水力模型效率高，具有通過一定直徑的大顆粒、長纖維的能力，從而使水泵能在惡劣的環境中安全可靠運行。
（2）WQ系列潛水排污泵采用機電一體化設計，結構緊湊，使用方便。
（3）WQ系列潛水排污泵具有多種保護功能：機組接線腔內漏水報警裝置，用于檢測接線腔的密封狀況，定子繞組內設有過熱保護裝置，定子繞組防凝露裝置，推力軸承溫度測溫傳感器，水泵油室內設有機械密封泄漏報警裝置。
（4）WQ系列潛水排污泵可采用干式安裝或自動耦合系統進行安裝，無需修建高大的泵房，降低工程費用。
潛水排污泵結構
5.1潛水排污泵由潛水電機與水泵構成機電一體結構，為立式單級潛水泵，滲漏排水用潛水排污泵安裝在泵房?jī)?nèi)，潛水排污泵的出口與藕合接口連接，兩根平行的導軌固定在藕合底座上，藕合接口能沿著導軌從泵坑頂部到藕合底座間自由地滑動。當泵放下至最下端時，其藕合接口與藕合底座緊密結合，依靠泵自身重量的壓力下就能完全的密封。泵的整個重量由藕合座承擔，泵體及泵底不與泵坑接觸。檢修排水用潛水排污泵采用干式安裝。
5.2為了保證潛水泵在長時間停機后，能順利啟動，為此潛水排污泵在結構上設有電機防凝露裝置（18.5kW以上），確保電機絕緣保證在300MΩ以上。主要原理是：潛水泵電機在實際運行中，有可能在停車時，漸漸吸潮，吸濕現象將反映在電機絕緣電阻的緩慢下降，進而造成電機的損害。為保護潛水電泵電機的絕緣性，提高耐用性，本保護裝置通過檢測電泵信號線電阻值的變化，當濕度達到100%，即露點時，通過端子檢測到停機信號，延時一段時間，本裝置除濕加熱常開接點接通，驅動除濕加熱裝置。直至濕度達到70%自動停止加熱。若電機一起動，本控制系統立即停止工作，機械密封設有防砂裝置、軸承具備永久自潤滑功能并與介質完全隔離。潛水排污泵結構上設有繞組超溫報警開關，繞組漏水報警，軸承超溫報警裝置，機械密封設有漏水報警等功能，所有保護功能均通過專用保護器進行保護。
5.3潛水排污泵葉輪采用CFD計算機三維流體流場動力學數字模擬技術設計，根據設計所需要的技術性能參數，采用CFD技術可以直觀的了解流體在葉輪和泵殼的共同作用下的受力狀況和流場流態，設計的水力模型效率高、無堵塞，具有通過一定直徑的大顆粒、長纖維的能力，為大通道葉輪，葉輪為整體鑄造，葉輪與軸之間采用雙鍵內部鎖定結構，在正轉和反轉時均不會松動，在拆卸時葉輪能方便地從底部抽出。
5.4 為了保證潛水排污泵始終處于高效運行狀態，在水泵葉輪和泵殼上設有耐磨密封環，并具有可靠的固定，能有效地保證葉輪與泵殼之間的密封，并能方便的更換。
5.5潛水排污泵設有控制電纜和動力電纜，為了防止由于電纜的密封失效而使介質進入電機的隱患，潛水排污泵在結構上采取用電纜進線盒的動力電纜接線板將進線盒與電機完全密封分隔開，外部物質不能進入電機，同時能為機組設備進行方便地維修。電纜電線密封采用特制的硫化橡膠密封頭，能方便地進行更換并能有效地密封，電纜線采用YCW型橡套電纜，為柔性防水電纜，電纜長度為28米，電纜帶有接地線，為黑色，接標志明顯，在使用期內不會磨滅。
5.6潛水排污泵蝸殼采用CFD計算機三維流體流場動力學數字模擬技術設計，根據設計所需要的技術性能參數設計，采用單蝸殼式，側向排水，底部吸水，采用無阻塞偏心式結構設計，內流道光滑有規則變化且具有足夠大的截面，可以使液體及固體物質能順利平穩地通過泵殼，為防止長時間停機后水中污物和有機物的沉淀造成的葉輪和蝸殼的堵塞現象，根劇需要可在蝸殼結構上設有清理手孔和可拆卸的手蓋，能夠很方便的進行清理。
5.7為確保潛水排污泵正?？煽窟\(yùn)行，在泵軸配備串聯式雙層獨立的機械密封，采用優質碳化鎢機械密封，機械密封使用介質為PH5~10，正壓可承受1Mpa，負壓可承受0.5Mpa。機械密封設計壽命大于15000小時，密封裝置在油室內運行，密封接觸面在常速條件下通過液壓作用來潤滑。在泵和油箱之間下部密封裝置有一只靜止環和一只正向旋轉的碳化鎢環。在油箱和電機腔之間的上部密封裝置配備一只靜止環和一只正向旋轉的碳化鎢環，機械密封的內界面通過自身和彈簧系統保持緊密接觸，密封裝置自動補償磨損間隙，同時便于檢查和更換。每臺泵的軸封系統配備一只油室，油室內具有一定空間以容納由于溫度變化引起的油的膨脹，排放孔和檢查孔有防漏密封裝置，并從外面容易疏通。
5.8為了確保潛水排污泵泵軸軸承的使用壽命不低于80000小時，在設計上采用進口軸承，結構上進行優化設計，增加軸承的溫度保護功能，改善軸承的潤滑條件采用油脂潤滑，使軸承能夠承受任何工況下的軸向和徑向載荷，并在結構上設有減小軸向力和保證軸向力平衡的措施，泵軸承完全與泵送的水流分開。潛水排污泵葉輪采用雙鍵內部鎖定結構固定在電機軸上，能方便地更換。
5.9 潛水排污泵采用鼠籠式異步電動機，選用優質產品，電機防護等級為IP68，電動機按濕熱型設計，具有防潮、防霉、防鹽霧的性能，在長期停機后仍能保持優良的耐潮、耐壓及起動性能。允許每小時啟動15次以上。電動機的冷卻方法分內外二路。內風路的設計，即轉子自帶電扇，在定子鐵心軛部有軸向風道，能使電機轉子上產生的熱量及定子繞組端部生產的熱量借助內風路的傳遞，與定子鐵心內（包括定子繞組的直線部分及鐵心）產生的熱量共同借助于機座壁與外面冷卻水流道里的水進行熱交換，從而冷卻電機。機殼經0.45Mpa靜氣壓試驗不得有滲漏現象出現。
5.10潛水排污泵定子采用F級絕緣，電機繞組最高耐熱溫度為155℃，在最高40℃泵送介質溫度中最大溫升不超過100K，定子繞組采用少膠絕緣結構，將少膠粉云母帶連續繞包的線圈嵌入定子鐵心，經“VPI”真空壓力浸漆后，烘焙固化，使線圈與定子鐵心形成一個整體，此絕緣處理工藝通過抽真空排除線圈絕緣層內、鐵心與線圈之間、鐵心與機殼之間的空氣，然后用壓力將浸漬漆壓入到絕緣層內與鐵心與線圈之間空隙內，使它們成一個密實的整體，該絕緣體系綜合性能優異，無氣隙，端部固定牢靠，因而電機的介損小、介電強度高、機械強度高、耐熱性好、導熱性能提高，運行可靠性高，壽命長，保證電機定子繞組在浸水72小時后絕緣電阻的下降值不會超過相應標準的規定值。定子繞組在制造過程中進行多次耐壓試驗，如繞組下線后、浸漆后、整機試驗后，最后作出廠2UN+1000V的耐壓試驗。
使用條件：
最高介質溫度：40℃
被輸送介質PH值：4~10
可通過最大固體顆粒直徑：?7~?250mm（詳見技術標準）
最大潛水深度：10m
每二次啟動間隔時間不小于10分鐘；對于功率不小于90kW的電機，每二次啟動間隔時間不小于20分鐘
輸送介質的固相物容積比在2%以下
輸送介質的運動粘度為7*10-7~23*10-6m2/s
輸送介質的密度最大為1.2*103Kg/m3
! 對于大功率的高壓電機，由于重復啟動而引起的過度發熱和應力將急劇的縮短定子繞組的壽命，因此應盡可能的延長相臨兩次啟動的間隔時間，當電機在冷態下，允許兩次連續啟動，此后必須待定子完全冷卻(一般經驗為4小時)后方能再次啟動。
二、系統說明
WQ系列產品由潛水排污泵、控制設備、安裝系統三大部分組成。
1、潛水排污泵：由電機和泵頭組成，泵頭與電機同軸，采用串聯式機械密封。其中電機防護等級IP68，F(xiàn)級絕緣；泵頭包括渦殼、葉輪、底蓋等部件。根據需要在潛水排污泵內設置有油室泄漏報警、電機繞組過熱保護、電機腔內防凝露裝置及軸承測溫保護等功能。
2、控制設備：用作潛水排污泵的啟動、停止和運行監視，根據用戶要求不同可包括控制柜、端子箱、液位控制器等，并設有過載、缺相、短路、漏水、電機繞組超溫、軸承超溫、電機防凝露等保護功能。詳見控制設備的隨機使用說明書。
3、安裝系統： 根據工況的不同，安裝方式有固定濕式安裝、固定干式安裝。
三、主要結構
如圖1所示，WQ系列潛水排污泵在總體結構和水力模型設計上大膽創新，引進和吸收國內外先進技術：獨特的電纜密封設計—水密電纜和冷壓接頭雙重密封保護，排除了電纜進水的隱患；完美的電動機冷卻設計—水套冷卻系統，通過高低壓水管實行自流循環冷卻；轉子和葉輪進行動平衡檢測，確保運行平穩；大通道的水力部件設計，保證一定大小的顆粒無堵塞通過，具有一定的抗堵塞、防纏繞功能；高精度的機械密封在最小機械損耗的同時保證最佳密封效果；多種保護功能的設置，提高了潛水排污泵運行的可靠性。
四、安裝與調試
1、安裝前：
（1）!必須詳細閱讀使用說明書，避免使用不當而損壞機器。仔細檢查水泵的選型.
圖1 潛水排污泵結構示意圖
否正確，實際使用條件是否與規定的使用條件一致。
（2）清理水池或水道，排除建筑垃圾，檢查進水池的最低水位是否滿足設備的安裝要求。
（3）!應由一名合格電工，用0~500V兆歐表(高壓電機用0~2500V兆歐表)，檢查電機主電纜三芯線對地冷態絕緣電阻不得低于5兆歐(高壓電機的絕緣電阻不得低于32兆歐)，嚴禁用兆歐表檢查控制電纜，避免損壞水泵內部的電器元件， 而應用萬用表檢查控制電纜線。
（4）檢查電壓一定要在銘牌上標出的額定電壓±5%的范圍內。如果電源離水泵的使用距離
較遠時，考慮線損，電纜的截面積應加大，接頭應盡可能少，且接頭處做密封處理，以
防漏水；另外考慮維護檢修的方便，建議設置機旁端子箱。
!（5）水泵配有專用控制柜，使用前應仔細閱讀其說明書，并檢查設備接線是否正確，啟動裝置是否靈活，觸頭接觸是否良好，啟動設備的金屬外殼是否可靠接地，檢查所有接線處有無松動，并重新逐處緊固一次。
圖2 水泵接線示意圖
（6）水泵上的動力電纜線、接地線和控制電纜線應與控制柜（箱）的接線頭一一對接，如圖2所示。
（7）!水泵的接地線為雙色線（黃/綠），為保證安全，必須連接牢靠。
（8）!檢查電機的旋轉方向。在水泵初次安裝啟動前，或每次重新安裝后，都應檢查旋轉方向。檢查方法是：瞬間啟動水泵，觀察葉輪旋轉方向是否與銘牌上指示的方向一致，如果旋轉方向不一致，只需交換三相中任意兩相線的位置。如果幾臺水泵連在同一控制柜或端子箱上，各臺水泵必須單獨進行檢查。
（9）使用浮球開關對水泵進行自動控制時，應根據水池的進水量與水泵的排水量，通過計算，按規定的水泵每小時最多啟動次數確定浮球的開、停水泵的位置。
2、安裝
（1）固定濕式安裝：采用自動耦合系統，水泵沿導軌下滑到底座，與其進水口自動耦合并密封可靠（詳見自動耦合裝置安裝說明書）。
（2）固定干式安裝：在泵房基礎上固定支撐底座，裝上水泵，連結好進水管與出水管，即可運行，此方式對有單獨泵房的結構尤其節約空間(見圖3)。
|
附WQ潛水排污泵樣本中對應干式安裝圖，可掃描復制粘貼
|
圖3 水泵干式安裝示意圖
（3）!吊裝水泵時，必須切斷電源，確保安全；在吊裝過程中加強對電纜的保護，嚴禁劃破、劃傷電纜。
3、啟動和運行監視
（1）啟動前必須確認葉輪的旋轉方向。
（2）合閘后，不能立即啟動水泵，應通過控制系統對水泵進行自檢，如發現有故障出現(電控柜上出現閃光報警或警報報警)，應檢查并排除故障，然后方可點動，若電機不轉，應迅速果斷地拉閘，應檢查并排除故障，以免損壞電機。
（3）水泵啟動后，應注意觀察電機及線路電壓表和電流表，若有異?，F(xiàn)象，應立即停機查
明原因，排除障礙后方能重新合閘啟動。
（4）幾臺水泵由同一臺變壓器供電時，不能同時啟動，應由大到小逐臺啟動；停止時，應
由小到大逐臺停止。
（5）運行中電流監視：水泵的電流不得超過銘牌上的額定電流，三相電流不平衡度，空載
時不超過10% ，額定負載時不超過5% 。
（6）運行中電壓監視：電源電壓與額定電壓的偏差不超過±5%，三相電壓不平衡度不超過
1.5% 。
五、維護與保養
為了保證潛水排污泵的正常使用和壽命，應該進行定期的檢查和保養：
1、更換密封環：在污水介質中長期使用后，葉輪與密封環之間的間隙可能增大，造成水泵
流量和效率下降，應關掉電閘，將水泵吊起，拆下底蓋，取下密封環，按葉輪口環實際尺寸配密封環，間隙一般在0.5 mm左右。
2、潛水排污泵長期不用時，應清洗并吊起置于通風干燥處，注意防凍。若置于水中，每15天至少運轉30min（不能干磨），以檢查其功能和適應性。
3、!電纜每隔4000小時，但至少每年檢查一次，比如有無裂痕或起泡—由機械原因或化學原因所致，如果是這些損壞，必須徹底更換。
4、每隔4000小時，但至少每年一次檢查電機絕緣及緊固螺釘，若電機絕緣下降請與本公司售后服務部聯系，若緊固螺釘松動請重新緊固。
5、潛水排污泵在出廠前已注入適量的機油，用以潤滑機械密封，該機油應每隔4000小時，但至少每年檢查一次。如果發現機油中有水，應將其放掉，更換機油，更換密封墊，旋緊螺塞。三個星期后，須重新檢查，如果機油又成乳化液，則機械密封應進行檢查，必要時應更換（與本公司售后服務部聯系）。
注：機油為32﹟機械油。
6、!潛水排污泵運行發生故障后，請按給出的故障排除方法排除，如仍不能解決，并不能確定原因時，不要私自亂拆亂修，應立即與本公司售后服務部聯系。
六、注意事項
!1、設備起吊時絕對禁止直接起吊電纜或用電纜起吊其他重物。
!2、電纜端部嚴禁浸入液體中。
!3、所有設備的外殼應可靠接地，以防止發生觸電事故。
!4、對于任何高壓設備，其帶電部分及可能因意外原因而帶電部分的周圍必須設置安全隔離護欄或護網，并且應該滿足國家有關標準和規范的要求，設備中標明接地的部分必須可靠接地。設備的管理、運行和維護人員必須嚴格按照規定的安全操作規程進行作業。
5、出水管內徑應符合規定的要求（原則上不得小于水泵的出水口徑）。
6、潛水排污泵不能放置在污水入口處。當水泵放在泥地上或浮沙上，水泵由于震動，產生下陷，在這種情況下，建議將水泵放置在一較大的底板上。
7、在污水中使用的水泵，機殼周圍會堆積泥漿、雜物等，導致傳熱的速度降低，使電機內部的溫度上升，縮短定子的使用壽命或造成無故跳閘，所以在污水液位抽吸至最低以后，請清除雜物（一年一次），必要時，拆開冷卻套固定板，清理冷卻套及循環水管中雜物。
8、當氣溫降至0℃以下時，若水泵仍正常運轉可繼續使用，否則應吊起置于通風干燥處，并注意防凍。
七、常見故障排除
|
故障現象
|
原因分析
|
排除方法
|
|
流量或揚程下降
|
1、泵反轉
2、裝置揚程與額定揚程不符
3、抽吸的介質走旁路
4、出水管泄漏
5、出水管局部可能被沉積物堵死
6、水泵流道堵塞
7、葉輪，密封環磨損
|
1、關掉控制柜的總電源，調換任何二相電源線
2、重新計算裝置揚程以確定水泵型號
3、檢查輸水管路
4、找出泄漏，進行修正
5、檢查管路，清理或更換新的
6、水泵起吊清理，如果水泵放在濾網內，同樣需要檢查和清理
7、吊起水泵，按葉輪口環實際尺寸配密封環
|
|
無流量
|
1、氣塞
2、檢查出水閥門
3、泵反轉
4、進口或葉輪堵塞
5、排水管道堵塞
|
1、（1）連續的打開和關閉閥門幾次
（2）啟動/停止泵幾次，每次重新啟動間隔時間不少于10分鐘
（3） 根據不同的安裝方法，檢查是否需要安裝一個排氣閥
2、（1）如果閥門處于關閉狀態應打開
（2）如果裝反，應倒過來安裝
3、關掉控制柜的總電源，調換任何二相電源線
4、吊起水泵，清理進口或葉輪
5、清理排水管道
|
|
運行有雜音或振動
|
1、安裝系統基礎強度不夠或水泵安裝不平
2、軸承磨損
3、葉輪松動或脫落
4、葉輪有雜物纏繞或堵塞
5、葉輪部分被雜物打碎或磨損
6、葉輪口環與密封環磨擦
7、泵未在運行范圍內運行
|
1、將基礎加固，并將水泵固定
2、更換軸承
3、緊固葉輪
4、清理流道
5、更換葉輪
6、檢查葉輪，校正轉子軸平行度
7、檢查泵的運行參數
|
|
水泵不能啟動
|
1、無電源
2、電器失靈
3、繞組、接頭或電纜斷路
4、水泵被堵塞
5、浮球故障
6、缺相
7、控制柜故障顯示
|
1、檢查控制柜是否有電源
2、更換故障電器
3、用萬用表檢查，如果證明是斷路，檢查繞組、接線頭和電纜
4、切斷電源。將泵移出污水池，清除障礙物，
復位前須試用
5、浮球開關短接，看水泵是否能啟動。如能啟動應檢查浮球開關
6、檢查線路
7、排除故障
|
|
水泵運轉中非正常停機
|
1、電壓低
2、電壓過高
3、電源斷開
4、控制柜故障
5、保護器動作
6、缺相
7、長期超額定電流使用
8、在機殼底座蓋板區域堆積了泥漿或其它沉積物
|
1、檢查控制柜的電壓，如電壓過低暫時不能使用，請調整
2、裝變壓器，將電壓調到規定的范圍
3、檢查熔絲或斷路器
4、檢查控制柜，進行修理或更換
5、請本公司售后服務部進行維修
6、檢查線路
7、按水泵的實際規定值使用
8、清理水泵和污水池，參見安裝說明中的有關部分
|
|
水泵啟停頻繁或失靈
|
1、浮球開關上下距離過短
2、逆止閥故障，逆止閥不能止回，使液體倒流入污水池
3、浮球開關失靈
4、浮球卡在工作開關的位置
|
1、重調上下浮球開關的距離，延長運行時間
2、檢查并維修
3、檢查浮球開關，如需要應給予更換
4、松開浮球開關，如需要可改變位置
|
! 設備的任何調節需獲得我公司的允可！
八、其它
1、按照使用說明書的規定正確使用，在一年內因產品質量問題發生損壞或不能正常工作時，我公司將按照產品保修規定進行修理或更換零部件，因安裝、維護、維修不當或正常耗損所造成的人員傷害或經濟損失我公司將不承擔任何責任。
2、特殊定貨，詳見特殊說明書。
供貨范圍：
藍深WQ700-22-55潛污泵1臺、使用說明書1份、產品合格證1份、用戶意見書1份、保修卡1份、安裝附件1份（全部木箱包裝）。
木箱包裝，內含產品合格證、產品使用說明書和防偽標志。
汽車運輸，按客戶指定地點，送貨上門。
