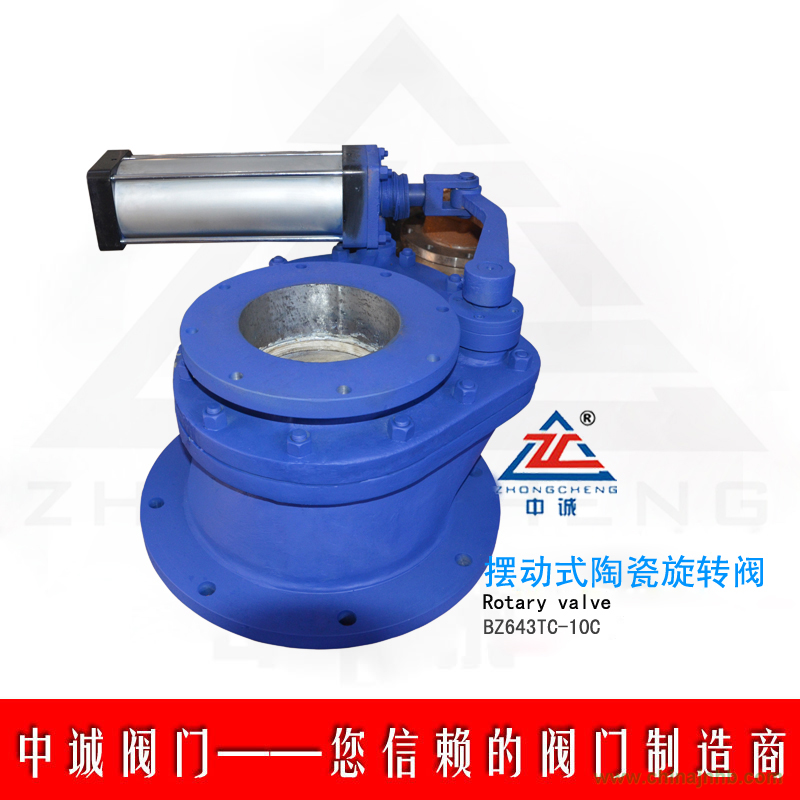

擺動式陶瓷旋轉閥
BZ643G 擺動式陶瓷旋轉閥,陶瓷閥門主要適用于發電廠干灰系統氣、渣的進出料做啟閉之用，也適用于礦山、造紙、石化等有磨損、腐蝕的粉塵、水、油、蒸汽等介質在管邊上的啟閉之用。PG雙閘氣鎖耐磨陶瓷閥具有密封性能好、耐高溫、耐磨性強、啟動輕松、無卡灰及積灰現象、使用壽命長等特點。
· 耐磨陶瓷旋轉出料閥產品主體采用鑄鋼、鑄鐵、耐磨陶瓷組合而成
· 使用溫度≤250°C。
· 執行機構公稱壓力為0.4～0.6Mpa，閥門公稱壓力為1Mpa
· 也可根據用戶要求定制。
BZ643G氣動陶瓷旋轉閥,陶瓷閥門外形尺寸、連接尺寸以及配制執行器型號表
| 通徑mm |
連接尺寸 |
外形尺寸及配制執行器 |
| DN |
D |
D1 |
b |
Z-d |
L |
H |
FQGA |
| 50 |
160 |
125 |
15 |
4-Ф18 |
200 |
464 |
80﹡65 |
| 65 |
180 |
145 |
15 |
4-Ф18 |
220 |
516 |
80﹡80 |
| 80 |
195 |
160 |
16 |
8-Ф18 |
250 |
632 |
100﹡95 |
| 100 |
215 |
180 |
16 |
8-Ф18 |
280 |
725 |
125﹡115 |
| 125 |
245 |
210 |
18 |
8-Ф18 |
320 |
807 |
125﹡140 |
| 150 |
280 |
240 |
18 |
8-Ф22 |
360 |
905 |
160﹡165 |
| 200 |
335 |
295 |
20 |
8-Ф22 |
334 |
1120 |
200﹡220 |
BZ643G氣動陶瓷旋轉閥,陶瓷閥門安裝、使用要點
1、安裝前應仔細閱讀本說明、并核對閥門型號、通徑及技術參數。
2、嚴禁裝上閥門后施焊法蘭，以免損壞閥門密封圈。管道自先預留的閥門安裝距離應適當，法蘭兩邊加墊片。
3、兩管道中心與閥門通徑中心應保持同軸，法蘭面應平整，不允許法蘭面有較大的偏斜，以保證閥門的夾緊和正常工作。擰緊螺栓應做到均勻?qū)ΨQ。
