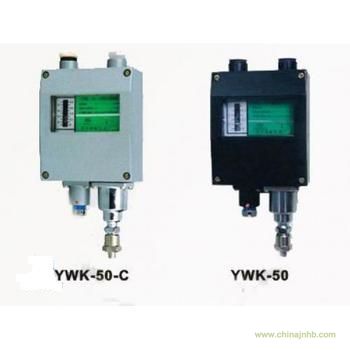

YWK-50-C壓力控制器 用于船舶、冷凍設備或其它工業設備與執行機構 配套，對氣體、蒸汽或液體的壓力進行二位式控制。
精確度等級：1.5級。 測量范圍：0-0.1~0-4MPa, -0.1-0MPa。
一、概 述
YWK-50和YWK-50-C型壓力控制器是隨著壓力變化而工作狀態的單刀雙擲型電開關，與各種執行機構配合可以實現對過程進行二位式調節。
YWK-50型為酚醛壓塑粉殼體，是普通型。
YWK-50-C型為鑄鋁殼體,是防水型,能經受GB8355-87所規定的機械轉動條件。
二、工作原理
當介質壓力上升或下降時，波紋管伸長或縮短，通過杠桿和撥臂，撥動開關，使觸頭閉合和斷開，從而達到二位式調節的目的。
三、主要技術指標
l介質溫度：-40~+60℃；
l觸頭容量：380V 3A AC； 220V 2.5A AC；
l壽 命：10萬次；
l安裝位置：垂直(傾斜±22.5°以?xún)?nèi)可以正常工作)；
l環境溫度：-25~55℃；
l防護等級：YWK-50-C型符合GB4208-84中IPX4；
YWK-50型符合GB4208-84中IP40；
四、常規典型產品規格一覽表： (單位：MPa)
|
控制范圍
|
最小切換差
|
最大切換差
|
重復誤差
|
設定值誤差
|
|
0~0.2
|
0.01
|
0.08
|
0.012
|
0.008
|
|
0~0.3
|
0.025
|
0.1
|
0.016
|
0.012
|
|
0~0.5
|
0.03
|
0.1
|
0.016
|
0.020
|
|
0~0.8
|
0.07
|
0.25
|
0.03
|
0.032
|
|
0~1.0
|
0.07
|
0.25
|
0.04
|
0.04
|
|
0~1.5
|
0.1
|
0.28
|
0.05
|
0.06
|
|
0~2.0
|
0.12
|
0.3
|
0.07
|
0.08
|
|
0~3.0
|
0.15
|
0.5
|
0.1
|
0.12
|
|
0~4.0
|
0.25
|
0.6
|
0.14
|
0.16
|
