產品簡介：
JCJ200A分體式溫濕度變送器采用高性能鉑熱電阻溫度傳感器和濕敏電阻濕度傳感器作為測量元件，產品可廣泛應用在各種環境下進行溫濕度測量。為了配合不同環境的溫濕度測量，產品在配置上提供了不同外形和功能的各種傳感器，讓用戶有更多選擇。JCJ200A溫濕度傳感器采用分體式結構，配有多種探頭可供選擇。JUCSAN ?系列變送器選用已獲得客戶廣泛認可的標準電壓或電流信號輸出形式,可以直接配接九純健?系列二次儀表或采集器。
| 具備特點: |
| |
1、長期穩定性好，低漂移性
2、測量準確度高，互換性強
3、多種探頭組合，方便實用
4、適應領域廣闊，抗腐蝕高
5、非標品可訂做，按需生產
|
| 技術參數: |
| |
JCJ200A
|
溫濕度變送器
|
工作電源
|
12VDC±10% 12VAC±10%
24VDC±10% 24VAC±10% 其它工作電源（注明）
|
溫度參數
|
溫度傳感器
|
鉑電阻Pt100
|
溫度測量范圍
|
（0～50）℃、（0～80）℃、
（-20～60）℃、（-40～80）℃
|
測量準確度
|
Pt100： 優于±0.5℃(0～50℃)
|
濕度參數
|
濕度傳感器
|
JUCSAN@濕敏電阻
|
工作溫度
|
-40～80℃
|
反應時間
|
典型值＜5s
|
長期穩定性
|
典型值0.5%RH/年
|
有效測量范圍
|
10～95% RH
|
信號輸出對應范圍
|
0～100% RH
|
測量準確度
|
±2% RH（20～90%RH,20℃）
±3% RH（20～90%RH,20℃）
|
測量穩定性
|
通常狀態下，漂移不大于1%RH
|
輸出信號
|
電壓信號
|
1、（0～5）VDC 2、（0～10V）VDC
3、（0～1）VDC
|
電流信號
|
（三線制）
4、（4～20）mA
5、（0～20）mA
6、（0～10）mA
|
（兩線制）
7、（4～20）mA
|
工作環境
|
濕度5～95%RH 無凝露 溫度：-40～80℃
|
變送器材料
|
ABS塑料
|
外形尺寸
|
120×80×42mm
|
顏色
|
乳白色
|
重量
|
130g
|
安裝
|
壁掛或吸頂
|
負載能力
|
電壓型： ≥1KΩ
|
電流型： 0～500Ω
|
|
| 應用場合： |
| |
環境監測 醫藥化工 通訊機房 HVAC暖通空調 潔凈廠房 電信基站 智能樓宇 圖書 檔案館 紡織印染 食品加工 工業自動化 超市 生產車間 工業自動化 山洞 冷庫 保鮮庫（防水變送器外殼） 滅菌柜 生物培養等
|
|

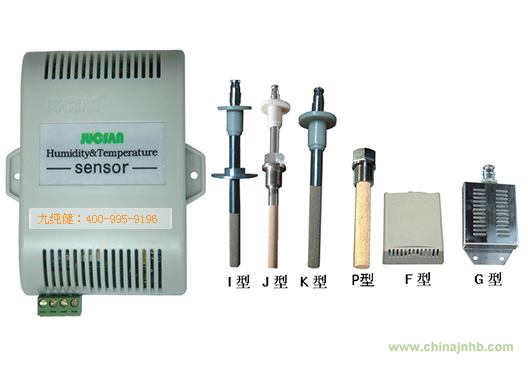

變送器配套傳感器探頭： |
|
JCJ200A溫濕度變送器提供了多種樣式的傳感器探頭，以滿足不同溫濕度測量現場的測量與安裝需要。與變送器配套的傳感器探頭可以分為以下幾類：
1、壁掛安裝式：F型、G型
2、管道式：J型、I型、K型、P型、H型
|
F型
|
參數說明
|
材質
|
塑料外殼封裝ABS白色
|
外形
|
75×55×28mm
|
安裝
|
背面有葫蘆孔，適于壁掛或吸頂安裝
|
特點
|
外殼精巧、透氣性好，適于常規環境測量。
|
|
G型
|
參數說明
|
材質
|
不銹鋼外殼 ，具有耐高溫和堅固耐用特性
|
外形
|
80×55×21mm
|
安裝
|
墻面壁掛或吸頂安裝
|
特點
|
內有金屬過濾網，具有一定防塵和過濾作用。采用航空插頭連接方式，連接方便。
|
|
| I型探頭 |
參數說明 |
| 保護管 |
直徑16mm ，不銹鋼，引線方式采用航空插頭 |
| 固定方式 |
活動法蘭固定 |
| 插入長度L |
最短插深長度90mm |
| 適用環境 |
管道式安裝，螺紋固定的各種測量場所。 |
| 法蘭類型 |
D |
D1 |
d |
法蘭厚度 |
管徑 |
| 鋁質法蘭 |
68 |
46 |
4 |
3.5 |
?16 |
| 塑料法蘭 |
65 |
44 |
3 |
3 |
?16 |
| 參數說明 |
D：法蘭直徑 d:定位孔直徑
D1：由定位孔圓心構成的同心圓直徑 |
|
|
 |
| J型探頭 |
參數說明 |
| 保護管 |
直徑16mm ，不銹鋼，引線方式采用航空插頭 |
| 固定方式 |
M27×2 mm 外螺紋，耐壓型耐壓2個大氣壓 |
| 插入長度L |
1、150mm 2、200mm
3、300mm 4、其它訂制
（最短插入長度為130mm） |
| 適用環境 |
管道式安裝，螺紋固定的各種測量場所。 |
|
 |
K型探頭
|
參數說明
|
保護管
|
直徑16mm ，不銹鋼，引線方式采用航空插頭
|
固定方式
|
無固定方式
|
插入長度L
|
1、150mm 2、200mm
3、300mm 4、其它訂制
（最短插入長度為100mm）
|
|
|
 |
P型探頭
|
參數說明
|
保護管
|
直徑16mm ，不銹鋼，引線方式采用航空插頭
|
固定方式
|
M22×1.5mm 外螺紋，耐壓型耐壓1MPa
|
插入長度L
|
含螺紋部分保護管總長110mm
|
適用環境
|
管道式安裝，螺紋固定的各種測量場所。
|
|
 |
EX型
|
隔爆型設計，保護管見J型
|
備注說明
|
使用于特殊環境或應用，訂制產品。
接線盒采用隔爆外殼可用于一些有隔爆要求的較危險場所。
|
|
產品選型表：
JCJ200A口S口T口H口L口 溫濕度變送器
|
JCJ200A
|
溫濕度變送器
|
|
口
|
常用傳感器類型
F=F型、 G=G型、I=I型、J=J型(M27×2)
K=K型、P=P型(M22×1.5)
以下為特殊訂制型
EX=EX隔爆型
|
S口
|
輸出信號
1=(0～5)VDC 2=(0～10)VDC
3=(0～1)VDC 4=三線制(4～20)mA
5=(0～20)mA 6=(0～10)mA
7=二線制(4～20)mA 9=用戶指定
R2=RS232接口 R4=RS485接口
|
T口
|
溫度范圍
0=無溫度輸出 1=0～50℃ 2=0～80℃
3=-20～60℃ 4=-40～80℃ 9=指定
|
H口
|
濕度精度 1=±3%（默認） 2= ±2%
|
L口
|
插入長度（對于管道式探頭適用）
1=150mm 2=200mm
3=300mm 4=其它注明
|
選型說明：
1、對于螺紋固定的探頭，其插深長度默認含螺紋部分。
2、對于現場有壓力的環境，請據壓力大小選擇J或P型探頭，并在選型時注明壓力大小。J型和P型探頭默認并不耐壓。
3、選擇單濕度輸出時，請注明探頭工作環境溫度。
4、對于特殊功能要求的產品，可訂制生產。
