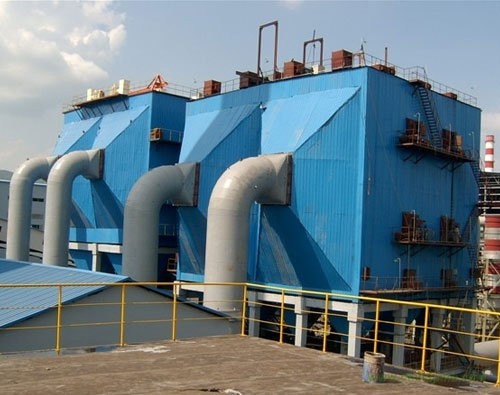

產品簡介
PPC系列氣箱式脈沖袋式除塵器是在引進美國富樂公司(Fuller。Co)高效除塵器技術的基礎上，我公司結合眾多使用廠家的實際情況研制開發的新一代除塵器。它集分室反吹和噴吹脈沖等除塵器的優點，克服了分室反吹時動能強度不夠和噴吹脈沖清灰過濾同時進行的缺點，因而增強了使用適應性，提高了除塵效率，延長了濾袋使用壽命。
本系列產品不僅可作為破碎機、烘干機、煤磨、生料磨、篦冷機、水泥磨、包裝機及各庫頂、底的除塵設備，而且可直接作為高濃度生料立式磨（500g/Nm3）、O-sepa選粉機（1000g/Nm3）的工藝除塵，并能確保出口排放濃度小于30mg/Nm3。用在煤磨收塵時，收塵器要增設防燃防爆措施，并且其本體結構也要做相應的改變。濾料依據粉塵的特性可選用不同類型的針刺氈，使用壽命平均可達二年以上。濾袋上口不設文氏管，也沒有噴吹管，降低了工作阻力，使檢修、維護都相當簡便。電磁脈沖閥數量為每室1-2個，規格有1。5英寸、2英寸、2。5英寸三種，收塵器實際配置的脈沖閥的數量和規格根據收塵器的規格和煙氣特性不同而不同。脈沖閥全部采用美國ASCO（ASCO·Co）產品。與國內同類產品相比，它采用雙膜片結構，具有控制靈敏、效率高、壽命長等特點。目前，這種形式的袋除塵器已被廣泛選用，尤其在水泥、電力、冶金、化工等行業得到了迅速的推廣。
PPC/PPW氣箱式脈沖除塵器結構由以下各個部分所組成。
（1）殼體部分：包括清潔室（或稱氣體凈化箱、氣箱）、過濾室、分室隔板、檢修門及殼體結構。清潔室內設有提升閥與花板、噴吹短管、過濾室內設有濾袋及其骨架。
（2）灰斗及卸灰機構：有灰斗和按不同系列、不同的進口粉塵濃度，分別設置的螺旋輸送機、空氣輸送斜槽和剛性葉輪給料機（即卸料閥）。
（3）進出風箱體：包括進出風管路及中隔板。單排（或稱單列）結構布置在殼體一側，雙排（或稱雙列）結構布置在殼體中間。A系列較小無箱體，進出風管路分別接于灰斗與清潔室上。
（4）脈沖清灰裝置：包括脈沖閥、氣包、提升閥用氣缸及其電磁閥等。
（5）壓縮空氣管路及其減壓裝置、油水分離器、油霧器等。
（6）支柱及立式籠梯、欄桿。
工作原理
當含塵煙氣由進風口進入袋室（PPC32系列經灰斗進入袋室）以后，經導流板轉向灰斗，同時氣流速度變慢，一部分較粗塵粒在這里由于慣性碰撞、自然沉降等原因落入灰斗，大部分較細塵粒隨氣流上升進入袋室，經濾袋過濾后，塵粒被阻留在濾袋外側，凈化的煙氣由濾袋內部進入箱體，再由閥板孔、出風口、
抽風機排入大氣，達到除塵的目的。隨著過濾過程的不斷進行，濾袋外側的積塵也逐漸增多，從而使除塵器的運行阻力也逐漸增高，當阻力增到預先設定值（1200～1500Pa）時，清灰控制器發生信號（系統定為定阻清灰方式時），首先控制提升閥關閉閥板孔，以切斷過濾煙氣流，停止過濾過程，然后電磁脈沖閥打開，以極短的時間（0。1～0。15秒）向箱體內噴入壓力為0。5～0。7MPa的壓縮空氣，壓縮空氣在箱體內迅速膨脹，涌入濾袋內部，使濾袋產生變形、震動，加上逆氣流的作用，濾袋外部的粉塵便被清除下來掉入灰斗，清灰完畢之后，提升閥再次打開，除塵器又進入過濾狀態。
上述的工作原理所表示的僅是一個室的情況，實際上氣箱脈沖式袋除塵是由多個室組成的，清灰時，各室分別按順序進行直到最后一個室清灰完畢；到第二個清灰周期開始時，又從第一個室開始清灰直到最后一個室清灰完畢；到第三個清灰周期……依次進行；這就是分室離線清灰，其優點是清灰的室和正在過濾的室不干擾，實現了長期連續作用，提高了清灰效果。
上述清灰動作均由PLC控制柜進行自動控制，PLC控制柜有定時式和定阻式二種，定時式是根據除塵器阻力的變化情況，預置一個清灰周期時間，除塵器按固定預置時間進行清灰，這種控制器結構簡單，調試，維修方便，價格便宜，適用于工況條件比較穩定的場合；定阻式是在控制器內部設置一個壓力轉換開關，通過設在除塵器上的測壓孔測定除塵器的運行阻力，當達到清灰阻力（人為設定）時，壓力轉換開關便送出信號，啟動清灰控制器進行清灰。這種控制器能實現清灰周期與運行阻力的最佳配合，因此非常適合工況條件經常變化的場合，但儀器較復雜，價格也較貴。
各室提升閥的關閉時間、脈沖閥的噴吹時間、每室脈沖閥噴吹的間隔時間、除塵器的清灰周期等時間均由PLC控制柜進行自動控制，各時間均可調動、設定。
隨著過濾工況的不斷進行，附著于濾袋外表的粉塵逐漸增多，氣流通過的阻力也逐漸增大。當達到一定阻力值時（例如1990Pa），根據需要可以手動，也可以經過定壓或定時清灰脈沖控制儀，自動控制啟動收塵器第一個分室的提升閥關閉，切斷通過過濾室的氣流，再開啟電磁脈沖閥釋放的高壓壓縮空氣，對第一個分室氣箱內所有濾袋進行脈沖噴吹清灰（停風清灰），使每一個濾袋突然鼓脹，從而振落袋表積附的粉塵，使袋內外壓差恢復到開始使用狀態，粉塵沉落灰斗。隨后程控儀按規定間隔時間打開提升閥，恢復第一室的過濾，再啟動第二分室的提升閥，關閉切斷第二分室的過濾氣流，開啟第二分室的電磁閥釋放高壓壓縮空氣，對第二分室氣箱內所有濾袋進行停風脈沖噴吹清灰，清除第二分室濾袋上的粉塵。之后程控儀打開第二分室提升閥，恢復第二分室的過濾。此后按預先規定的電控程序?qū)Φ谌质?，第四分室……的濾袋進行停風噴吹清灰，直到最后一個分室清灰完畢，關閉電控儀，除塵器全部恢復正式過濾收塵。
PPC/PPW氣箱式脈沖布袋除塵器采用分室拼裝結構，綜合了分室反吹和噴吹脈沖清灰各類袋式收塵器優點，處理風量更大，清灰強度更高，除塵效率更快，同時擴大了使用范圍，除水泥廠外，也贏得了冶金、化工、食品、糧食、電力等眾多領域用戶的一致認可。
PPC/PPW氣箱式脈沖除塵器應用：
PPC/PPW氣箱式脈沖除塵器具有四個系列33種規格。過濾面積從93-4361m2，處理風量從6900m3/h到314000m3/h，廣泛適用于建材、水泥、冶金、機械、化工和耐火材料行業；特別適用于水泥廠的破碎、包裝、庫頂、熟料冷卻機和各種磨機等收塵系統（或除塵系統）；也可適用于煤磨收塵，但要增設防燃防爆措施，除塵器結構也要相應改變。還可適用于含塵濃度特高氣體的收塵，如帶o-sepa選粉機的粉磨系統，其氣體含塵濃度高達1000g/m3(標)以上，可不設置作預收塵用的旋風除塵器。對于我國北方嚴寒地區，本除塵器在增加加熱保溫裝置后出能適用。
河北建華環保科技有限公司多年來致力于環保行業，在原有產品的基礎上，不斷引進新技術，開發出各種新產品幾十種，為廣大客戶提供PPC/PPW氣箱式脈沖除塵器，DMC-200砂光機布袋除塵器，XMC型脈噴式布袋除塵器，ZC型機械回轉反吹扁袋除塵器，CXS型玻纖袋收塵器，LFEF型烘干機玻纖布袋除塵器，高壓離線脈沖袋式除塵器，GA型大氣清灰袋式除塵器，LCM-D/G型長袋離線脈沖除塵器，中頻爐布袋除塵器等脈沖布袋除塵器產品，歡迎各位客戶前來咨詢選購。
