產品名稱：
|

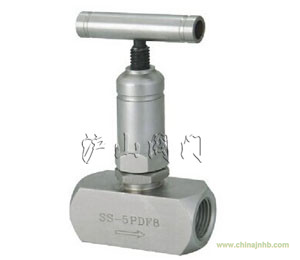

SS-5PDF8美標內螺紋針型閥 |
產品型號：
|
SS-5PDF8 |
|
驅動方式：
|
手動
|
連接形式：
|
內螺紋
|
|
適用介質：
|
水、蒸汽、油品
|
密封材料：
|
不銹鋼
|
|
壓力范圍：
|
42.0MPa
|
公稱通徑：
|
DN6-DN25
|
|
常用材質：
|
不銹鋼
|
技術咨詢：
|
021-31007323
|
滬山閥門制造（上海）有限公司是國內著名〖SS-5PDF8美標內螺紋針型閥〗制造商，也是國內大型【針型閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖SS-5PDF8美標內螺紋針型閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。
SS-5PDF8美標內螺紋針型閥介紹
一、SS-5PDF8美標內螺紋針型閥概述：
SS-5PDF8美標內螺紋針型閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，內螺紋針型閥是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。壓力表三通閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。安裝時應使介質的流向與閥體上的箭頭方向一致。
二、SS-5PDF8美標內螺紋針型截止閥特點：
1. 美標針型截止閥制造標準:ASME B16.34-2004
2. 連接形式: 內外螺連接(NPT,G,Rc,Rp…)
3. 美標針型截止閥結構特征:錐面密封,旋塞提升式
4. 閥門檢驗和試驗: API 598
5. 公稱壓力:≤10000Psi
6. 適用溫度:-29℃～+538℃
7. 適用介質:水,汽,油及有腐蝕性和非腐蝕性氣體等
三、SS-5PDF8美標內螺紋針型閥結構形式：
四、SS-5PDF8美標內螺紋針型閥應用規范：
1、設計制造：ANSI B16.34-1996
2、連接形式：NPT內螺紋連接；SW承插焊連接
3、結構特征：錐面密封；旋塞提升式
4、閥門檢驗和實驗：API STD 598-1996
5、材料：碳鋼按ASTM A105-1991
不銹鋼按ASTM A276-1992
五、SS-5PDF8美標內螺紋針型閥性能規范 單位：MPa
|
實驗項目
|
壓力值
|
|
公稱壓力
|
PN
|
|
殼體實驗
|
1.5PN
|
|
密封試驗
|
1.1PN
|
|
氣壓試驗
|
0.6PN
|
|
適用溫度
|
≤180℃
|
|
適用介質
|
水、蒸汽、油品等
|
六、SS-5PDF8美標內螺紋針型閥主要零件材料
|
型號
|
閥體
|
接頭
|
閥桿
|
螺帽
|
填料
|
|
SS-5PDF8
|
20#
|
20#
|
2Cr13
|
20#
|
PTFE
|
|
SS304
|
SS304
|
SS304
|
SS304
|
|
SS304
|
SS304
|
SS316
|
SS304
|
主要外形尺寸
|
規格
|
L
|
NPT
|
H
|
D0
|
重量
|
|
DN6
|
1/4
|
57
|
82
|
57
|
0.4
|
|
DN10
|
3/8
|
57
|
82
|
57
|
0.4
|
|
DN15
|
1/2
|
68
|
90
|
63
|
0.55
|
|
DN20
|
3/4
|
80
|
110
|
70
|
1.0
|
|
DN25
|
1″
|
90
|
130
|
89
|
1.6
|
注：1、公稱壓力：3000～6000PSI(42MPa)
2、壓力-溫度等級：6000PSI@100°F
