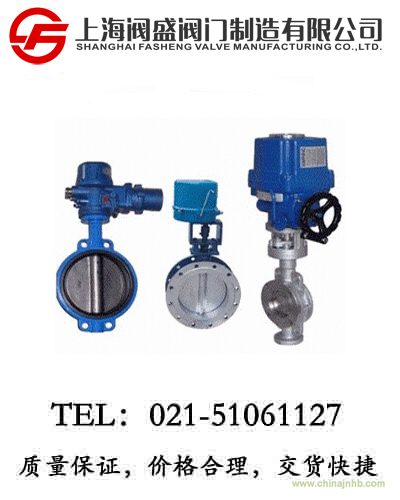

電動調節蝶閥以220V AC電源為動力，接受0~10mA或4~20mA標準信號，驅使閥門開度與此操作信號相對應，達到調節介質壓力、流量、溫度之目的，結構簡單，操作方便。閥板為橢圓斜關結構，泄漏量小。適用于大口徑、大流量場合。由于有自清洗作用，所以特別適用于通風系統和含有懸浮顆粒介質的調節。
該蝶閥與電動執行機構配套使用，能對冶金、電力、石化、輕仿、建材、環保工業管路中各種液體、氣體、塵氣、煙氣等介質通過不同的控制信號改變流量大小，從而實現工業過程的自動調節和遠距離控制。
ZDRWG型電動調節蝶閥主要技術參數
|
公稱通徑mm
|
50
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
額定流量系數Kv
|
85
|
220
|
340
|
530
|
770
|
1360
|
2310
|
3060
|
4160
|
5450
|
6900
|
8500
|
12200
|
16600
|
21700
|
27100
|
34000
|
|
公稱壓力MPa
|
0.1
|
|
允許壓差MPa
|
0.6
|
0.5
|
0.25
|
0.14
|
0.06
|
0.032
|
0.046
|
0.029
|
0.02
|
0.033
|
0.024
|
0.014
|
0.009
|
0.016
|
0.011
|
0.008
|
|
閥板轉角
|
0~70°
|
|
流量特性
|
近似等百分比
|
|
閥頸型式
|
普通式（常溫型）；熱片式（中溫型）
|
|
介質溫度℃
|
鑄鐵：-20~+200；鑄鋼：-40~+250（常溫型）； -40~+450（中溫型）
|
|
法蘭標準
|
法蘭連接：JB81-59
|
注：1. 表列許用壓差為閥板70°全開時的值，小于70°使用時，△P為會提高。 2. 如欲高于表列許用壓差可選配大一檔執行機構。
ZDRWG型電動調節蝶閥性能指標
|
項目
|
指標值
|
項目
|
指標值
|
|
基本誤差%
|
≤±3.5
|
始終點偏差%
|
≤±3.0
|
|
回差%
|
≤3.0
|
額定轉角偏差%
|
≤±3
|
|
死區%
|
≤3.0
|
允許泄漏量L/h
|
0.5%×閥額定容量
|
ZDRWG型電動調節蝶閥主要零件材質及可用溫度范圍
|
閥體、閥板
|
不銹鋼SUS304
|
-250~+550℃
|
|
閥桿
|
不銹鋼SUS316L
|
|
填料
|
柔性石墨
|
-200~+600℃
|
