設備概述

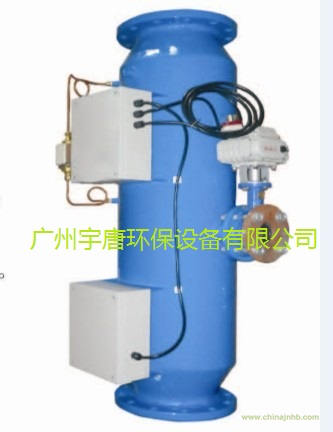

       全自動排污過濾器是在ZQG型自動反沖洗排污過濾器的基礎上，利用過濾網前后壓差（即阻力）并依靠自動化元件和電動執行機構，全自動完成過濾、清污、排污全過程的過濾器。QDG全自動排污過濾呂除具有ZQG自動反沖洗排污過濾器的全部性能外，還實現了自動化，自動過濾排污和自動反沖洗清污，本型號過濾器即可根據壓差控制，也可定時控制，可根據工況需要任意設置時間清洗排污。且清污、排污工線過濾過中一同完成的，不必停止水流運行。

工作原理

1、 定時反沖洗排污：定時清洗排污，可設定時間為2－24小時運作。當定時時間到，電動執行器打開排污閥時，過濾器進行排污30~60秒后電動執行器將轉向蝶閥旋轉90 度至阻擋濾筒位，改變水流途徑，進行反沖洗排污30~60秒，轉向蝶閥復位，繼續排污3~5秒，然后關閉排污口。

2、 壓差控制排污：壓差控制器動作值可設定為0.03~0.7Mpa，當過濾器前后壓差達到壓差控制器設定值時，壓差控制器動作，過濾器排污閥開啟，30~60秒結束，轉向蝶閥復位，繼續排污3~5秒，關閉排污閥。

3、 手動控制：通過控制箱上的按鈕，直接控制反沖洗，排污。

技術參數

工作壓力：≤1.6Mpa              工作溫度：≤150℃

設定壓差范圍：0.03－0.07 Mpa       阻力損失：2.0－6.0 Kpa

流量：12－79m3/h             電動執行器電源：AC380V,50HZ

沖洗時間：30－60s            濾網規格：8－80目/in

控制器電源：AC  220V,50HZ,AC  380V,50HZ
