800X壓差旁通閥工作原理

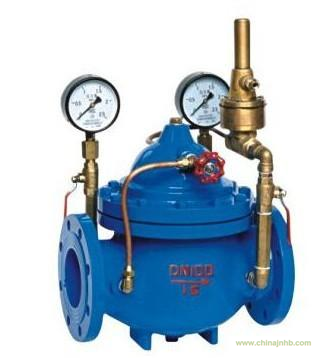

  800X壓差旁通閥由主閥、壓差控制導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過專門設計的導閥控制室，對壓力變化信號進行比較，輸出主閥開度信號，控制主閥開度，從而控制主閥的進出口壓差在設定值上。其工作原理是，當主閥進出口間壓差變化時，接管A與接管B間壓差發生變化，此變導閥的開度。壓差大時導閥開度大，控制室通過C管的下泄水量增大，主閥控制室壓力下降，主閥開度增大，主閥進出口間壓差變小。反之，若主閥進出口間壓差變小，則導閥開度變小，主閥控制室壓力上升，推動主閥開度減小而使主閥壓差增大。這種負反饋?zhàn)饔檬怪鏖y進出口間壓差穩定在社頂值上。設定針閥開度和導閥彈簧壓力可設定主閥進出口間壓差。高泉本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，廣泛用于高層建筑、生活區等供水管網系統及城市供水工程.

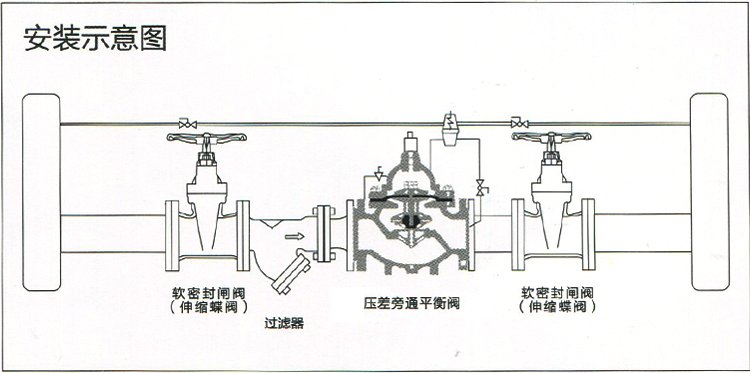

壓差旁通閥安裝

1. 壓差旁通閥就小心裝卸,建議用軟的繩索起吊,以免損壞閥及配管,保護涂裝層,閥門應小心地放落地下,不能直接落于地面

2. 安裝前的檢查：在裝卸到目的地后，首先按說明書上的內容檢查確認，配管是否正確，連接是否可靠，運輸過程中有無對閥門進行損壞，各種零件是否完整。

3. 安裝前應清理管道中的雜物，檢查相應的法蘭與閥門的法蘭壓力等級，公稱通徑相一致，以保持管路暢通。

4. 在壓差平衡閥前后，應安裝兩只閘閥，以檢測及維修時使用

5. 壓差向?qū)чy之感應壓力的管道應直接接在供水及回水管道上，以達到能準確反應供回之間的壓差，為安裝使用的方便，可在感應管道上裝上小球閥。

壓差旁通閥使用說明

1. 使用前先檢查所有閘閥、球閥、針型閥是否在全通狀態

2. 觀測供/回水之間的壓力，根據壓差值調整壓差向?qū)чy，擰開向?qū)чy之上的頂帽，用活動扳手旋轉頂部螺桿，從上往下看，順時針旋轉，時壓差增加，逆時針旋轉時壓差減小，根據所需的左值進行旋轉，當壓差達到目的所需要求時，擰上頂帽，些時壓差就會保證在設定的壓差值，而不論管道的壓力變化如何。

3. 主閥的動作速度可由針閥進行調整，當順時針旋轉時動作減慢，當逆時針旋轉時動作加快，正常情況下，針閥已設定好，而不需要進行調整

800X壓差旁通平衡閥主要連接尺寸
