一、特點
● 動態三膜片抗過載結構，可以在很高的靜壓下測量極低的差壓
● 可選單晶硅傳感器，或一體化差壓傳感器
● 采用Hart通訊協議，可以與絕大多數現場組網
● 正遷移可達500%；負遷移可達600%
● 在復雜、惡劣的工況條件下，安裝方式多樣化且合理
● 無機械可動部件，維修工作量少，阻尼可調
● 結構更加緊湊，全模具化電子單元采用貼片工藝

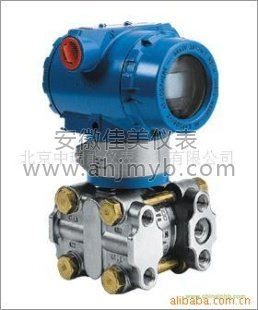

二、產品概述
電容差壓變送器的結構型式是目前全球壓力/差壓
測量領域使用最廣泛的一種。是微機械加工和強大的通訊功能
完美的結合。尤其是在高靜壓、低差壓場合提供了極高的測量
精度和穩定性。
有三大系列產品：
普通型壓力/差壓變送器；
壓力（液位）變送器；
遠傳壓力/ 差壓變送器。
三、原理圖
四、技術參數
項 目
|
技 術 參 數
|
供電電壓
|
16～28VDC
|
輸出信號
|
4～20mA或Hart數字輸出
|
負載電阻
|
RL≤50（Vs—9）通訊需要250Ω的最少回路電阻
|
連接電纜
|
屏蔽雙絞線
|
綜合精度
|
±0.1%FS； ±0.25%FS； ±0.5%FS
|
零點溫漂
|
≤0.2%FS/℃（0～70℃范圍）
|
過 載
|
2倍
|
量 程 比
|
15：1
|
最大靜壓
|
32MPa
|
防爆等級
|
d Ⅱ BT6
|
介質溫度
|
放大器工作溫度：-29～＋93℃（LT型：-25～＋70℃）
灌充硅油的測量元件：-40～＋104℃；（遠傳式變送器：充高
溫硅油：＋15～＋315℃；充普通硅油為：-40～＋150℃）
|
環境溫度
|
-20～85℃
|
耐 振
|
≤±0.1%F.S（從15～2000HZ）
|
灌 充 液
|
硅油
|
外 殼
|
壓鑄鋁合金，表面環氧噴涂IP65
|
密封圈
|
氟橡膠
|
重 量
|
5.5KG
|
五、尺寸圖
測量范圍(代碼)
|
2 、3 、4 、5
|
5
|
6
|
7
|
8
|
9
|
M（mm）
|
54
|
55.2
|
55.2
|
55.6
|
57.2
|
59
|
