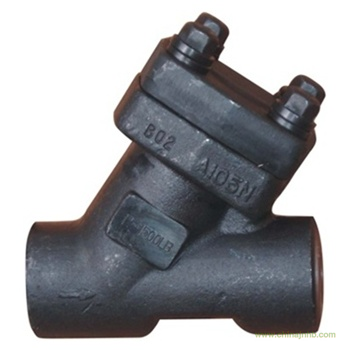

一、鍛造Y型過濾器產品概述
鍛造Y型過濾器是一種法蘭、螺紋、對焊、承插焊連接，主體部分材料全部采用鍛造工藝而生產出來的各種鍛材和鍛件，鍛鋼件的質量比鑄鋼件高，能承受大的沖擊力和高溫，其塑性、韌性和其他方面的力學性能也都比鑄鋼高，所以凡是一些高溫高壓場所及重要的機器設備和重要復雜的工況領域最好都應用鍛鋼材質的Y型過濾器作為過濾設備，本產品不會有搬運碰撞和鑄造砂孔而帶來的外部泄漏現象。
鍛造Y型過濾器采用螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓連接，纏繞式墊片(304加柔性石墨制造)或采用金屬環連接密封。
二、鍛造Y型過濾器主要零件部件材料表
序號
|
零件名稱
|
材料名稱
|
1
|
閥體
|
A105
|
A182 F22
|
A182 F304
|
A182 F316
|
A182 F304L
|
A182 F316L
|
2
|
墊片
|
304+柔性石墨
|
3
|
閥蓋
|
A105
|
A276 304
|
A182 F304
|
A182 F316
|
A182 F304L
|
A182 F316L
|
4
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
A193 B8
|
A193 B8M
|
5
|
銘牌
|
不銹鋼
|
6
|
螺母
|
A19 42H
|
A19 44
|
A19 48
|
A19 48M
|
A19 48
|
A19 48M
|
7
|
過濾網
|
SS304
|
SS304
|
SS304
|
SS316
|
SS304L
|
SS316L
|
8
|
排污污塞
|
A105
|
A182 F22
|
A182 F304
|
A182 F316
|
A182 F304L
|
A182 F316L
|
適用介質
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
適用溫度
|
-29℃～425℃
|
-29℃～550℃
|
-29℃～200℃
|
三、鍛造Y型過濾器主要結構圖
尊敬的客戶！我廠鍛造Y型過濾器主體材質有A105、F22、F304、F304L、F316、F316L等，公稱壓力150LB-2500LB，特殊要求訂購時煩請說明，咨詢手機：15158748774，更多Y型過濾器相關產品介紹請瀏覽：http://www.guolvqic.com/。
