1概述

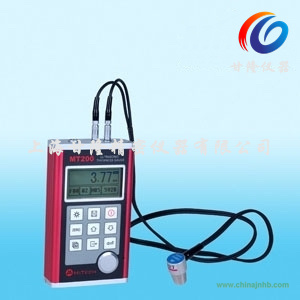

MT200儀器是智能型超聲波測厚儀，采用最新的高性能、低功耗微處理器技術，基于超聲波測量原理，可以測量金屬及其它多種材料的厚度，并可以對材料的聲速進行測量?？梢詫?duì)生產設備中各種管道和壓力容器進行監測，監測它們?cè)谑褂眠^(guò)程中受腐蝕后的減薄程度，也可以對各種板材和各種加工零件作精確測量。本儀器可廣泛應用于石油、化工、冶金、造船、航空、航天等各個領域。
2技術參數
顯示方法：128×64中文點陣液晶顯示，高亮度EL背光；
測量范圍：0.75～300mm（鋼中），公制與英制可選擇；
聲速范圍：1000~9999 m/s：
分 辨 率：0.1/0.01mm（可選）
示值精度：±（0.5%H+0.04）mm H為被測物實際厚度
測量周期：?jiǎn)吸c(diǎn)測量時4次/秒、掃描模式10次/秒；
存儲容量：可存儲20組（每組最多99個測量值）厚度測量數據，可與微型打印機或PC連接，實現海量存儲。
報警功能：可設置限界，對限界外的測量值能自動蜂鳴報警
工作電壓：3V（2節AA尺寸堿性電池串聯）
持續工作時間：約100小時（不開背光時）
通訊接口標準：RS232，可與微型打印機或PC連接
外 殼：擠壓鋁制外殼，美觀、便攜，堅實耐用、抗干擾
外形尺寸：132 X76.2 mm
整機重量：345g
3主要功能
適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、玻璃纖維及其他任何超聲波的良導體的厚度；
可配備多種不同頻率、不同晶片尺寸的探頭使用；
具有探頭零點校準、兩點校準功能,可對系統誤差進行自動修正；
已知厚度可以反測聲速，以提高測量精度；
具有單點測厚和掃描測厚兩種測厚工作模式；
可預先設置厚度值上、下限，超出范圍自動報警；
具有耦合狀態提示功能；
有EL背光顯示，方便在光線昏暗環境中使用；
有剩余電量指示功能，可實時顯示電池剩余電量；
具有自動休眠、自動關機等節電功能；
帶有RS232接口，可以方便、快捷地與PC機進行數據交換和參數設定?？梢赃B接到微型打印機（廠家指定型號）打印測量報告。
可選擇配備微機軟件，具有傳輸測量結果、測值存儲管理、測值統計分析、打印測值報告等豐富功能；
密封的金屬外殼，小巧、便攜、可靠性高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾；
4工作原理
本超聲波測厚儀對厚度的測量，是由探頭產生超聲波脈沖透過耦合劑到達被測體，一部分超聲信號被物體底面反射，探頭接收由被測體底面反射的回波，精確地計算超聲波的往返時間，并按下式計算厚度值，再將計算結果顯示出來。
V×T
H= ——
2
式中：
H－測量厚度；
v－材料聲速；
t－超聲波在試件中往返一次的傳播時間。
5儀器配置
表1儀器配置
|
|
序號
|
名稱
|
數量
|
備注
|
|
標準配置
|
1
|
主機
|
1臺
|
|
|
2
|
標準探頭（5MHz）
|
1只
|
|
|
3
|
耦合劑
|
1瓶
|
|
|
4
|
ABS儀器箱
|
1只
|
|
|
5
|
隨機資料
|
1份
|
|
|
6
|
電池倉工具
|
1把
|
|
|
7
|
AA(5號)尺寸堿性電池
|
2只
|
|
|
可選配置
|
8
|
粗晶探頭（2MHz）
|
|
|
|
9
|
微徑探頭（7.5MHz）
|
|
|
|
10
|
高溫探頭（5MHz）
|
|
|
|
11
|
微型打印機
|
1臺
|
|
|
12
|
打印線纜
|
1條
|
|
|
13
|
數據管理軟件
|
1套
|
計算機上應用
|
|
14
|
通訊線纜
|
1條
|
|
表2探頭選擇
|
名稱
|
型號
|
頻 率
(MHZ)
|
探 頭
直 徑
|
測量范圍
|
最小管徑
|
特性描述
|
|
粗晶探頭
|
N02
|
2
|
22mm
|
3.0mm～300.0mm（鋼）
40mm以下(灰鑄鐵HT200)
|
20
|
用于鑄鐵等粗晶材質的測量
|
|
標準探頭
|
N05
|
5
|
10mm
|
1.2mm～230.0mm（鋼）
|
Φ20mm×3.0mm
|
通用
|
|
標準探頭
|
N05/90°
|
5
|
10mm
|
1.2mm～230.0mm（鋼）
|
Φ20mm×3.0mm
|
通用
|
|
微徑探頭
|
N07
|
7
|
6mm
|
0.75mm～80.0mm（鋼）
|
Φ15mm×2.0mm
|
用于薄壁及小弧面的測量
|
|
高溫探頭
|
HT5
|
5
|
14mm
|
3～200mm（鋼）
|
30
|
用于溫度小于300℃的材料的測量
|
6工作條件
環境溫度：操作溫度－20～＋50℃；存儲溫度：-30℃～＋70℃
相對濕度≤90％；
周圍環境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵。
7主顯示界面
儀器開機后會自動進入主顯示界面；
主顯示界面說明
電池電量：電池電量顯示
耦合標志：探頭與被測工件的耦合狀態
操作提示：當前正在進行的操作或工作模式（FIL:文件選擇；號MEM：讀取已存儲的數據；PRB：選擇探頭類型；VEL：設置聲速; CAL：聲速校準狀態；DPC：兩點校準狀態；ZER：探頭校零）
文件名稱：當前文件名稱
記錄號/總數：當前記錄編號/當前文件中的記錄總數（當該項目處于選擇狀態時顯示的是當前記錄編號；當該項目未被選擇顯示的是當前文件中的記錄總數）
探頭類型：探頭類型設置
材料聲速：材料聲速設置
測量值：厚度測量值。如顯示表示超過轉換或測量范圍， 表示低于轉換或測量范圍。
單位制式：?jiǎn)挝恢剖皆O(shè)置，公制或者英制
工作原理
本超聲波測厚儀對厚度的測量，是由探頭產生超聲波脈沖透過耦合劑到達被測體，一部分超聲信號被物體底面反射，探頭接收由被測體底面反射的回波，精確地計算超聲波的往返時間，并按下式計算厚度值，再將計算結果顯示出來。
8材料聲速表
|
|
材料
|
聲速
|
|
In/us
|
m/s
|
|
鋁
|
Aluminum
|
0.250
|
6340-6400
|
|
鋼
|
Steel, common
|
0.233
|
5920
|
|
不銹鋼
|
Steel, stainless
|
0.226
|
5740
|
|
黃銅
|
Brass
|
0.173
|
4399
|
|
銅
|
Copper
|
0.186
|
4720
|
|
鐵
|
Iron
|
0.233
|
5930
|
|
鑄鐵
|
Cast Iron
|
0.173-0.229
|
4400－5820
|
|
鉛
|
Lead
|
0.094
|
2400
|
|
尼龍
|
Nylon
|
0.105
|
2680
|
|
銀
|
Silver
|
0.142
|
3607
|
|
金
|
Gold
|
0.128
|
3251
|
|
鋅
|
Zinc
|
0.164
|
4170
|
|
鈦
|
Titanium
|
0.236
|
5990
|
|
錫
|
Tin
|
0.117
|
2960
|
|
丙烯酸(類)樹脂
|
|
0.109
|
2760
|
|
環氧樹脂
|
Epoxy resin
|
0.100
|
2540
|
|
冰
|
Ice
|
0.157
|
3988
|
|
鎳
|
Nickel
|
0.222
|
5639
|
|
樹脂玻璃
|
Plexiglass
|
0.106
|
2692
|
|
聚苯乙烯
|
Polystyrene
|
0.092
|
2337
|
|
陶瓷
|
Porcelain
|
0.230
|
5842
|
|
聚氯乙烯
|
PVC
|
0.094
|
2388
|
|
石英
|
Quartz glass
|
0.222
|
5639
|
|
硫化橡膠
|
Rubber, vulcanized
|
0.091
|
2311
|
|
聚四氟乙烯
|
Teflon
|
0.056
|
1422
|
|
水
|
Water
|
0.058
|
1473
|
