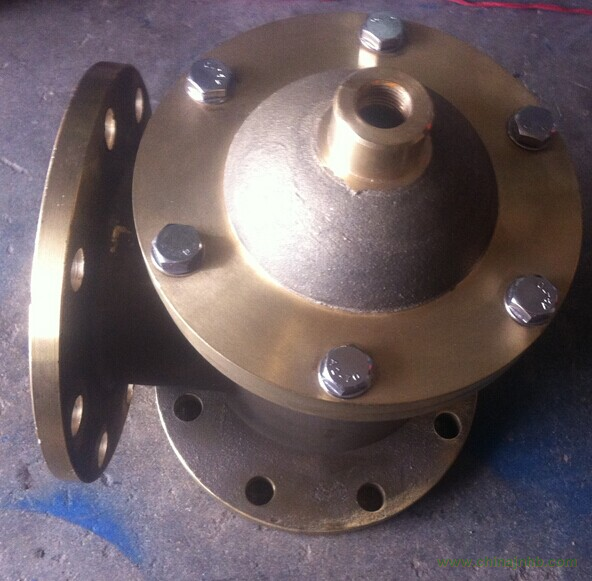

一、H142X液壓水位控制閥簡介：
H142X液壓水位控制閥是一種自動控制水箱、水塔液面高度的水力控制閥。當水面下降超過預設直時，浮球閥打開，活塞上腔室壓力降低。活塞上下形成壓差，在此壓差作用下閥瓣打開進行供水作業；當水位上升到預設高度時，浮球閥關閉，活塞上腔室壓力不斷增大致使閥瓣關閉停止供水。如此往復自動控制液面在設定高度，實現自動供水功能。
二、H142X液壓水位控制閥的工作原理：
當水池或水塔內水位下降，浮球閥開啟排水時，進水管內有壓水將閥內活塞托起，密封面打開，閥門即開啟供水，當水位上升到控制閥時，浮球閥關閉，活塞下移將密封面封閉，閥門即停止供水。
三、H142X液壓水位控制閥的特點：
1、運用液壓原理控制，結構新穎合理。
2、工作平穩可靠。在規定的使用壓力范圍內，可保證無水錘沖擊。
3、重量輕，體積小。
4、安裝維修方便。
四、H142X液壓水位控制閥的主要性能參數：
|
適用介質
|
介質溫度
|
適用壓力
|
公稱壓力
|
|
潔凈水
|
0～80℃
|
0.2～1.6MPa
|
0.6、1.0、1.6MPa
|
五、H142X液壓水位控制閥的主要外形尺寸：
|
DN
|
40
|
50
|
65
|
80
|
100
|
125
|
|
H
|
107
|
115
|
125
|
135
|
146
|
165
|
|
L
|
235
|
243
|
258
|
280
|
307
|
358
|
|
DN
|
150
|
200
|
250
|
300
|
350
|
|
|
H
|
180
|
215
|
255
|
285
|
325
|
|
|
L
|
400
|
490
|
576
|
663
|
750
|
|
