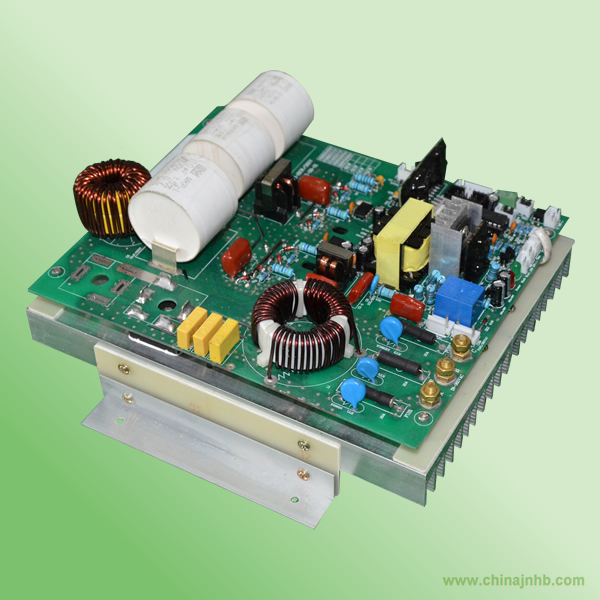

三相5KW/380V數字電磁加熱控制板、控制器。為本公司最新研發的基于AVR控制的數字電磁加熱系統。與以往電磁加熱控制板相比，采用高速光藕驅動，全數字鎖相跟蹤。具有性能穩定，故障率低的特點。不僅可以接外部380V風扇，而且還支持外部直流24V風扇散熱。安裝方便，調試簡單，本電磁加熱控制板采用全數字控制技術，應用可靠?？蓮V泛應用于塑料機械(如注塑機、拉絲機、造粒機、擠出機的節能改造工程中)食品機械、原油輸送等類似加熱行業。
產品的基本性能參數
| 名稱 |
參數性能 |
| 額定功率 |
5KW、8KW/380兩款 |
| 額定電壓頻率 |
AC 380V/50Hz |
| 電壓適應范圍 |
AC380V±20% |
| 適應環境溫度 |
-20℃~50℃ |
| 適應環境濕度 |
≤95% |
| 功率調節范圍 |
20%-100%無級調節 |
| 熱轉換效率 |
≥95% |
| 有效功率 |
≥85% |
| 工作頻率 |
5-40KHz |
| 主電路結構 |
半橋式串聯諧振 |
| 控制系統 |
基于AVR微控制器的數字鎖相自動跟蹤控制 |
| 應用模式 |
開放式應用平臺 |
| 顯示器 |
可編程數字顯示器 |
| 啟動時間 |
〈1S |
| 瞬間過流保護時間 |
≤2uS |
| 功率過載保護 |
130%瞬間保護 |
| 軟啟動方式 |
具有完全電氣隔離軟啟動加熱/停止模式 |
| 支持PID調節功率 |
識別0-5V輸入電壓 |
| 支持0-150℃負載溫度檢測 |
精度達±1℃ |
| 實物尺寸 |
長220*寬220*高110 (未含風扇) |
| 適配線圈參數（5KW/380V） |
6mm2，長度45-55m，電感量250-350uH |
| 適配線圈參數（8KW/380V） |
10mm2，長度45-55m，電感量250-300uH |
| 線圈與負載距離（保溫棉厚度） |
當圓形時為25mm，當平面時為20mm，當橢圓時為10-15mm，當超橢圓時為10mm以內。 |
說明：本產品不可使用在危及人身安全或其它有特殊安全要求場合！??！
|
