生活給水泵增壓系統:

生活給水泵增壓系統如何選擇型號
通常我們選擇生活給水泵增壓系統的型號,都會根據生活給水泵增壓系統的揚程,流量,功率等參數,從而進行選擇適合的泵,然后再根據安裝的環境和泵的特性,再?zèng)Q定生活給水泵增壓系統安裝的高程等其他參數。然而,這種方法一般只適合小型的泵組,對于大型的泵組,很難與現有的泵型進行套用,需要根據使用條件開發新的泵型。
首先講下生活給水泵增壓系統的工作原理:如果電機帶動軸上時,葉輪內的液體在離心力的作用下被充滿,從葉輪中心沿著葉片間的流道甩向葉輪的四周,由于液體受到葉片的作,使壓力和速度同時增加,經過導殼的流道而被引向次一級的葉輪,這樣,逐次地流過所有的葉輪和導殼,進一步使液體的壓力能量增加。將每個葉輪逐級疊加之后,就獲得一定揚程。
在生活給水泵增壓系統選型的主要參數:比轉速等。在當今泵的參數選擇中,一般采用的方法是首先選擇泵的比轉速,即通過對現代生產水平的分析,對已生產過的同類型泵的比速統計資料進行分析論證,選出合適的比轉速值,從而推算出其它各項參數。另一種則是利用已生產過的同類型泵的汽蝕比轉速統計資料,選出合適的泵的轉速、比轉速再推算出其它各項參數。
泵的比轉速和汽蝕比轉速:在泵的各種參數中,泵的比轉速n和汽蝕比轉速c是泵的兩個重要參數。雖然,泵的比轉速不像水輪機的比轉速那樣對過流部分的幾何起決定性的作用,而且有時相同比轉速的泵,幾何形狀不一定完全相同,但對同一種形式的泵而言,在相同的運行條件卜,它仍然是泵技術經濟綜合指標的表征。比轉速是泵幾何相似、運動相似的重要參數,比轉速的大小基木上決定了泵的葉輪形狀以及性能曲線的趨勢。因此,對泵來說選擇出合適的比轉速格外重要。
總結,生活給水泵增壓系統的選型不單單是看揚程,流量等常參數,而應更全面的參考其他參數,綜合分析,選出適合的泵型。
海馳供水;高層給水“源”動力!

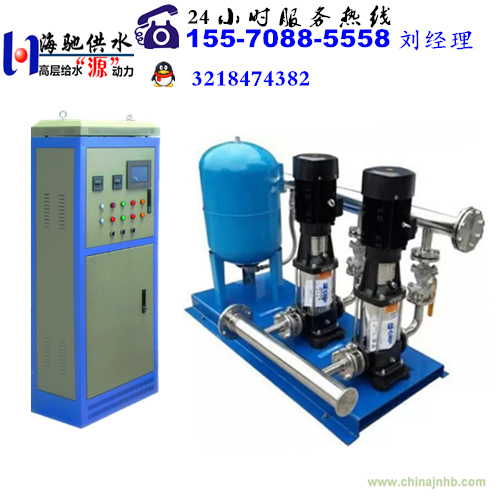

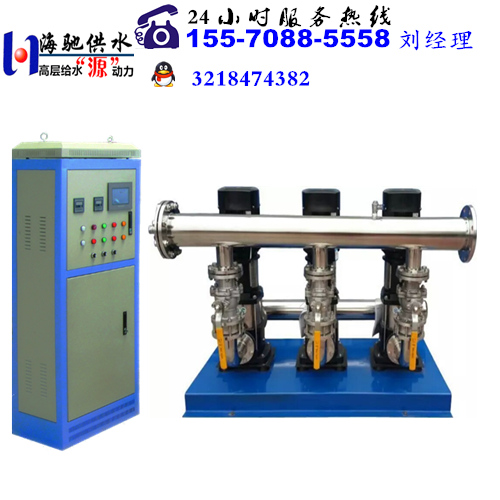

無負壓變頻供水設備;變頻恒壓供水設備(成套、配套供應商)
增壓泵;變頻泵;潛污泵;消防泵;污水提升裝置;紫外線消毒裝置等;
生活給水;生產給水;臨時供水;消防供水;深井供水;供水改造等!
7*24小時服務熱線:155-7088-5558(劉經理);咨詢QQ:3218474382
廠家直銷!
我們將竭誠為您服務,您的滿意是我們供水路上前進的動力!
生活給水泵增壓系統出現故障要如何處理呢?本文將主要介紹生活給水泵增壓系統故障處理辦法。
1、泵體劇烈振動或產生噪音產生原因:水泵安裝不牢或水泵安裝過高;電機滾珠軸承損壞;水泵主軸彎曲或與電機主軸不同心、不平行等。處理方法:裝穩水泵或降低水泵的安裝高度;更換電機滾珠軸承;矯正彎曲的水泵主軸或調整好水泵與電機的相對位置。
2、傳動軸或電機軸承過熱:產生原因:缺少潤滑油或軸承破裂等。處理方法:加注潤滑油或更換軸承。閥門進口泵工業洗衣機
3、水泵不出水:產生原因:泵體和吸水管沒灌滿引水;動水位低于水泵濾水管;吸水管破裂等。螺桿與殼體之間的密封面是一個空間曲面。在這個曲面上存在著諸如ab或de之類的非密封區,并且與螺桿的凹槽部分形成許多三角形的缺口abc、def.這些三角形的缺口構成液體的通道,使主動螺桿凹槽A與從動螺桿上的凹槽B、C相連通。而凹槽B、C又沿著自己的螺線繞向背面,并分別和背面的凹槽D、E相連通。由于在槽D、E與槽F(它屬于另一頭螺線)相銜接的密封面上,也存在著類似于正面的三角形缺口a‘b’c‘,所以D、F、E也將相通。這樣,凹槽ABCDEA也就組成一個“∞”形的密封空間(如采用單頭螺紋,則凹槽將順軸向盤饒螺桿,將吸排口貫通,無法形成密封)。不難想象,在這樣的螺桿上,將形成許多個獨立的“∞”形密封空間,每一個密封空間所占有的軸向長度恰好等于累桿的導程t.因此,為了使螺桿能吸、排油口分隔開來,螺桿的螺紋段的長度至少要大于一個導程。
生活給水泵增壓系統的成本回收核算
生活給水泵增壓系統根據已知泵類在不同控制方式下的流量-負載關系曲線和現場運行的負荷變化情況進行計算。 以三臺30kW型離心泵為例。根據運行要求,水泵連續24小時運行,其中每天3小時運行在90%負荷(用水高峰),11小時運行在50%負荷(正常用水);8小時運行在20%負荷(夜間用水);全年運行時間在365天。
生活給水泵增壓系統則每年的節電量為:
W1=30X3×3×(100%-90%)×365=36135kW·h
W2=30X3×11×(100%-50%)×365 =180675kW·h
W3=30X3×8×(100%-20%)×365 =210240kW·h
W = W1+W2+W3=36135+180675+210240=427050kW·h
生活給水泵增壓系統每度電按0.5元計算,則每年可節約電費213525萬元。
生活給水泵增壓系統投資回收:按設備運行每天節省的費用=213525/365=585(元)
生活給水泵增壓系統的變頻控制原理
用變頻調速來實現恒壓供水,與用調節閥門來實現恒壓供水相比,節能效果十分顯著(可根據具體情況計算出來)。
其優點是:
1、起動平衡,起動電流可限制在額定電流以內,從而避免了起動時對電網的沖擊;
2、由于泵的平均轉速降低了,從而可延長泵和閥門等的使用壽命;
3、 可以消除起動和停機時的水錘效應;
一般地說,當由一臺變頻器控制一臺電動機時,只需使變頻器的配用電動機容量與實際電動機容量相符即可。當一臺變頻器同時控制兩臺電動機時,原則上變頻器的配用電動機容量應等于兩臺電動機的容量之和。但如在高峰負載時的用水量比兩臺水泵全速供水量相差很多時,可考慮適當減小變頻器的容量,但應注意留有足夠的容量。雖然水泵在低速運行時,電動機的工作電流較小。但是,當用戶的用水量變化頻繁時,電動機將處于頻繁的升、降速狀態,而升、降速的電流可略超過電動機的額定電流,導致電動機過熱。因此,電動機的熱保護是必需的。對于這種由于頻繁地升、降速而積累起來的溫升,變頻器內的電子熱保護功能是難以起到保護作用的,所以應采用熱繼電器來進行電動機的熱保護。在主要功能預置方面,高頻率應以電動機的額定頻率為變頻器的高工作頻率。升、降速時間在采用PID調節器的情況下,升、降速時間應盡量設定得短一些,以免影響由PID調節器決定的動態響應過程。如變頻器本身具有PID調節功能時,只要在預置時設定PID功能有效,則所設定的升速和降速時間將自動失效。
(一) 生活給水泵增壓系統穩流補償器和真空抑制器控制模式
當市政管網供水不足或用戶用水量大于市政管網供給能力時,真空抑制器打開,空氣進入穩流補償器中,使原本封閉的補償器變?yōu)閿嗔魉?,抑制?fù)壓產生,另在穩流補償器中設置液位控制,當?shù)陀诘臀粫r(shí),水泵停止工作。
(二) 生活給水泵增壓系統自控限流模式
當市政管網供水不足或用戶用水量大于市政管網供給能力時,通過壓力傳感信號的反饋,采取限制變頻器,使水泵不超量取水,而當市政管網供水滿足要求時,系統恢復正常。
(三) 生活給水泵增壓系統壓力控制點方式
當市政管網供水不足或用戶用水量大于市政管網供給能力時,直起變流量恒壓供水泵,待供水滿足要求后,系統恢復正常。
生活給水泵增壓系統怎樣實現高密封狀態:
1.密封形式
對于靜密封來說,通常只有密封墊和密封圈兩種形式,而密封圈又以o型圈應用廣;對于動密封,生活給水泵增壓系統很少采用填料密封,以機械密封為主,機械密封又有單端面和雙端面、平衡型和非平衡型之分,平衡型適用于高壓介質的密封(通常指壓力大于1.0mpa),雙端面機封主要用于高溫、易結晶、有粘度、含顆粒以及有揮發的介質,雙端面機封應向密封腔中注入隔離液,其壓力一般高于介質壓力0.07~0.1mpa.
2.密封材料
生活給水泵增壓系統靜密封的材料一般采用橡膠,特殊情況才采用聚四材料;機械密封動靜環的材料配置較為關鍵,并不是硬質合金對硬質合金就好,價格高是一方面,兩者沒有硬度差也并不合理,所以好根據介質特點區別對待。
生活給水泵增壓系統產品維護:
1. 環保無污染:此成套設備中水箱、水泵、管路及閥門等涉水產品原材料均采用食品級不銹鋼產品原材料,密封供水,不會產生二次污染,衛生環保。
2. 節能:當自來水壓力能滿足用戶用水要求,增壓泵通過變頻控制處于休眠狀態;當非高峰用水時,自來水壓力又達不到用戶用水壓力,水泵可以在自來水水壓(0.2—0.5MPa)的基礎上疊加增壓,差多少,補多少,充分利用余壓,節約電能。節能效果顯著。
生活給水泵增壓系統的對比:
而“無負壓”則是相對于而言,是指在指。定的空間范圍內(包括敞開系統和密閉系統)的壓力不低于環境壓力的狀態,也就是系統處于“常壓”或者“正壓”狀態。在流體學中,概念早是在壓力容器領域中提出的,當時提出的背景是為了使盛有液體介質的容器不因搖動產生而使密封容器被癟進去或癟扁,需在容器或系統中增加消除裝置,而過去除裝置僅為一簡易機械閥門,如呼吸閥等。術語用于領域始于1995年青島三利集團有限生產企業對生活給水泵增壓系統的研制,并于1997年首次研制出套。
生活給水泵增壓系統工作原理:
設備投入使用,自來水管網的水進入穩流罐。罐內空氣從真空消除器排出,待水充滿后,真空消除器自動關閉。當自來水管網壓力能夠滿足用水要求時,系統由旁通止回閥向用水管網直接供水;當自來水管網壓力不能滿足用水要求時,系統壓力信號由遠傳壓力表反饋給變頻控制器,水泵運行,并根據月水量的大小自動調節轉速恒壓供水,若運轉水泵達到工頻轉速時則啟動另一臺水泵變亥運簧:水泵供水時,若自來水管網的水量大于水泵流量,系統保持正常供水;用水高峰時,若自來水管網水量小于水泵流量時,穩流罐內的水作為補充水源仍能正常供水,此時,空氣由真空消除器進入穩流罐,罐內真空遭到破壞,確保了自來水管網不產生負壓,用水高峰過后,系統又恢復到正常供水狀態,當自來水管網停水,造成穩流罐液位不斷下降,液位探測器將信號反饋給變頻控制器,水泵自動停機,以保護水泵機組。夜間小流量供水且自來水管網壓力不能滿足要求時,氣壓罐可以貯存并釋放能量,避免了水泵頻繁啟動。
建筑給排水設計中生活給水泵增壓系統水泵管道隔振的安裝要求有哪些
1、管道安裝應在水泵機組隔振元件安裝24h后進行。
2、安裝在水泵進出水管上的可曲撓橡膠接頭,必須在閥門和止回閥近水泵的一側。
3、可曲撓橡膠管道配件宜安裝在水平管上。
4、可曲撓橡膠管道配件應在不受力的自然狀態下進行安裝,嚴禁處于極限偏差狀態。、與可曲撓橡膠管道配件連接的管道均應固定在支架、吊架、托架或錨架上。
5、可曲撓橡膠管道配件可明裝,也可暗裝。用于埋地管道時,應設在管溝或檢查井內。
6、單球體、雙球體可曲撓橡膠接頭均可安裝在水泵吸水管上。
7、法蘭連接的可曲撓橡膠管道配件的特制法蘭與普通法蘭連接時,螺栓的螺桿應朝向普通法蘭一側。、每一端面的螺栓應對稱逐步均勻加壓擰緊,所有螺栓的松緊、程度應保持一致。
8、法蘭連接的可曲撓橡膠管道配件串聯安裝時,在兩個可曲撓橡膠管道配件的松套法蘭中間應加設一個用于連接的平焊鋼法、蘭。
9、當對可曲撓橡膠管道配件的壓縮或伸長的位移量有控制時,應在可曲撓橡膠管道配件的兩個法蘭間設限位控制桿。
10、可曲撓橡膠管道配件應保持清潔和干燥,避免陽光直射和雨雪浸淋。
11、可曲撓橡膠管道配件,應避免與酸堿、油類和有機溶劑相接觸。
12、普通可曲撓橡膠管道配件與明火和高溫?zé)嵩吹木嚯x宜在1m以外。
13、可曲撓橡膠管道配件外嚴禁刷油漆。
生活給水泵增壓系統的安裝與調試
一、將生活給水泵增壓系統吊放在預先做好的基礎上,用水平儀找平墊好。
二、連接好各部件之間的管道與閥件。
三、調整壓力表,根據實際樓層的高度,使低限保證高層有水為易,上限不得超過工作壓力。
四、關閉出水閥,合上電源開關,設備投入正常運行,表動位針運行到上限點自動停泵,打開出水閥,動位針運行到下限點自動開泵為正常。
五、生活給水泵增壓系統的注意事項
1、氣壓生活給水泵增壓系統的工作環境應通風良好,溫度在1-50攝氏度。
2、電源電壓不低于350V,不高于410V。
3、經調試合格的設備不得隨意調整。
4、機泵在正常工作情況下,每半年到一年進行系統檢查和保養。

生活給水泵增壓系統適用范圍
1、高層建筑、賓館、學校、城鎮居民小區、企事業單位、新農村建設農村的生活用水。
2、工廠、工礦企業的生活或者生產用水。
3、各類水廠、供水站、污水廢水廠、農業排灌站等供排水。
4、高樓、小區、企事業單位熱水集中供水。
5、生產、生活中的冷卻水、循環水的加壓。
6、油田輸油管道、油庫、油站等的恒壓輸油。
