1. 結構及材料

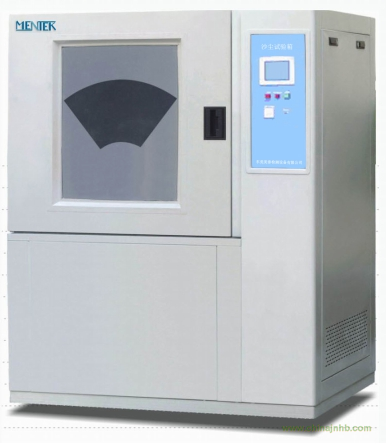

砂塵試驗室由工作室體、吹塵循環風道、真空系統、電氣控制系統、安全保護系統等部件組成。

備注

1.1. 箱體結構

1）室體內膽：采用進口鏡面不銹鋼板焊接成型，由于采用鏡面表面光滑，粉塵不容易掛在板上，保證滿足粉塵濃度要求。

（2）外殼圍護板：采用A3鋼板，表面靜電噴塑處理，顏色由業主方自行選擇。目的為保護內膽不受外力碰撞，增加設備的外觀整體視覺效果。

（3）大門：特制密閉大門，用硅橡膠密封條緊貼于門內側邊沿及門框四周，以防塵土外溢。

（4）觀察窗：大門上設置可視大屏玻璃觀察窗，并配有手動刮塵裝置，便于觀察試驗狀況。

（5）照明：選擇穿透力強的燈具照明裝置，并需要防潮、防塵、防震、防爆。光照度≥250Lxs，提供良好的照明條件，確保能在塵霧中看清物體。

（6）下室體：錐形料斗單層，由不銹鋼鏡面板焊接成型，使粉塵沿著料斗底部進入循環風管通道進行再循環。

（7）振擊器：料斗外壁裝有電動振擊器，由于長時間的運轉，塵土不可避免地會粘附在內壁四周，以及錐形料斗的四壁上，所以需要用振擊器定時進行振擊，由控制屏設置振擊時間與間隔時間，以使粘附在壁上的塵土振落，保持試驗所需濃度值。

砂塵料斗結構及擊振器

料斗內部結構

1.2. 吹塵循環風道

整個風道采用進口高級不銹鋼板制作，風道底部與錐形料斗接口連接，風機進出風口直接與風道連接，再在適當?shù)奈恢蒙蠈⒐ぷ魇翼敳繑U(kuò)散口接入工作室體，形成“O”型閉式垂直吹塵循環系統，使氣流能順暢地流動，最大限度的使塵土分散均勻。

采用單臺大功率低噪音離心風機，根據試驗需要用變頻調速器來調節風速。

1.3. 真空系統

真空系統由真空泵、真空管路、真空U型壓力指示表、空氣流量計等組成。

真空泵：根據最大試件應滿足的抽氣量抽氣速度與抽氣壓力，選擇相匹配的國產真空泵。

真空管路：由銅管、橡膠軟管、空氣過濾器調壓閥組成管路系統。

U型壓力指示表：差壓式壓力顯示

空氣流量計：根據試件內容積的大小，配置相應的高精度空氣流量計。

（真空泵由客戶自行提供）

1.4. 電氣控制系統

1.控制器：液晶顯示觸摸健可編程控制器

（加拿大.信捷）

2.電氣執行器件：法國施耐德等國際品牌

3.預設試驗時間：0s～99h59m59s任意可調

4.循環周期：吹－停－吹為一循環，可任意設定吹塵時間，停止時間，循環次數或總時間。

2. 安全保護

備注

1.風機過電流報警；

2.電源缺相、相序報警。

3.聲光報警裝置

3. 使用條件

備注

1.電源：AC380V±10%，50HZ

2.使用環境：溫度：5℃～35℃，相對濕度：≤85%RH

4. 其它部件

備注

標 配

1.操作說明書

2.保養手冊

3.本設備出廠前經本公司質量檢驗中心檢測,并出具有效期為一年的檢驗報告

1.電壓AC 220V 功率3KW 20A

2.重量200㎏

3.環境條件：溫度5～35℃；濕度：≤85%RH

5. 售后服務

備注

1. 交貨期：45天

2. 驗收方式：按技術規格書及其相關國家標準

3. 質保期：三包期壹年，終身維護。

4. 培訓計劃：免費為用戶培訓3—5名操作及維護人員

運輸方式：汽車陸運
