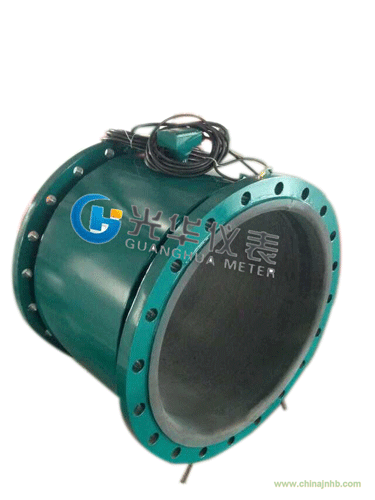

測量管是一內襯絕緣材料的非導磁合金短管，電極沿管徑對應方向穿通管壁固定在測量管上，襯里材質有聚氯丁橡膠，聚氨脂，聚四氟乙烯，PFA，勵磁線圈由雙方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場，此時具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢E；電動勢E正比于磁通量密度B，測量管內徑d與平均流速v的乘積；電動勢E（流量信號）由電極檢出并通過電纜送至轉換器。
轉化器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。 E=KBdv 式中：E---------------為電極間的信號電壓 B-----------------磁通密度（T） d------------------測量管內徑 v------------------平均流速（m/s） 式中k, d為常數，由于勵磁電流是恒流的，故B也是常數，則由E=KBdv可知，體積流量Q與信號電壓E-成正比，即流速感應的信號電壓E與體積Q成線性關系，只要測量出E就可確定流量Q，這就是電磁流量計的基本工作原理。
產品廣泛應用化工化纖、食品、造紙、制糖、礦冶、給排水、環保、水利水工、鋼鐵、石油、制藥等工業領域中，用來測量各種酸、堿、鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糧漿、石灰乳、污水、冷卻原水、給排水、鹽水、雙氧水、啤酒、麥汁、各種飲料、黑液、綠液等導電液體介質的體積流量。
主要技術參數
●公稱通徑系列DN(mm)：DN6-DN2000 （特殊規格可以定制）
● 顯示正反向流量，累積流量，瞬時流量。
● 量程比：150：1 重復性誤差：測量值的±0.1%
● 精度等級：管道式：0.5級，插入式：1.5級
● 被測介質溫度：普通橡膠襯里：-20~+60℃ 高溫橡膠襯里：-20~+90℃ 聚四氟乙烯襯里：-30~+100℃ 高溫型乙烯襯里：-30~+180℃
●耐壓等級：普通：0.6Mpa、1.0Mpa、1.6Mpa、4.0Mpa
高壓：6.3Mpa、10Mpa、16Mpa、26Mpa、32Mpa、42Mpa
● 流量測量范圍：流量測量范圍對流速度范圍是0.3—15m/s
● 電極材料：含鉬不銹剛、鈦（Ti）、鉭（Ta）、哈氏合金（H）、鉑（Pt）
● 防護等級：普通型IP65， 潛水型：IP68
● 供電電源：220V， 24V
● 連接方式：流法蘭連接，法蘭連接尺寸符合GB9119-2000
