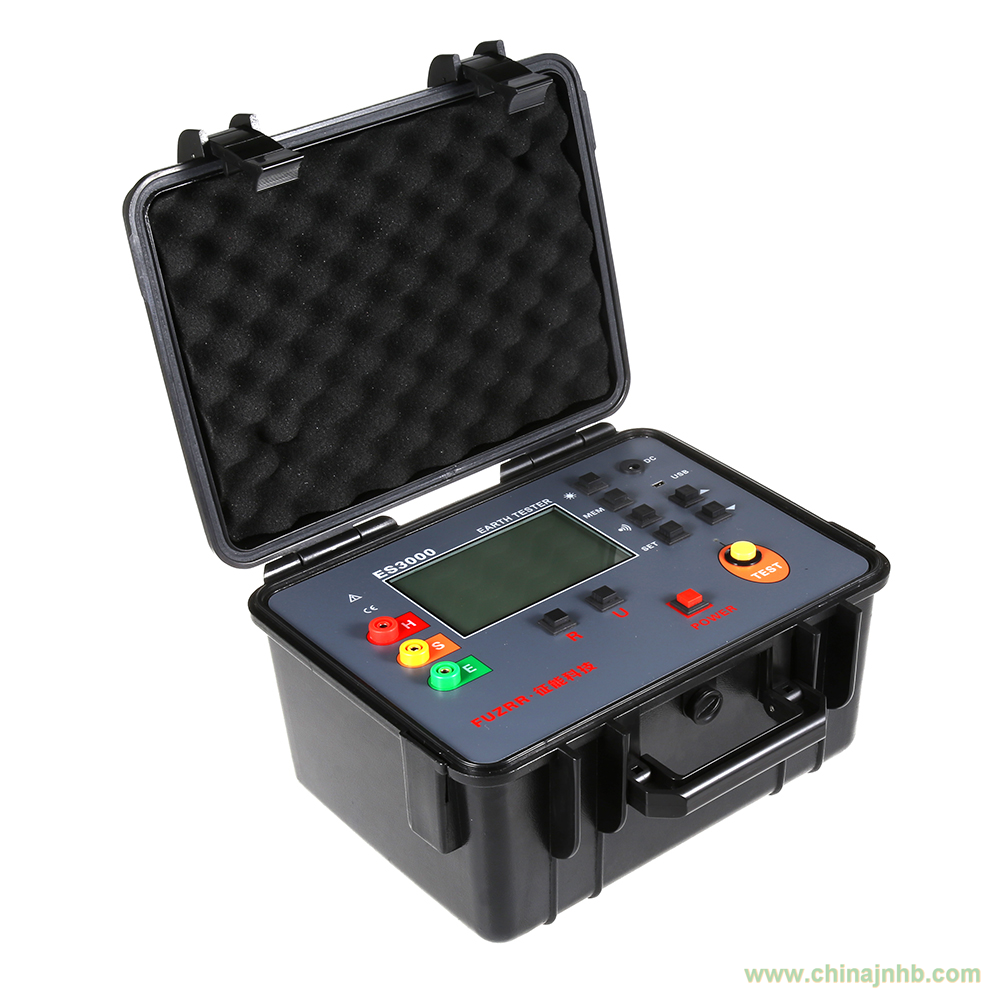

征能ES3000數字接地電阻測試儀
一、征能ES3000數字接地電阻測試儀產品簡要描述及優勢
征能ES3000數字接地電阻測試儀由主機、監控軟件、測試線、USB線、接地針組成，具有歷史數據讀取、查閱、保存、報表、打印等功能。接地電阻測試儀由微處理器控制，可自動檢測各接口連接狀況及地網的干擾電壓、干擾頻率，并且具測試輔助接地極電阻值功能。同時存儲500組數據，電阻測量范圍：0.01Ω～3000Ω，接地電壓范圍：0～100V?？赏ㄟ^監測軟件在線監測數據，USB數據上傳PC并具有數值保持及智能報警提示等獨特功能。
二、征能ES3000數字接地電阻測試儀量程及技術規格
|
接地電阻量程
|
0.01Ω～3000Ω 精度±1.5%rdg±3dgt
|
|
接地電阻分辨率
|
0.01Ω
|
|
接地電壓量程
|
0～100V AC 精度±1.5%rdg±3dgt
|
|
接地電壓分辨率
|
0.01V
|
|
基準條件
|
23℃±5℃，75%rh以下 (輔助接地電阻100Ω±5%，對地電壓＜10V)
|
|
功 能
|
接地電阻測量，對地電壓測量，低值電阻測量
|
|
電 源
|
DC 6V 4.5Ah鉛酸蓄電池 連續待機100小時以上
|
|
背 光
|
可控灰白屏背光，適合昏暗場所使用
|
|
測量方式
|
精密三線測量、簡易兩線測量
|
|
測量方法
|
接地電阻：額定電流變極法，128Hz；
對地電壓：平均值整流
|
|
線阻校驗
|
避免因測試線未完全插入儀表接口或接觸不良或用戶更換加長測試線等引起的誤差，使接地電阻測量更準確。
|
|
顯示模式
|
4位超大LCD顯示，灰白屏背光
|
|
測量指示
|
測量中LED閃爍指示，LCD倒計數顯示
|
|
LCD尺寸
|
108mm×65mm
|
|
儀表尺寸
|
長寬高：277.2mm×227.5mm×153mm
|
|
測試線長
|
3條：紅色5m，黃色10m，綠色5m各1條
|
|
簡易測試線
|
2條：黃色1.6m，綠色1.6m各1條
|
|
輔助接地棒
|
2根：φ10mm×200mm
|
|
測量時間
|
對地電壓：約3次/秒；接地電阻：約5秒/次
|
|
測量次數
|
5000次以上
(20Ω檔測量10Ω，測1次，停25秒再測)
|
|
線路電壓
|
測量對地電壓：AC 100V以下測量
|
|
USB接口
|
具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印
|
|
通 訊 線
|
USB通訊線1條，長1.5m
|
|
數據存儲
|
500組，閃爍顯示“FULL”符號表示存儲已滿
|
|
數據保持
|
數據保持功能：“HOLD”符號顯示
|
|
數據查閱
|
數據查閱功能：“READ”符號顯示
|
|
溢出顯示
|
超量程溢出功能：“OL”符號顯示
|
|
報警功能
|
測量值超過報警設定值時發出報警提示
|
|
電池電壓
|
電池電量實時顯示，電池電壓低時提醒及時充電
|
|
自動關機
|
“APO”指示，開機15分鐘后自動關機
|
|
功 耗
|
待機: 40mA Max(背光關閉)
|
|
開機開背光: 43mA Max
|
|
測量：120mA Max(背光關閉)
|
|
質 量
|
儀表： 2397g(含電池)
|
|
測試線：850g(含簡易測試線)
|
|
輔助接地棒： 425g(2根)
|
|
儀表袋： 271g
|
|
工作溫濕度
|
-10℃～40℃；80%rh以下
|
|
存放溫濕度
|
-20℃～60℃；70%rh以下
|
|
過載保護
|
接地電阻：E-H、E-S各端口間AC 280V/3秒
|
|
絕緣電阻
|
10MΩ以上(電路與外殼之間500V)
|
|
耐 壓
|
AC 3700V/rms(電路與外殼之間)
|
|
電磁特性
|
IEC61010-4-3，無線頻率電磁場≤1V/m
|
|
適合安規
|
IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V
|
三、征能ES3000數字接地電阻測試儀裝箱單
|
儀表
|
1臺
|
|
儀表袋
|
1個
|
|
輔助接地棒
|
2根
|
|
監控軟件光盤
|
1份
|
|
USB通訊線
|
1條
|
|
測試線
|
3條（紅色5m，黃色10m，綠色5m各1條）
|
|
簡易測試線
|
2條（黃色1.6m，綠色1.6m各1條）
|
|
6V蓄電池（內置）
|
1個
|
|
充電器
|
1個
|
|
用戶手冊
|
1份
|
