詳細描述：
礦渣烘干機廣泛用于建材，冶金、選礦、化工、水泥等行業，可用于烘干礦渣、電石渣、石灰石、粘土、河沙、石英沙、水渣等物料。

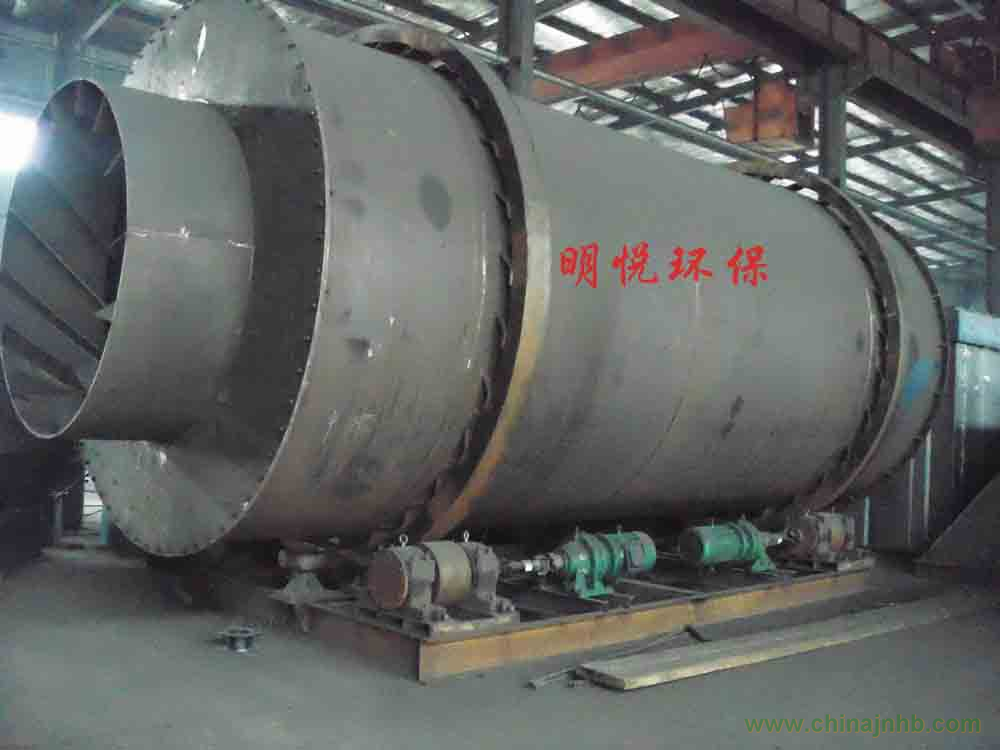

FKH型礦渣烘干機工作原理
礦渣由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入礦用烘干機內。
烘干機圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。
隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給，使?jié)裎锪系靡愿稍铮缓笤诔隽隙私?jīng)皮帶機或螺旋輸送機送出。
礦渣烘干機筒體內壁上裝有抄板，作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前進。
載熱體經干燥器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來（載熱體一般分為熱空氣、煙道氣等）。
如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再放排放。
FKH型礦渣烘干機技術參數
|
外筒直徑
|
Φ2.5
|
Φ3.0
|
Φ3.2
|
Φ3.6
|
Φ4.0
|
|
外筒長度
|
5.4
|
6
|
7
|
8
|
12
|
|
初水分（%）
|
12-15
|
12-15
|
10-12
|
10-12
|
10-12
|
|
終水分（%）
|
1
|
1
|
1
|
1
|
1
|
|
筒體轉速
|
4-10
|
4-10
|
4-10
|
4-10
|
3-7
|
|
生產能力（t/h）
|
18-25
|
25-40
|
40-50
|
50-65
|
80-100
|
|
電機功率
|
5.5*4
|
7.5*4
|
11*4
|
15*4
|
30*4
|
|
電動機型號
|
Y132M-4
|
Y160M-4
|
Y160M-4
|
Y160L-4
|
Y160L-4
|
|
減速機型號
|
XWD-5.5KW-8
|
XWD-7.5KW-8
|
XWD-11KW-8
|
XWD-15KW-8
|
XWD-30KW-9
|
FKH型礦渣烘干機的優點
1、處理量比較大，抗過載能力強，熱效率高，煤耗降低20%左右，直接降低干燥成本。傳動大小齒輪采用銷柱可換齒輪，取代了傳統的鑄鋼齒輪，節約成本投資，又大大降低了維修費用和時間。
2、在設計時為了達到最佳的烘干效果，采用順流干燥方式，物料與熱源氣流由同一側進入干燥設備，烘干機出口溫度低，熱效率高。
3、在內部結構上實現了創新，強化了對已分散物料的清掃和熱傳導作用，消除了筒體內壁的沾粘現象。
4、使用了新型的給料、排料裝置，杜絕了礦渣烘干機給料堵塞、不連續、不均勻和返料等現象，為您降低了除塵系統的負荷。該設備在揚料裝置系統上作了多方面的技術革新，特別是采用了新型多組合式揚料裝置，克服了傳統烘干機的“風洞”現象。
5、可滿足不同用戶對礦渣類物料的烘干后粒度和水分要求。
