原理--

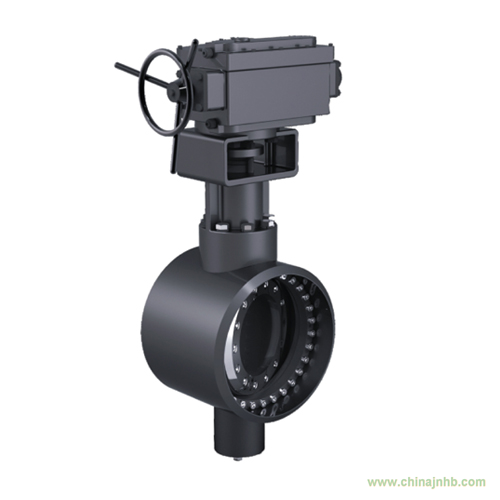

進口三偏心硬密封對焊蝶閥圓盤形蝶板繞著軸線旋轉，旋轉角度為0度-90度之間，旋轉到90°時，閥門成全開狀態,旋轉到0度時,閥門成全閉狀態。

結構--

1.偏心一，閥軸位于閥座軸后面，使得密封能夠完全緊密環繞接觸整個閥座。

2.偏心二，閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。

3.偏心三，閥座推體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。

特點--

低流阻,流通性能好，具有雙向密封功能

獨特設計使密封面之間無摩擦傳動;

閥桿防吹出環:防止閥桿在意外情況下被吹出

密封面之間具有補償性、零泄漏，有越關越緊的自動密封功能

設計獨特的結構，蝶板與閥座靠機械力進行密封，而不依附于介質壓力，它均可達到雙向密封

工作條件--

口徑范圍：2”至30”

工作壓力: 10/16、25、40bar;

閥門材質：碳鋼或不銹鋼

工作溫度：-20℃-425℃

連接方式：對焊安裝

典型應用--

三偏心對焊蝶閥通常用于硫磺制酸系統中的焚硫、轉化、干吸工段、石化、冶煉、醫藥、食品、蒸汽、空氣、煤氣、氨氣、油品、水、鹽水、堿液、氣體、液體、暖氣、冷卻水、海水、硝酸、鹽酸、硫酸、磷酸等介質的管路上作為調節和截流裝置使用。
