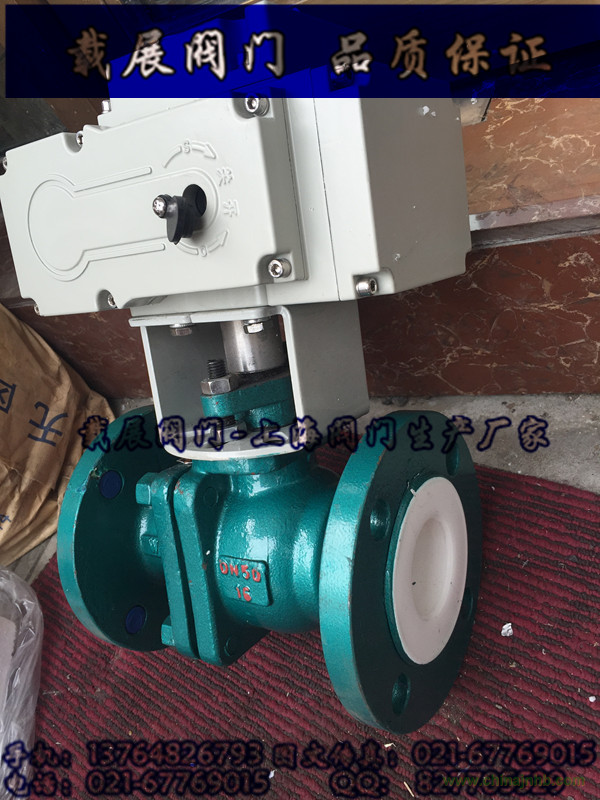

一、電動襯氟球閥概述
電動襯氟球閥由RSW系列電動執行機構和襯氟球閥組成，由于該閥內腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚四氟乙丙烯（簡稱F46），故具有可靠的耐腐蝕性和密封性。電動襯氟球閥執行機構能提供足夠的轉距，保證閥的可靠開、閉,內置閥位反饋裝置可實現閥位信號的傳遞和遠程控制。
二、電動襯氟球閥特點
1、耐腐蝕：閥體內腔及理體均包襯2.5-3mm厚的F46，能耐酸、堿，耐強腐蝕。
2、采用軟密封閥座，密封性能好。
3、體積小，重量輕，結構簡單，安裝維修方便。
4、流阻小，流通能力
三、電動襯氟球閥主要零部件材料
型式：直通兩分式鑄造球閥
公稱通徑：DN15～200mm
公稱壓力：PN1.0、1.6MPa (ANSI 150Lb)
連接形式：法蘭連接JB/T79-94(ANSI16.5)
材料：ZG230-450襯F46、ZG1Cr18Ni9Ti襯F46
上閥蓋：與閥體一起鑄造
填料：聚四氟乙烯
介質溫度：-20～+150℃
閥芯形式：球型閥芯
流量特性：快開特性
閥座：聚四氟乙烯
材料：ZG230-450襯F46、ZG1Cr18Ni9TI襯F46
閥芯轉角：90°
四電動襯氟球閥執行機構選配介紹
|
項目類型
|
RSW-05
|
RSW -10
|
RSW -20
|
RSW -40
|
RSW -60
|
RSW -100
|
RSW -200
|
|
輸出力矩
|
50N.M
|
100 N.M
|
200 N.M
|
400 N.M
|
600 N.M
|
1000 N.M
|
2000 N.M
|
|
動作范圍
|
0～90°
|
|
額定電流
|
0.15A
|
0.3A
|
0.45A
|
0.7A
|
0.7A
|
0.85A
|
0.85A
|
|
絕緣電阻
|
100M/DC500V
|
|
電源
|
AC110/220/380V DC24V
|
|
電機功率
|
8W/E
|
23 W/E
|
45 W/E
|
90 W/E
|
90 W/E
|
120 W/E
|
120 W/E
|
|
選配閥門
|
15-25
|
15-65
|
80-100
|
100-125
|
125-150
|
150-200
|
200-250
|
|
執行器重量
|
2.6Kg
|
4.2 Kg
|
7.9 Kg
|
8.7 Kg
|
9 Kg
|
|
|
【產品出廠前均已經過各項嚴格品質管制作業及性能試驗,自即日起在正常使用狀況下保固一年。但非人力所能抗拒之災害,外力破壞,及未經本公司同意而私自拆卸者不在保固范圍之列?！?/span>
【訂貨須知】：
客戶對產品如果有特殊要求,必須在訂貨合同中提供以下說明：
結構長度
連接形式
公稱直徑,全通徑,縮徑,管道尺寸
使用介質和溫度,壓力范圍
實驗,檢驗標準及其他要求
本廠可根據客戶特殊要求配置各類驅動裝置。
如由客戶提供確定的閥門類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的
條件下簽訂合同。
注：如需具體的布局尺度和內件資料等,請供給具體的技術參數致電上海載展閥門
