載展閥門是致力于科研,生產銷售閥門的廠家.閥門質量保證,價格合理.產品均通過ISO9001國際質量體系認證,，閥門采購，首選上海載展
載展閥門是一家經營各類閥門的企業，生產的閥門品種多、規格齊全，質量好、價格優，深受用戶的信賴和好評，主要產品有自控閥系列、調節閥系列、水利控制系列、球閥系列、漿閘閥系列、蝶閥系列、電站閥門、電站閥門等。
載展閥門以開拓創新的精神，不斷吸收國內外的先進經驗，引進一流的管理辦法、先進的生產工藝和完善的檢測設備，并建立了一支高素質的現代化科技隊伍。生產的閥門，除按GB12221－89、GB12238－89、GB/T13927－92等國家和行業標準外，還采用API、ANSI、JIS、BS、DIN、ISO等國際先進標準進行設計、制造與檢驗，以保閥門在各種壓力、溫度、介質不同條件下的密封性、抗磨性、耐腐性、安全性，確保產品質量，使產品被廣泛應用于石油、化工、制藥、冶煉、印染、食品、造紙、電站等行業，在國內外市場享有良好聲譽。

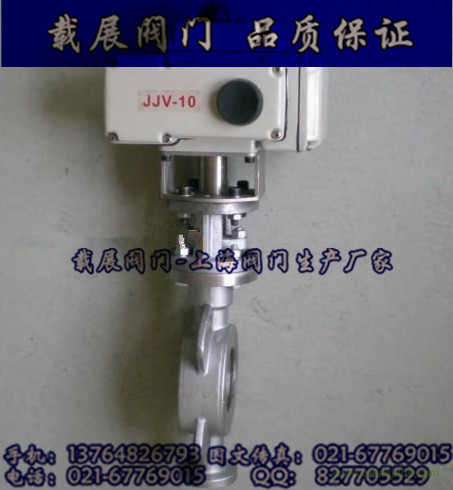

一、D973H電動對夾式硬密封蝶閥產品概述
|
我廠引進能夠國外先進技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥軍郵雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
|
二、D973H電動對夾式硬密封蝶閥特點
1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
三、D973H電動對夾式硬密封蝶閥主要技術參數
|
公稱通經DN（mm)
|
50～2000
|
|
公稱藥理PN（MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
|
密封試驗(MPa)
|
0.66
|
1.1
|
1.76
|
2.75
|
|
強度試驗(MPa)
|
0.9
|
1.5
|
2.4
|
3.75
|
|
適用溫度
|
碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
|
|
適用介質
|
水、空氣、天然氣、油品及弱腐蝕性流體
|
|
泄漏率
|
符合GB/T13927-92標準
|
|
驅動方式
|
蝸輪傳動、電動、氣動、液動
|
四、D973H電動對夾式硬密封蝶閥主要零部件材料
|
零件名稱
|
材料
|
|
閥體
|
WCB、合金鋼、不銹鋼、QT450-10
|
|
蝶板
|
WCB、合金鋼、不銹鋼、QT450-10
|
|
閥軸
|
2Cr13不銹鋼、合金鋼
|
|
密封圈
|
不銹鋼圈
|
|
填料
|
柔性石墨
|
五、D973H電動對夾式硬密封蝶閥采用標準
|
制造標準
|
JB/T 8527-97
|
|
法蘭標準
|
GB9113-2000
|
|
結構長度標準
|
GB12221-89
|
|
檢驗標準
|
GB/T 13927-92
|
【產品出廠前均已經過各項嚴格品質管制作業及性能試驗,自即日起在正常使用狀況下保固一年。但非人力所能抗拒之災害,外力破壞,及未經本公司同意而私自拆卸者不在保固范圍之列。】
【訂貨須知】：
客戶對產品如果有特殊要求,必須在訂貨合同中提供以下說明：
結構長度
連接形式
公稱直徑,全通徑,縮徑,管道尺寸
使用介質和溫度,壓力范圍
實驗,檢驗標準及其他要求
本廠可根據客戶特殊要求配置各類驅動裝置。
如由客戶提供確定的閥門類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的
條件下簽訂合同。
注：如需具體的布局尺度和內件資料等,請供給具體的技術參數致電上海載展閥門
