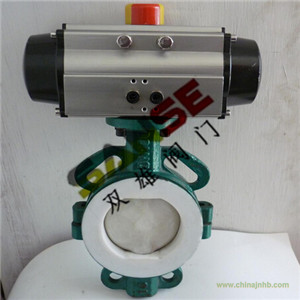

氣動對夾襯氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座 之間的旋轉基面加氟橡膠來控制；保證閥軸不與腔內流體介質接觸。廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
采用新型系列NR型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列NW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：手操機構
主要技術參數
|
公稱通徑
|
DN（mm）
|
50～1200
|
|
公稱壓力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。
|
|
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
|
|
零件名稱
|
材料
|
|
閥體
|
球墨鑄鋼、鑄鋼、合金鋼、不銹鋼襯聚四氟乙烯
|
|
蝶板
|
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼包襯聚四氟乙烯
|
|
密封圈
|
各種橡膠、聚四氟乙烯
|
|
閥桿
|
2Cr13、不銹鋼
|
|
填料
|
O型圈、柔性石墨
|
|
公稱通徑(DN)
|
L
|
D1
|
D
|
z-φd
|
H1
|
H
|
L1
|
L2
|
|
50
|
43
|
125
|
165
|
4-23
|
63
|
252
|
180
|
65
|
|
65
|
46
|
145
|
185
|
4-26.5
|
70
|
260
|
180
|
65
|
|
80
|
46
|
160
|
200
|
8-18
|
83
|
307
|
245
|
72
|
|
100
|
52
|
180
|
220
|
4-24.5
|
105
|
326
|
245
|
72
|
|
125
|
56
|
210
|
250
|
4-23
|
115
|
340
|
245
|
72
|
|
150
|
56
|
240
|
285
|
4-25
|
137
|
378
|
224
|
120
|
|
200
|
60
|
295
|
340
|
4-25/23
|
164
|
556
|
350
|
93
|
|
250
|
68
|
350/355
|
395
|
4-29
|
206
|
594
|
550
|
350
|
|
300
|
78
|
400/410
|
445
|
4-29
|
230
|
630
|
600
|
350
|
|
350
|
78
|
460/470
|
505
|
4-30
|
248
|
635
|
600
|
350
|
|
400
|
102
|
515/525
|
565
|
16-26/30
|
289
|
683
|
600
|
350
|
|
450
|
114
|
565/585
|
615
|
4-26/30
|
320
|
723
|
750
|
380
|
|
500
|
127
|
620/650
|
670
|
4-26/33
|
343
|
755
|
750
|
380
|
|
600
|
154
|
725/770
|
780
|
4-30/36
|
413
|
823
|
750
|
380
|
|
700
|
165
|
840
|
895
|
4-30
|
478
|
953
|
750
|
380
|
|
800
|
190
|
950
|
1015
|
4-33
|
525
|
963
|
750
|
380
|
