氣動三通快裝球閥,衛生級快裝三通球閥,防爆氣動三通球閥

價格：3250元/臺
供貨總量：1000
最小起訂：1
發貨期限：5
所在地區：浙江省溫州市
聯 系人：鐘虎先生

13676583974

打電話時請告知是在綠色節能環保網上看到的，謝謝!

詳細介紹

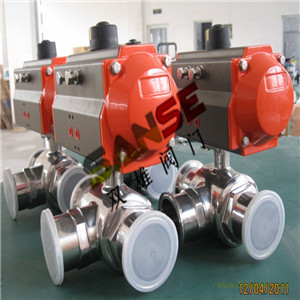

氣動三通快裝球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門，其啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。氣動放料球閥是一種特殊結構的放料球閥,閥座與端面法蘭距離近,物料滯留少,結構緊湊,密封性能優越,用于精細化工、制藥、化工行業反應鍋上,也可用在細軟顆粒介質輸送。采用PPL密封材料,更具耐磨,是牙膏行業真空制膏鍋放料的最理想產品。

二、氣動三通快裝球閥結構尺寸圖

三、氣動三通快裝球閥技術參數和性能

GTD/ATD氣動執行機構技術參數		閥體參數
類型	雙作用活塞式、彈簧復位式	公稱通徑	DN15～200mm
氣源壓力	雙作用：2-8bar/單作用：4-8bar	公稱壓力	PN1.6、2.5、4.0、6.4MPa
輸出力矩	雙作用：4N·M～10560N·M	閥軸材質	不銹鋼
輸出力矩	單作用：7N·M～2668N·M	閥體材質	球墨鑄鐵、碳鋼、304/316/316L不銹鋼
工作溫度	常溫型：-20℃～80℃（丁腈橡膠O型圈）	球體材質	304/316/316L不銹鋼
工作溫度	高溫型：-20℃～160℃（氟橡膠O型圈）	閥座密封	PTFE、PPL、金屬密封
動作范圍	0～90°±5°	溫度	PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
接口螺紋	GTD40～GTD83/ATD50～ATD88 G1/8″	適用介質	水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
接口螺紋	GTD110～GTD350/ATD100～200 G1/4″	適用介質	水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
閥位信號	定位器：4～20mA/回信器：全開全關信號	特點	連線簡單，結構緊湊、阻力小、動作穩定

四、氣動三通快裝球閥外形尺寸

公稱通徑DN	L	L1	H	D	D1	執行器型號
壓力	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	僅供參考
15	130	140	182	95	65	ATD-50
20	140	140	186	105	75	ATD-50
25	150	158	208	115	86	ATD-63
32	165	158	212	136	100	ATD-63
40	180	210	269	146	110	ATD-75
50	200	248	295	160	125	ATD-88
65	220	248	306	180	145	ATD-88
80	250	268	329	195	160	ATD-100
100	280	345	384	215/230	180/190	ATD-125
125	320	410	420	245/270	210/220	ATD-145
150	360	438	440	280/300	240/250	ATD-160
200	400	487	506	335/360	295/310	ATD-190
