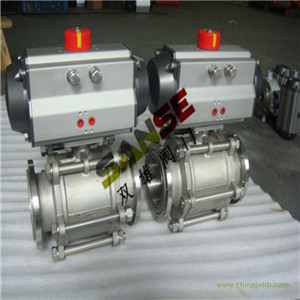

GUQ氣動高真空球閥應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。可選配反饋信號裝置及電氣閥門定位器。是通過電磁換向閥改變氣路方向，控制執行氣缸來驅動球閥，達到接通或切斷真空（壓力）系統管道路中的介質流。
|
閥體
|
閥桿
|
閥蓋
|
密封件
|
|
不銹鋼
|
不銹鋼
|
不銹鋼
|
PPL、氟橡膠、丁腈橡膠、四氟乙烯
|
GUQ氣動高真空球閥采用氣動執行器驅動閥桿轉90o達到開關目的.
|
閥門漏率
|
≤1.3×10-4Pa.L/S.
|
|
適用溫度
|
-30～+150℃
-30～+150℃（PPL密封）
|
|
氣源壓力
|
0.4～0.6MPa
|
|
適用范圍
|
|
連接型式
|
使用壓力范圍（Pa）
|
|
活套法蘭（GB6070）
|
0.6×106～1.3×10-4
|
|
焊接法蘭（GB6070）
|
1.6×106～1.3×10-4
|
|
快卸法蘭（GB4982）
|
0.1×106～1.3×10-4
|
|
螺紋連接
|
1.6×106～1.3×10-4
|
1、結構緊湊，重量輕，外形簡潔、美觀；2、該GUQ型氣動高真空球閥既能適用高真空，又能適用一定的正壓力下使用；由于球閥全通導，又能達到超高真空要求，所以 也能適用于加速器真空系統。3、密封結構設計獨特，改變了球閥不能滿足高真空、超高真空的現狀；4、開關扭矩小，配置氣動執行器小，工作穩定、可靠；
【 主要外形連接尺寸 】 單位：mm
|
型號
|
DN
|
D1
|
D
|
H
|
E
|
L
|
|
GUQ-10（KF）
|
10
|
12.2
|
30
|
153
|
104
|
84
|
|
GUQ-16（KF）
|
16
|
17.2
|
30
|
155
|
104
|
84
|
|
GUQ-25（KF）
|
25
|
26.2
|
40
|
163
|
140
|
114
|
|
GUQ-32（KF）
|
32
|
34.2
|
55
|
180
|
140
|
140
|
|
GUQ-40（KF）
|
40
|
41.2
|
55
|
186
|
140
|
160
|
|
GUQ-50（KF）
|
50
|
52.2
|
75
|
233
|
164
|
170
|
|
型號
|
DN
|
D
|
Do
|
H
|
E
|
L
|
n-φc
|
|
GUQ-10（F）
|
10
|
55
|
40
|
153
|
105
|
84
|
4-φ6.6
|
|
GUQ-16（F）
|
16
|
60
|
45
|
155
|
130
|
84
|
4-φ6.6
|
|
GUQ-25（F）
|
25
|
70
|
55
|
163
|
165
|
114
|
4-φ6.6
|
|
GUQ-32（F）
|
32
|
90
|
70
|
180
|
165
|
140
|
4-φ9
|
|
GUQ-40（F）
|
40
|
100
|
80
|
186
|
190
|
160
|
4-φ9
|
|
GUQ-50（F）
|
50
|
110
|
90
|
233
|
190
|
170
|
4-φ9
|
|
GUQ-63（F）
|
63
|
130
|
110
|
272
|
250
|
195
|
4-φ9
|
|
GUQ-80（F）
|
80
|
145
|
125
|
351
|
250
|
203
|
8-φ9
|
|
GUQ-100（F）
|
100
|
165
|
145
|
370
|
280
|
280
|
8-φ9
|
螺紋連接的外形及連接尺寸 （ 圖一 ）
|
型號
|
DN
|
G
|
H
|
E
|
L
|
|
GUQ-10（G）
|
10
|
1/4"
|
153
|
104
|
68
|
|
GUQ-16（G）
|
16
|
1/2"
|
155
|
104
|
72
|
|
GUQ-20（G）
|
20
|
3/4"
|
160
|
104
|
82
|
|
GUQ-25（G）
|
25
|
1"
|
163
|
140
|
90
|
|
GUQ-32（G）
|
32
|
1-1/4"
|
180
|
140
|
112
|
|
GUQ-40（G）
|
40
|
1-1/2"
|
186
|
140
|
120
|
|
GUQ-50（G）
|
50
|
2"
|
233
|
164
|
145
|
|
GUQ-63（G）
|
63
|
2-1/2"
|
272
|
164
|
185
|
|
GUQ-80（G）
|
80
|
3"
|
351
|
190
|
210
|
|
GUQ-100（G）
|
100
|
4"
|
370
|
190
|
260
|
