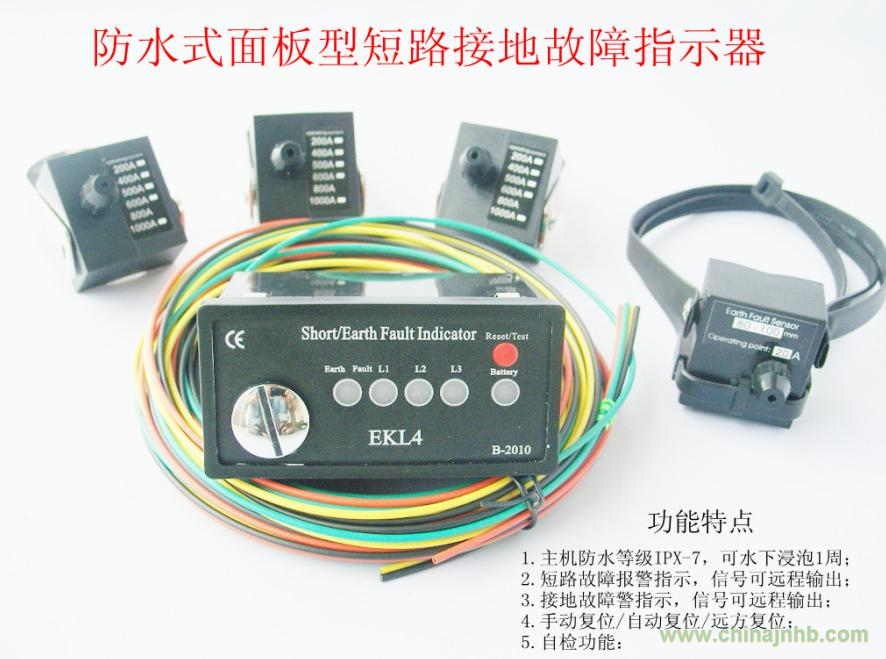

一、 概述

目 前高壓線纜的大量使用，使得線纜的故障率也相應的增加。特別在多條線纜供電系統中，如出現越級保護跳閘時，將難以判斷具體的故障電纜，有時甚至要將所有電 纜全部拆除做耐壓試驗后才能正確判斷故障電纜。其工作量大、實施困難、是難以想象的。對此有必要設計一種新型的檢測設備，實時的對各供電回路進行監控。當 線路發生故障時，能提示或直接顯示故障電纜。對提高工作效率，迅速恢復供電有著十分重要的意義。

二、 主要功能

1、 短路電流報警指示：短路電流傳感器在工作中對正在運行的高壓電纜進行在線檢測，當線路電流達到或超過短路電流的整定值時（可根據用戶要求在出廠前進行整 定），短路傳感器發出報警信號通過光纖傳輸?shù)街鳈C，主機接收到此信號后，產生相應的報警指示信號，同時可將信號發送到主控系統。

2、接地報警指示：本系統采用接地傳感器檢測用戶電纜的接地電流，當接地線路中電流達到或超過接地電流啟動報警值時（可根據用戶要求在出廠前進行整定），接地傳感器發出報警信號傳到主機，主機接收到此信號后，產生相應的報警指示信號，同時可將信號發送到主控系統。

3、自動復位系統：當指示器發生報警信號后，在12小時內如果無人工進行復位，指示器將可自動進行復位。

4、人工復位：當指示器產生報警后，可通過按下指示器主機面板上的清除按鈕進行解除報警進行人工復位。

5、測試：本系統可通過面板上的清除按鈕進行自檢工作，以檢測本機的功能。連續按下面板上的清除按鈕2秒鐘，本機進入自檢狀態，所有面板上的指示燈閃亮，輸出繼電器吸合，說明工作狀態正常。
