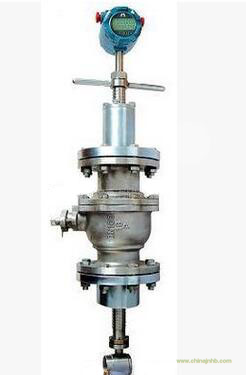

儀表名稱：插入式 渦街流量計
適用介質：蒸汽、氣體、液體
儀表精度：±1.0%R
儀表材質：不銹鋼
詳細資料
一、產品概述
LUCB型插入式渦街流量傳感器，可廣泛的適用于各種行業大口徑氣體、液體、蒸汽流量計量，也可測量含有微小顆粒、雜質的混濁液體，并可作為流量變送器用于自動控制系統中。
LUCB 型插入式渦街流量傳感器防爆型，符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定，防爆標志為ExdIIBT6。
二、工作原理
按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法)，采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4～20mADC電流信號。
三、儀表特點
a.可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）。
b.采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能。
c.壓力損失小，量程范圍寬，范圍度達1:25。
d.無可動部件，長期穩定，結構簡單便于安裝和維護。
e.可測介質溫度達+250℃。
四、技術參數
|
公稱通經（mm）
|
250，300， 400，500，600，700，800，900，1000
|
|
儀表材質
|
1Cr18Ni 9Ti
|
|
公稱壓力（Mpa）
|
PN1.6Mpa；PN2.5Mpa
|
|
被測介質溫度（℃）
|
－40～+250℃
|
|
環境條件
|
溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa
|
|
精度等級
|
示值的±2.5%
|
|
量程比
|
1:10；1:15
|
|
阻力損失系數
|
Cd<2.6
|
|
輸出信號
|
傳感器：脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V
變送器：兩線制4 ~ 20mADC電流信號
|
|
供電電源
|
傳感器：+12VDC 、+24VDC（可選）
變送器：+24VDC
現場顯示型：儀表自帶3.2V鋰電池
|
|
信號傳輸線
|
STVPV3×0.3（三線制），2×0.3（二線制）
|
|
傳輸距離
|
≤500m
|
|
信號線接口
|
內螺紋M20×1.5
|
|
防爆等級
|
ExdIIBT6
|
|
防護等級
|
IP65
|
|
允許振動加速度
|
1.0g
|
