一、 簡介

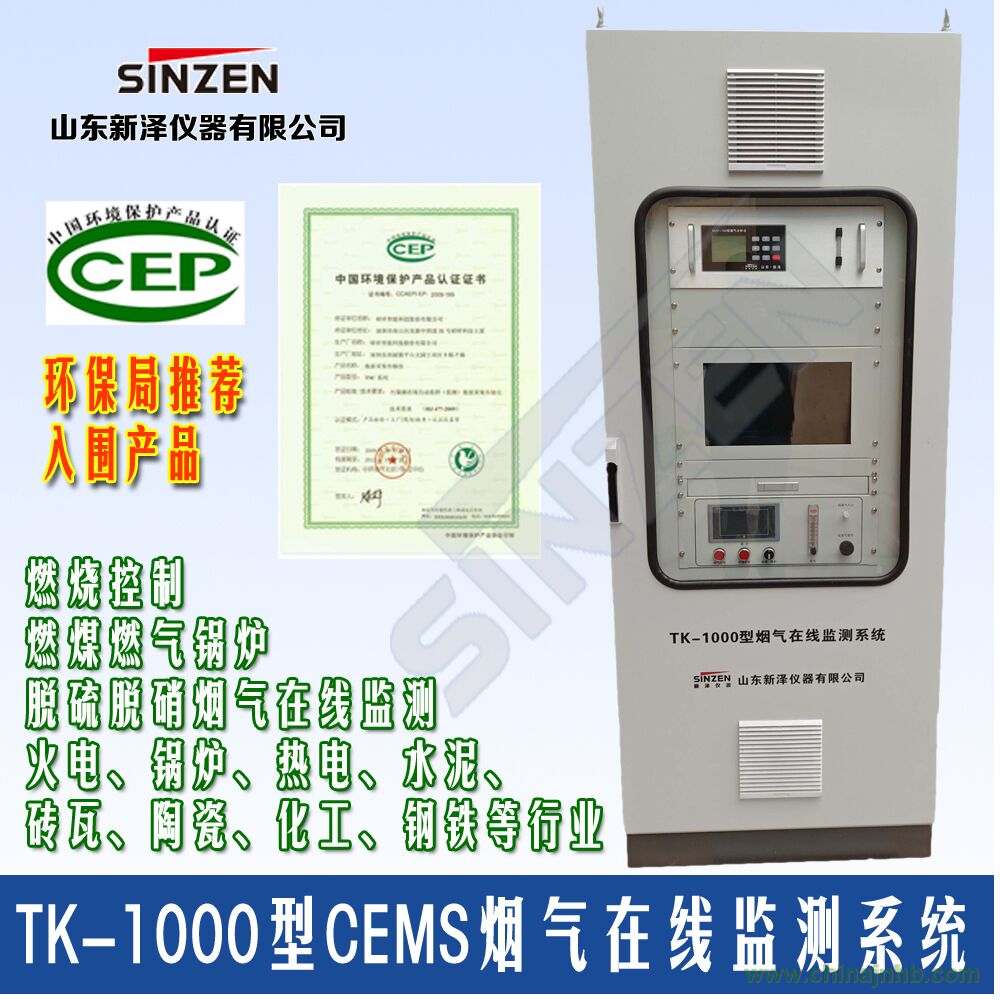

山東新澤儀器有限公司提供的TK-1000CEMS煙氣在線監測系統是針對污染源煙氣，用工業型儀器對其NO.X、SO2、O2含量、煙氣流量、煙氣顆粒物、煙氣溫度等進行連續測量，CEMS系統由以下四部分組成。

1）煙氣成份連續監測系統

2）顆粒物濃度檢測系統

3）流量檢測系統

4）DAS系統

該系統可以廣泛用于各種工業廢氣排放源的連續監測，具有很強的適應性，能夠在線測SO2濃度、NO.X濃度、顆粒物濃度、含氧量、溫度、壓力、流速和濕度等多項氣體參數。

二、特點

氣體分析儀采用西門子進口儀器，保證了氣體分析的準確、可靠。

顆粒物監測儀選用后向散射法粉塵監測儀，能夠直接測量粉塵濃度，無需線性校準，且安裝調試簡單。

樣氣預處理子系統選用日本原裝進口元件組裝，使得進入氣體分析儀的樣氣更干燥、更潔凈，延長氣體分析儀的使用壽命

主控系統使用工業控制計算機作為核心部件，提高系統的可靠性和穩定性

針對不同行業用戶使用的差異，對系統進行優化調整，使其保養周期維護更長，減少人工干預的工作量

友好的人機界面，方便操作人員對系統進行觀察和操作

智能化的監.控軟件，自動判斷排放異常情況，并提出處理建議

強大的數據庫功能，不及能夠保存5年以上的歷史數據，更能存儲系統運行狀態，使用戶能夠更快捷、更準確的判斷設備故障點

提供多種對外接口，順暢的將數據傳送至政府管理部門，并能與用戶的DCS進行無縫連接

三、概 述

TK-1000CEMS煙氣在線監測系統操作簡便、性能可靠、低維護，廣泛應用于燃燒氣體排放監測場合，如：鍋爐、焚化爐、水泥廠、鋼廠及工業燃燒過程。

從煙道中抽取較少量的氣體樣本，處理分析的典型氣體組份有：CO,SO2,NO.X,有機碳（TOC或揮發性氣體），O2分析儀安裝于室內系統柜中。我們提供一整套完善的系統包括加熱采樣管和加熱采樣線、廣泛認可的NDIR分析儀、FID分析儀、單一NO或NO.X測量采用催化轉化爐，NO與NO.X測量采用化學發光分析儀、順磁或電化學傳感器測量O2、在線煙塵分析儀、溫度與壓力傳感器，結合完善的DAS數據采集分析系統構成一套完善的煙氣在線監測系統。其自動校準、遠程診斷系統以及低維護等優勢確保該系統最大穩定性及最低的維護成本。

四、適用條件

◆工況條件：

（1）煙氣含塵量：＜100g/Nm3;

（2）介質溫度：0～500℃；

（3）含水量：適用于飽和水氣；

◆氣候條件：

（1）環境溫度：5～45℃；

（2）環境相對濕度：20～85%；

（3）大氣壓力：70～106KPa；

（4）日光照射：無直接照射；

（5）空氣流速：直吹氣流＜3m/s;

◆環境條件：

（1）安裝現場無明顯振動；

（2）配置專用地線（接地電阻小于2Ω）；

（3）無揮發腐蝕性、爆.炸性氣體；

（4）通風良好；

五、 系統技術指標

1）適應范圍：煙氣成份、煙塵、流量、溫度參數的在線分析與連續監測。

2）減小電擊事件影響的措施，采用以下兩種措施以使電擊事件影響最?。罕ＷC系統接地，信號要加信號隔離器，在電纜的進口和出口安裝電涌抑制裝置，用于系統電涌抑制設計。

3）設備接地最大電阻：設備接地最大電阻小于4歐。

4）煙道上設備的保護方法：煙道上沒有防護罩的部件能夠經受住高溫并且使絕緣的；所有布置在室外或環境條件惡劣地方的控制箱、柜全部采用碳鋼噴塑材料，防護等級不小于IP65.

5）防止探頭管線堵塞的措施：采樣探頭是帶溫度控制裝置的，探頭溫度控制在120～160℃，水份一直處于蒸汽狀態，不會液化，探頭過濾器過濾精度達到5um，可把絕大多數粉塵過濾掉，同時，探頭有定時反吹功能，可將附著在探頭過濾器芯上的粉塵吹回?zé)煹馈Ｋ?，采樣探頭及管線不會產生堵塞。

6）校準氣儲存方法及要求：標準氣儲存在環境條件控制的儀表間內，標氣瓶用木材制作或鋼鐵制作的托架固定在離主機柜1～2米的墻壁上，瓶底放在地上，確定標氣瓶固定可靠，并易于拆裝，標氣瓶通過減壓閥、耐腐蝕的氣管連接到氣樣控制單元或者直接接到分析儀的標準口上，檢查密封性，標氣瓶出.氣口和減壓閥出.氣口配備壓力表，以指示壓力和剩余的容量。環境要求：溫度5～45℃，相對濕度：0～75%，附近無強烈熱源和震動源。
