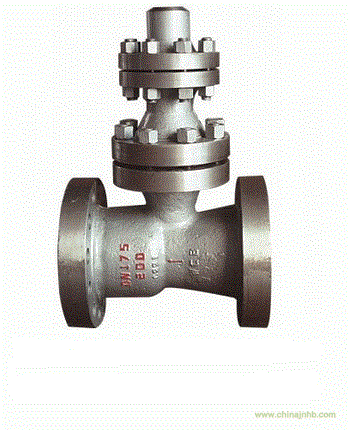

H48Y(H)-200空排止回閥，主要用于火電廠給水泵出口處。配合水泵最小流量再循環閥(泵保護閥)工作，維持系統的安全運行。自貢東能電站閥門有限公司 0813-5105008
用途:
空排止回閥安裝在火電機組的高壓給水泵出口管道上,防止給水倒流,保護給水泵.該閥配合水泵最小流量自動再循環旁閥工作,當給水泵在低負荷或者出口截門關閉狀態時,自動再循環旁路閥應處于開啟位置,以保證水泵的安全運行.當空排止回閥開啟時,再循環旁路閥就自動關閉.
作用原理及結構特點
1,作為原理:打開出口閥,給水泵啟動,給水達到一定的壓力后,閥瓣在給水壓力的作用下升一定的高度,推離閥座,給水即流出.同時由于閥瓣的上升,帶動連桿轉動,撥動排空口閥片,使再循環的刀片式活門向下移動,關閉排空口,當給水流量減少時,閥瓣下落,推動連桿撥開排空閥片,開啟再循環門維持水泵最小的允許流量,當停泵時,閥瓣自動下落,關閉閥口通道,防止高壓水錘給水系統的破壞.
2,結構特點:
A,該閥配合再循環旁路閥工作,維持系統的安全運行.
B,主閥瓣上下移動,介質倒流時,借助介質壓力及彈簧作用下關閉通道,此時旁路閥開啟,當主閥瓣全開時,旁路閥關閉.
C,閥瓣密封采用不銹鋼堆焊而成,耐磨,抗擦傷性強,密封可靠.
D,閥門應垂直安裝.
|
公稱壓力 PN/MPa
|
殼體試驗壓力 Ps/MPa
|
工作壓力 PN/MPa
|
適用介質
|
工作溫度/℃
|
|
20．O
|
30．O
|
20．O
|
水
|
≤160
|
|
零件名稱
|
材料
|
|
閥體、定位輪、連接法蘭、排氣法蘭、法蘭蓋
|
碳素鑄鋼
|
|
導向軸、拔叉、軸套、滑塊、排放套、排氣盤
|
不銹鋼
|
|
螺栓、螺柱
|
鉻鉬鋼
|
|
襯套
|
鑄鋁青銅
|
|
閥瓣、閥瓣體、閥瓣軸、連接叉、螺母
|
優質碳素鋼
|
