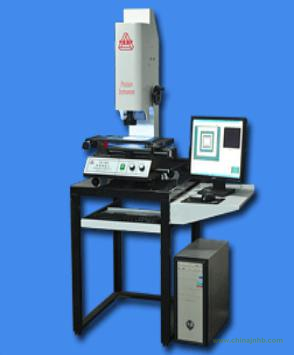

概述:
本系列產品結合傳統光學與最新數位科技，具有強大的軟件功能，可將以往用肉眼在傳統顯微鏡下所觀察到的影像將其數位化，并將其儲存入電腦中作各式量測、繪圖再可將所得之資料儲存于電腦中，以便日后存檔或電子郵件的發送。適用于工程開發、繪圖、品質檢測等用途。
產品特點：
測量方便、繪圖簡單、精確度高、易學易懂、描邊過 程可以任意調整，直到滿意為止，可以將所畫圖形輸入 AutoCAD中，成為完整的工程圖。
新建文件、打開文件、保存文件、設定比例尺、系統校正、測量角度、測量線段長度、測量距離，測量原弧及兩個圓偏心、畫線、圓、弧及線段之垂直線，水平線，修改線段、標注尺寸、自動檢測、自動尋邊，可將當前影像拍下， 以圖片格式儲存。
參數規格
|
儀器型號
|
2010
|
3020
|
4030
|
5040
|
|
工
作
臺
|
金屬臺尺寸
|
350*200
|
400*330
|
600*450
|
660*560
|
|
玻璃臺尺寸
|
260*150
|
350*250
|
450*350
|
540*440
|
|
運動行程
|
200*l00*l50
|
300*200*200
|
400*300*250
|
500*400*200
|
|
儀器重量
|
145
|
300
|
350
|
500
|
|
測量與瞄準系統
|
攝影機：彩色1／3”CCD攝影機
|
|
變焦物鏡倍率：0．7~4．5X
|
|
顯示器總倍率：1 8~1 20X
|
|
工作距離：95mm
|
|
物方視場：7~1．1mm
|
|
數顯解析度：0.001mm
|
|
X，Y坐標示值誤差≤(3+L／150)μm（L為被測長度單位：mm）
|
|
照明：表面光源與透射光源均用LED，亮度可調 電源：220V（AC），50HZ，30W
|
