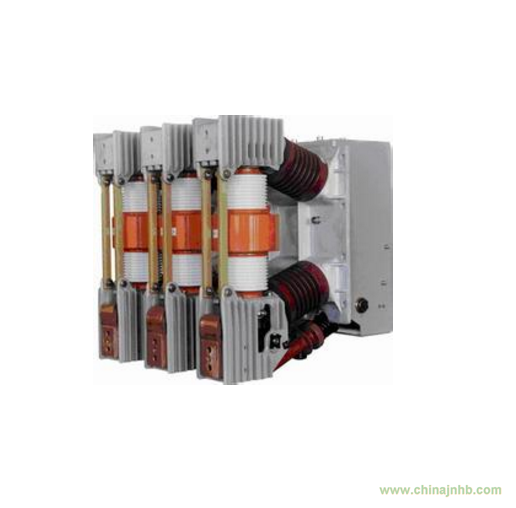

ZN12-12型戶內真空斷路器主要用于12kV電力系統，作為發電廠、變電站以及工礦企業動力設備的保護和控制單元。適用于頻繁操作場所

 ZN12-12系列真空斷路器是在西門子3AF技術基礎上而開發的一種應用范圍較廣的戶內開關產品。額定電壓12kV、三相交流50Hz的戶內高壓開關。適于作發電廠、變電所等輸配電系統的控制或保護開關，尤其適用于開斷重要負荷及頻繁操作的場所。該系列斷路器可配用于各種類型的間隔式、鎧裝式金屬封閉開關柜。 該系列斷路器的操動機構為彈簧儲能式，可以用交流或直流操作，亦可用手動操作。

 ZN12-12型戶內高壓真空斷路器是額定電壓12~40.5kV、三相交流50Hz的戶內高壓開關，是引進德國西門子公司技術制造的產品。斷路器的操動機構為彈簧儲能式，可以用交流或直流操作，亦可以用手動操作，它的結構簡單，開斷能力強，壽命長，操作功能齊全，無爆炸危險，維修簡便，適用于作發電廠、變電所等輸配電系統的控制或保護開關，尤其適用于開斷重要負荷及頻繁操作的場所。本斷路器可進行頻繁的操作，具有多次開斷和快速重合閘的能力。斷路器主要由真空滅弧室、操動機構及支撐部分組成。在角鋼板焊接而成的機構箱上固定六只環氧樹脂澆注絕緣子，三只滅弧室通過由鑄鋁的上、下出線端固定在絕緣子。下出線端上有軟連接，軟聯接與真空滅弧室動導桿上的導電夾相連，在動導桿的底部裝有萬向桿端軸承，該桿端軸承通過一軸銷于下出線端的杠桿相連，開關主軸通過三根絕緣拉桿把力傳遞給動導桿使開關合分閘
