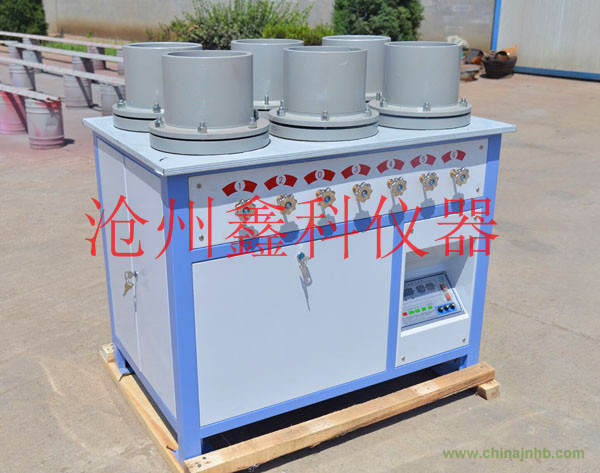

HP-4.0型自動調壓混凝土抗?jié)B儀，已是各大科研單位、大專院校、工程檢測單位首選供應商?；炷量?jié)B儀廠家自動調壓混凝土抗?jié)B儀適用于混凝土搞滲性能的試驗和搞滲標號的測定，同時可用于其它建筑材料透氣測定和質量檢測。主模愛用優質鋼，臺面采用不銹鋼板。 適用作混凝土抗?jié)B性能的測定和試驗研究，同時也可利用它作建筑材料的測定 和質量檢驗。
1、允許最大工作壓力：4MPa
2、工作方式：自動恒壓
3、一次可作試件數：6個
4、試模幾何尺寸
上口直徑 174mm
下口直徑 185mm
高度 165mm
5、柱塞泵參數
柱塞直徑 12mm
行程 10mm
往復頻率 154次/分
流量 165mm
6、電動機
自動調壓混凝土滲透儀型號 HP-4.0
功率 90W
轉速 1390轉/分
7、外形尺寸 960X650X975(mm)
8、總重 約210KG
本儀器適用于混凝土搞滲性能的試驗和搞滲標號的測定，同時可用于其它建筑材料透氣測定和質量檢測。主模愛用優質鋼，臺面采用不銹鋼板。
自動調壓混凝土抗?jié)B儀主要技術參數：
工作壓力：4MPa/cm2；
一次同時可做試驗件：6個；
電機功率：90W；
工作方法：微電腦自動加壓；
試模幾何尺寸:175*185*150
轉速:1390r/min
混凝土抗?jié)B儀維護保養
1、減速箱內應注入一定量的黃油，并根據情況進行加油
2、水泵的活塞及兩導柱，8小時注機油潤滑一次，每次3--4滴即可
3、每次試驗完畢后，應將水儲滿，管路和泵體中的水放盡，試模部分擦凈，并涂以防銹油漆，各裸露面 均應擦凈，然后加蓋外罩
混凝土滲透儀包裝及運輸
運輸錢應用木箱(內壁有油氈)包裝，并用螺栓將儀器與箱底固定好，然后罩上塑料罩，運輸過程中箱 體傾角不得大于25°，并不得撞擊和較大的震動。
混凝土抗?jié)B儀簡要概述
混凝土是現代建筑中被廣泛使用的一種人造石材，對于某些建筑，例如水工建筑，水下水中、地下和其 他建筑工程，要求混凝土構筑物具有特殊的性能-----抗?jié)B性能，所謂抗?jié)B性能是指混凝土能抵水或其他 液體(清油、重油等)介質在壓力作用下滲透的性能。
HP40型混凝土滲透儀，適用于作混凝土抗?jié)B性能的測定和試驗研究，同時也可利用它作建筑材料的測定 和質量檢驗。
混凝土滲透儀技術性能
1、允許最大工作壓力：4MPa
2、工作方式：自動恒壓
3、一次可作試件數：6個
4、試模幾何尺寸
上口直徑 174mm
下口直徑 185mm
高度 165mm
5、柱塞泵參數
柱塞直徑 12mm
行程 10mm
往復頻率 154次/分
流量 165mm
6、電動機
混凝土滲透儀型號 JLOF--0.12
功率 90W
轉速 1390轉/分
7、外形尺寸 960X650X975(mm)
8、總重 約210KG
自動調壓混凝土滲透儀結構原理
混凝土滲透儀，是利用密封容器和其連接的管路系統各處的壓強相等，(忽略水頭不計)以水泵 施壓，并通過電接點壓力表和簡單的電器控制系統，保持壓力在規定的范圍內來進行試驗的簡易裝置。
混凝土滲透儀由機架試模，分離器、水泵蓄水罐和電氣控制等部分組成，各部分的結構和作用分 述如下
1、混凝土滲透儀機架的試模部分
加價是采用型鋼焊接而成的，上面鋪上1.0毫米的不繡鋼托盤，用在M10的螺栓將試模座托盤固定機架上 ，試模與試模座通過M12的螺栓相連接中間的“O”形橡膠圈起密封作用和作用，緊固試模采用專用的內 六方扳手。
2、混凝土滲透儀分離器部分
分離器是將閥門和一個回水閥門集中安放在一個儀器前面，主要是控制六個試體的水路的通或
截止用，回水閥門用以減壓。
3、混凝土滲透儀水泵部分
水泵是以90瓦電動機為動力源，要過兩級齒輪變速，帶動偏心軸旋轉，然后再通過導柱和連桿而驅使柱 塞作往復運動而進行工作的，由于水泵的流量很小，因此可近似地認為供給試體的水壓為靜止，水泵還 可用手動方式進行工作，
4、混凝土滲透儀蓄水罐部分：
蓄水罐是儲水的容器，還可起壓力水的減緩沖擊的作用，試驗前用附件漏斗，通過注水咀將水注入儲水 罐中，試驗完畢后，將罐內誰通過房水咀放盡。
5、混凝土滲透儀電器控制部分：
混凝土滲透儀 混凝土滲透儀的電器控制部分工作過程如下：
①用手撥動電接點壓力表中的兩根限壓桿，將其調撥到所需要的壓力范圍2和3上。
②閉合開關，接通控制電路電源，控制系統開始工作，水泵將水壓升到電接點壓力表所予撥的兩根限壓 桿的壓力范圍內。
③水泵工作致使水壓升高,隨著水壓的升高,壓力表中的指針壓轉動,由于彈簧的作用,下限觸頭也隨之轉 動,動觸頭與下線觸頭一直保持接觸,故升壓過程持續地進行壓力表中的指針一直升壓轉動.
④當水壓升高,指針轉到位置2時,自動停止加壓,當壓力下降到下限指針時立即自動加壓,實現了自動控制 壓力的作用.
混凝土滲透儀試驗方法
1、混凝土滲透儀試體成型養護
用成形膜并根據設計要求的配比制作試體，然后按部標或國標的規范進行養護。
2、混凝土滲透儀在試驗前將試體從養護箱中取出，將試模加熱40°C左右并將封閉用的蠟加熱到完全溶化，然后 將試體圓周在溶化的滾動一周，將沾有蠟的試體用壓力機壓入試模內。
3、混凝土滲透儀滲透試驗
(1)灌水
將注水咀的帽擰下，同時打開各個截門，把漏斗置于注水咀，灌水于儲水罐水待其灌滿，并要求試模地 盤內也充滿水，這時可將六個通向試模的截門關上。
(2)安裝試模
把封好的試體的試模，可靠的裝固在儀器上，
(3)啟動前先將電接點壓力的兩限壓指針轉到0.3mPa/平方厘米的位置上，既上限指針和下限指針分別 轉到
③水泵工作致使水壓升高,壓力表中的指針升壓轉動,由于彈簧的作用,下限觸頭也隨之轉動,0.3mPa和 0.4mPa的位置上，從而使電器控制系統保持試驗水壓在此范圍內
(4)打泵事，關閉O號閥門，壓力自動停止后再打開1--6號閥門
(5)混凝土滲透儀試驗時，水壓從0.3mPa/平方厘米開始，以后每隔8小時并隨時注意觀察六個試體上端面的情況
(6)當六個試體的端面有2個呈現有壓力水滲透出來時，記下此時的水壓作為試驗的壓力值。
