一、產品簡介

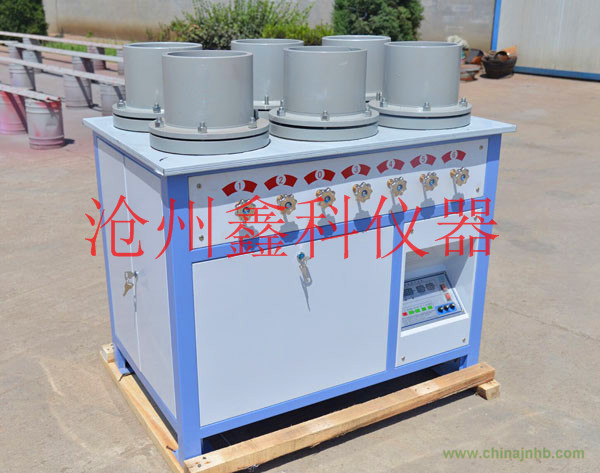

HP-4.0型自動調壓混凝土抗?jié)B儀適用于測定混凝土的抗?jié)B性能的實驗和抗?jié)B標號的測定,同時也可利用它做建筑材料透氣性的測定和質量檢查，因此得到了有關生產、施工、設計、教研等部門的廣泛使用。

二、主要技術參數
1、最大工作壓力：4MPa
2、工作方式：自動恒壓
3、一次可作試件數：6個
4、試模幾何尺寸（亦稱主模）
上口直徑：174mm
下口直徑：185mm
高 度：165mm
5、柱塞泵參數：
流量 0.11L/min 水泵柱塞直徑 12mm 行程 10mm 往復頻率 154次/分

6、電動機：
功率：90W 1390r/min
電源：380V-50HZ
7、外形尺寸：960*650*975mm
8、質量：≈210kg

三、工作原理及其機構
HP-4.0型混凝土抗?jié)B儀是利用密封容器與其連通連接的管路系統各處的壓強相等原理（水頭疏忽不計），以水泵施壓，并通過智能數控表保持壓力在規定的范圍內來進行試驗的簡易裝置。
HP-4.0型混凝土抗?jié)B儀主要由機架試模、分離器、水泵、蓄水罐和電氣控制部分組成，各部分的結構和作用分述如下：
1、機架試模部分：
機架是采用型鋼焊接而成的，上面鋪上1.5mm厚的鋼板托盤，M10的螺栓將試模座托盤固定在機架上，試模與試模之間通過M12的螺栓相連接，中間的“Ｏ”形橡膠圈起密封作用。試體是用生鐵成形后封裝在試模之中，緊固試模采用專用內六方扳手。
２、分離器部分：
分離器是將閥門和一個回水截門集中安放在儀器前面，主要是控制六個試體的水路的通或截止用，回水截門用以減壓。
3、水泵部分：
水泵是以90瓦電動機為動力源，通過兩極齒輪變速，帶動偏心軸旋轉，然后再通過導柱和連桿而驅使柱塞作往復運動而進行工作的。由于水泵的流量很小，因此可近似地認為供給試體的水壓為靜態。
4、蓄水罐部分：
蓄水罐是貯水的容器，還可起壓力水的減緩沖擊作用，試驗前用漏斗，通過注水咀將水注入貯水罐中，試驗完畢后，將罐內水通過放水咀放盡。

5、電器控制部分
