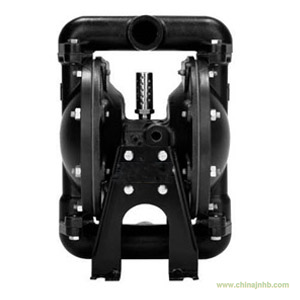

德國萊肯(LYKAN)氣動雙隔膜泵筒介

氣動雙隔膜泵，泵體其有四種材質：塑料、鋁合金、鑄鐵、不銹鋼。而膜片根據不同液體介質分別采用丁腈橡

膠、氯丁橡膠、氟橡膠、聚四氟乙烯、聚四六乙烯。以滿足不同用戶的需要。安置在各種特殊場合，用來抽送種常規泵不能抽吸的介質。

LYKAN氣動雙隔膜泵工作原理：

氣動雙隔膜泵采用壓縮空氣、氮?dú)饣蛱烊粴庾鳛閯?dòng)力。主定向（氣動）控制閥將壓縮空氣分配至氣體腔室，向隔膜的內表面上施加均勻壓力。同時排出的氣體從泵另一側后方通過氣閥組件導向端口排出。 氣動雙隔膜泵內腔氣體壓力超過液體腔壓力，隔膜連桿來回移動，在一側進行排放，在另一側進行吸入。排放和吸入液體的方向由止回閥（球閥或片狀閥）的方向控制。吸入行程使泵執行吸入。吸入行程可降低艙室壓力，增加腔室體積。從而生成大氣壓力壓差，推動液體經過吸入管道，穿過吸入側止回閥，流入外部液體腔。吸入側行程還可啟動泵的往復（移位、行程或循環）運動。氣動雙隔膜泵通過行程機械拉動吸入隔膜的移動氣動雙隔膜泵的內板與對準的驅動柱塞發生接觸，移動導向閥芯。導向閥激活后，便向主定向氣閥的另一端發出壓力信號，氣動雙隔膜泵使壓縮空氣方向改向內部腔室的另一側如此反復運動完成介質的連續輸送。

LYKAN氣動雙隔膜泵工作原理圖示：

氣動隔膜泵是一種氣動式正向位移自吸泵，右邊之泵動解說圖顯示泵在未自吸前初次泵動之流動模式。

圖1：空氣經由氣閥壓縮進入膜片A之背面，由膜片擠壓液室。此種以空氣驅動的方式可免除一般活塞驅動之機械應力，從而顯著地延長膜片的壽命。在壓縮空氣將膜片A（圖中隔膜連桿右側膜片）推離中心體時，另一端之膜片B（（圖中隔膜連桿左端膜片））同時被連結之中心軸拉向中心體，此時，膜片B背面之空氣由出口排放到泵體外。如此使B室形成真空狀態，因而能靠外面大氣壓力之作用將流體由入口支管將閥球推離閥座使流體能自由地進入B室直至填滿。

圖2：當受空氣擠壓之膜片A達到其位移極限時，空氣 閥會將空氣引導至膜片B之背面，同樣形成擠壓力而使其推離中心體，同時將連結的膜片A拉回中心體，此時膜片B之驅動所產生的液壓將入口閥球推回閥座，同時將出口閥球推離閥座使流體能被擠壓而從出口排出泵體 外。膜片A被拉回中心體這個動作使A室形成真空狀態，因而能靠大氣壓力作用將流體由入口支管將閥球推離閥座而進入A室直至填滿。

LYKAN氣動雙隔膜泵特點：

1、 氣動隔膜泵不會產生電火花：氣動隔膜泵不用電力作動力，接地后又防止了靜電火花。

2、 不會過熱：壓縮空氣作動力，在排氣時是一個膨脹吸熱的過程，氣動泵工作時溫度是降低的，無有害氣體排出

3、 可以通過含顆粒液體：因?yàn)槿莘e式工作且進口為球閥，所以不容易被堵。

4、 對物料的剪切力極低：工作時是怎么吸進怎么吐出，所以對物料的攪動最小，適用于不穩定物質的輸送.

5、 流量可調節，可以在物料出口處加裝節流閥來調節流量。

6、 氣動隔膜泵具有自吸的功能。

7、 可以空運行，而不會有危險。

8、 可以潛水工作。

9、 氣動隔膜泵可以輸送的流體極為廣泛，從低粘度的到高粘度的，從腐蝕性得到粘稠的。

10、沒有復雜的控制系統，沒有電纜、保險絲等。

11、氣動隔膜泵體積小、重量輕，便于移動。

12、無需潤滑所以維修簡便，不會由于滴漏污染工作環境。

13、百分之百的能量利用，當關閉出口，泵自動停機，設備移動、磨損、過載、發熱

14、氣動隔膜泵始終能保持高效，不會因?yàn)槟p而降低。

15、氣動隔膜泵沒有動密封，維修簡便避免了泄漏。工作時無死點。

LYKAN氣動雙隔膜泵適用場合：

由于氣動隔膜泵具有以上特點，所以在世界上隔膜泵自誕生以來 正逐步侵入其他泵的市場，并占有一席之地。如：噴漆、陶瓷業中隔膜泵已占有絕對的主導地位，而在其他的一些行業中，像環保、廢水處理、建筑、排污、精細化工中正在擴大它的市場份額，并具有其他泵不可替代的地位。氣動隔膜泵的優勢在于：

1、由于用空氣作動力，所以流量隨背壓（出口阻力）的變化而自動調整，適合用于中高粘度的流體。而離心泵的工作點是以水為基準設定好的，如果用于粘度稍高的流體，則需要配套減速機或變頻調速器，成本就大大的提高了，對于齒輪泵也是同樣如此。

2、在易燃易爆的環境中用氣動泵可靠且成本低，如燃料、火藥、炸藥的輸送，因?yàn)椋旱谝?、接地后不可能產生火花；第二、工作中無熱量產生，機器不會過熱；第三、流體不會過熱因?yàn)楦裟け脤α黧w的攪動最小。

3、在工地惡劣的地方，如建筑工地、工礦的廢水排放、由于污水中的雜質多且成分復雜，管路易于堵塞，這樣對電泵就形成負荷過高的情況，電機發熱易損。氣動隔膜泵可通過顆粒且流量可調，管道堵塞時自動停止至通暢。

4、另外隔膜泵體積小易于移動，不需要地基，占地面極小，安裝簡便經濟?？勺鳛橐苿?dòng)式物料輸送泵。

5、在有危害性、腐蝕性的物料處理中，隔膜泵可將物料與外界完全隔開。

6、或是在一些試驗中保證沒有雜質污染到原料。

7、可用于輸送化學性質比較不穩定的流體，如：感光材料、絮凝液等。這是因?yàn)楦裟け玫募羟辛Φ?，對材料的物理影響小?
