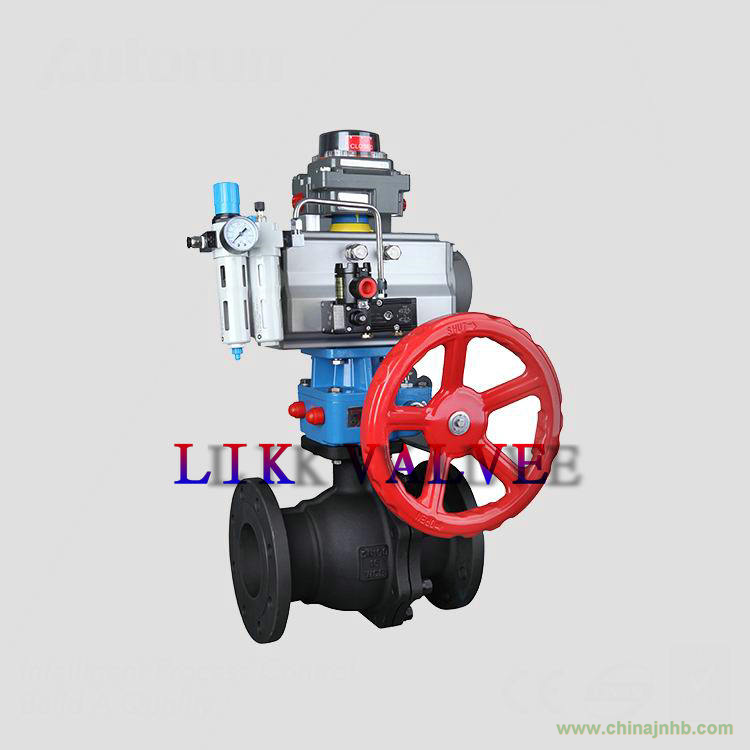

進口氣動碳鋼帶手動球閥
德國萊克閥門中國總代理-germany lik valves international
概述
不銹鋼氣動法蘭球閥由氣動執行器和精密鑄造高平臺球閥組成，以?xún)艋稍飰嚎s空氣為動力源，接受氣信號或電氣閥門
定位器、電磁閥等附件，接受電信號進行工作，具有整體結構緊湊，開閉迅速操作簡單可靠性好等特點。
進口氣動碳鋼帶手動球閥設計特性:
■ 防火結構設計
■ISO 5211平臺設計便于安裝自動開關裝置
■閥桿與閥體之間防靜電裝置
■閥桿防爆出裝置設計
閥體
|
閥體形式
|
直通鑄造球型閥
|
|
公稱通徑
|
DN15～300mm
|
|
公稱壓力
|
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
|
|
法蘭標準
|
JIS、ANSI、GB、JB、HG等
|
|
連接形式
|
法蘭式、螺紋式、焊接式
|
|
閥蓋形式
|
整體式
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨
|
閥內件
|
閥芯形式
|
O型球體閥芯
|
|
流量特性
|
快開特性
|
執行機構
|
執行器型號
|
GT、SR、ST、AT、AW系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-30～+70℃
|
|
作用形式
|
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
進口氣動碳鋼帶手動球閥流量系數Kv
|
公稱通徑 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數KV
|
21
|
38
|
72
|
112
|
170
|
273
|
384
|
512
|
940
|
1452
|
2222
|
3589
|
5128
|
7359
|
