產品名稱：
|

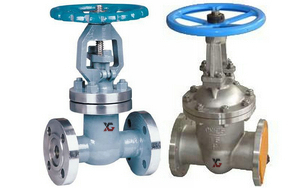

鑄鋼閘閥
|
產品型號：
|
Z41H
|
|
驅動方式：
|
手動,氣動,電動,傘齒輪
|
連接形式：
|
法蘭,焊接,螺紋
|
|
結構形式：
|
楔式
|
密封結構：
|
硬密封
|
|
壓力范圍：
|
1.6-16Mpa
|
公稱通徑：
|
DN15-600
|
|
常用材質：
|
WCB,鉻鉬鋼,不銹鋼,合金鋼等
|
銘牌：
|
雄工品牌
|
|
產品說明
|
|
相關產品
|
|
訂貨流程
|
|
鑄鋼閘閥,鑄鋼法蘭閘閥啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,
不能作調節和節流。
閘閥具有流體阻力小,密封面受介質沖刷和侵蝕小。啟閉較省力.介質流向不受限制.不擾流、不降低壓力.形體簡單.結構長度短.制造工藝性好.適用范圍廣等優點。
鑄鋼法蘭閘閥的種類，按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥，楔式閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。
鑄鋼閘閥操作方式有：手動、齒輪傳動、電動、氣動等。
鑄鋼閘閥應用范圍：
鑄鋼法蘭閘閥適用于公稱壓力PN1.6～6.4MPa,工作溫度-29～600℃的石油、化工、藥類、化肥、電力行業等各種工況的管路上，切斷或接通管路介質，不能作調節和節流。適用介質為：水、油品、蒸氣、酸性介質等。
鑄鋼閘閥結構特點與優勢：
閘閥的結構設計合理，密封可靠，通道流暢，流阻系數小。
閘板、閥座密封面用鐵基合金堆焊或司太立鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
采用楔式彈性閘板或鋼性楔式單閘板結構，中大口徑設置滾動軸承，開關靈活，啟閉輕松。
閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷性和耐磨性。
可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
閘閥的安裝與維護應注意以下事項：
手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
雙閘板閘閥應垂直安裝（即閥桿處于垂直位置
, 手輪在頂部 ）。
帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力
）。
帶傳動機構的閘閥，按產品使用說明書的規定安裝。
如果閥門經常開關使用 ,
每月至少潤滑一次。
鑄鋼閘閥的安裝使用
1.安裝前須檢查閥門內腔和密封面等部位，不允許有污物或砂粒附著；
2.各連接部位螺栓，要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5.用戶在安裝閥門時，必須預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7.閘閥產品必須定期保養，不得隨意碰撞及擠壓，以免影響密封。
鑄鋼法蘭閘閥標準規范：
設計制造標準：GB/T
12234-2007
結構長度標準：GB/T
12221-2005
連接法蘭標準：GB/T
9113
壓力溫度等級：GB/T
12224-2005
試驗檢驗標準：GB/T
13927-2008
閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閘閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座,以保證密封面的密封性。閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥亦叫明桿閘閥。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動,也就是將操作轉矩變?yōu)椴僮魍屏Αｉ_(kāi)啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象,通常在開到頂點位置上,再倒回1/2－1圈,作為全開閥門的位置。因此,閥門的全開位置，按閘板的位置即行程來確定。有的閘閥,閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動,而使閘板提升,這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。
閘閥原理
關閉件（閘板）沿通路中心線的垂直方向移動做全開和全關切斷用。
閘閥選用
閘閥閘閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，一般不作為調節或節流使用。
分類
閘閥閘閥根據分類方法不同可分為：平行式閘閥、楔式閘閥、升降式閘閥、旋轉桿式閘閥、快速啟閉閘閥、縮口閘閥、平板閘閥等。
閘閥特點
流體阻力小，適用的壓力、溫度范圍大，介質流動方向不受限制，密封性能良好。
聯系我們
上海雄工閥門有限公司
電話：021-31263381 (陳工)
傳真：021-60298264
手機：13512135667
郵箱：xgfm021@163.com
地址：上海市嘉定區華亭工業園區1199號 網址：http://www.xgfmvalve.com
鑄鋼法蘭閘閥-性能規范
|
型號
|
公稱壓力
(MPa)
|
實驗壓力
|
工作溫度(℃)
|
適用介質
|
|
強度水（MPa）
|
密封（水）空氣（MPa）
|
低壓密封空氣（MPa）
|
|
Z41H-16C
Z41W-16P(R)
|
1.6
|
2.4
|
1.8
|
0.6
|
≤425
|
酸類
|
|
Z41W-25P(R)
|
2.5
|
3.8
|
2.8
|
0.6
|
≤200
|
醋酸類
|
|
Z41W-40P(R)
|
4.0
|
6.0
|
4.4
|
0.6
|
≤200
|
酸類
|
|
Z41W-64P(R)
|
6.4
|
9.6
|
7.0
|
0.6
|
≤200
|
醋酸類
|
鑄鋼法蘭閘閥-主要零件材質
|
閥體/閥蓋
|
ZGICr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12M02Ti
|
ZG00Cr17Ni14M02
|
WCB
|
|
零件名稱
|
ZGICr18Ni9Tit系列
|
ZG00Cr18Ni10系列
|
ZG1Cr18Ni12M02Ti系列
|
ZG00Cr17Ni14M02系列
|
WCB系列
|
|
閘板
|
ZGICr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12M02Ti
|
ZG00Cr17Ni14M02
|
1Cr13
|
|
閥桿
|
1Cr18Ni9Ti
|
00Cr18Ni10
|
1Cr18Ni12M02Ti
|
00Cr17Ni14M02
|
1Cr13
|
|
填料
|
PTFE編織
|
PTFE編織
|
PTFE編織
|
PTFE編織
|
石墨
|
|
墊片
|
304L＋PTFE
|
304L＋PTFE
|
316＋PTFE
|
316L＋PTFE
|
石墨
|
|
壓蓋
|
ZGICr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12M02Ti
|
ZG00Cr17Ni14M02系列
|
WCB
|
|
填料壓環
|
1Cr18Ni9Ti
|
00Cr18Ni10
|
1Cr18Ni12M02Ti
|
00Cr17Ni14M02
|
1Cr13
|
|
螺栓
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
35CrMoA
|
|
螺母
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
45
|
鑄鋼法蘭閘閥-1.6MPa主要連接尺寸
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
L
|
mm
|
130
|
150
|
160
|
180
|
200
|
250
|
265
|
280
|
300
|
325
|
350
|
400
|
450
|
500
|
550
|
600
|
650
|
700
|
800
|
|
H
|
mm
|
175
|
180
|
210
|
210
|
350
|
358
|
373
|
435
|
500
|
614
|
674
|
818
|
1225
|
1415
|
1630
|
1780
|
2050
|
2181
|
2599
|
|
W
|
mm
|
180
|
180
|
200
|
200
|
200
|
240
|
240
|
280
|
320
|
360
|
360
|
400
|
450
|
500
|
500
|
600
|
720
|
720
|
720
|
鑄鋼法蘭閘閥-2.5MPa主要連接尺寸
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
L
|
mm
|
130
|
150
|
160
|
180
|
200
|
250
|
265
|
280
|
300
|
325
|
350
|
400
|
450
|
500
|
550
|
600
|
650
|
700
|
800
|
|
H
|
mm
|
175
|
180
|
210
|
210
|
350
|
358
|
373
|
435
|
500
|
614
|
674
|
818
|
1225
|
1415
|
1630
|
1780
|
2050
|
2181
|
2599
|
|
W
|
mm
|
180
|
180
|
200
|
200
|
200
|
240
|
240
|
280
|
320
|
360
|
360
|
400
|
450
|
500
|
500
|
600
|
720
|
720
|
720
|
鑄鋼法蘭閘閥-4.0MPa主要連接尺寸
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
mm
|
130
|
150
|
160
|
180
|
200
|
250
|
280
|
310
|
350
|
400
|
450
|
550
|
650
|
750
|
850
|
950
|
|
H
|
mm
|
175
|
180
|
210
|
210
|
350
|
358
|
373
|
435
|
500
|
614
|
674
|
818
|
1225
|
1415
|
1630
|
1780
|
|
W
|
mm
|
180
|
180
|
200
|
200
|
200
|
240
|
240
|
280
|
320
|
360
|
360
|
400
|
450
|
500
|
500
|
600
|
鑄鋼法蘭閘閥-6.4MPa主要連接尺寸
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
mm
|
170
|
190
|
210
|
230
|
240
|
250
|
280
|
320
|
350
|
400
|
450
|
550
|
650
|
750
|
850
|
950
|
|
H
|
mm
|
175
|
180
|
210
|
230
|
350
|
359
|
373
|
435
|
500
|
614
|
674
|
818
|
970
|
1145
|
1280
|
1450
|
|
W
|
mm
|
120
|
120
|
140
|
160
|
200
|
240
|
280
|
320
|
360
|
400
|
400
|
450
|
560
|
640
|
800
|
800
|
鑄鋼法蘭閘閥-10.0MPa主要連接尺寸
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
L
|
mm
|
170
|
190
|
210
|
230
|
240
|
250
|
280
|
310
|
350
|
400
|
450
|
550
|
650
|
|
H
|
mm
|
175
|
180
|
210
|
230
|
350
|
359
|
373
|
435
|
500
|
614
|
674
|
818
|
970
|
|
W
|
mm
|
120
|
120
|
160
|
180
|
240
|
280
|
320
|
360
|
400
|
450
|
560
|
640
|
720
|
鑄鋼閘閥-16.0MPa主要連接尺寸
|
尺寸
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
mm
|
170
|
190
|
210
|
230
|
240
|
300
|
340
|
390
|
450
|
525
|
600
|
750
|
|
H
|
mm
|
175
|
180
|
210
|
230
|
350
|
359
|
373
|
435
|
500
|
614
|
674
|
818
|
|
W
|
mm
|
120
|
120
|
140
|
160
|
200
|
240
|
280
|
320
|
360
|
400
|
400
|
450
|
|
