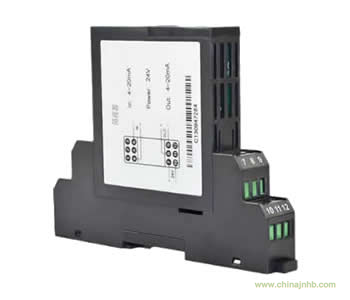

昌辰 無源隔離器（一入一出、二入二出）是在自動化控制系統中對工業信號變送、轉換、隔離、傳輸、運算的儀表，可以與各種工業傳感器、現場儀表配合，取回參數信號，隔離變送傳輸，滿足用戶本地監視遠程數據的需求。儀表廣泛應用于機械、電氣、電信、電力、石油、化工、鋼鐵、污水處理、樓宇建筑等領域的數據采集、信號傳輸轉換、PLC、DCS等工業測控系統，用來完善和補充系統模擬I/O插件功能，提高自動化控制系統的抗干擾能力，保證系統的穩定性和可靠性。
昌辰 無源隔離器（一入一出、二入二出）產品特點
輸入、輸出、電源三方完全隔離，抗干擾能力強
儀表工作不需要獨立的電源，能量來自輸入信號回路
精度高，線性度高，長期運行穩定性高
模塊化設計，體積小，功耗低，適合密集安裝
可帶電插拔，安裝、拆卸、維護方便簡單
昌辰 無源隔離器（一入一出、二入二出）技術規格參數
工作電源：輸入信號端供電
輸入信號：0~22mA范圍內的直流電流信號
輸入電壓：≤（3V+輸出負載*輸出電流）
電 壓 降：（輸入端電壓-輸出端電壓）≤3V
輸出信號：等于輸入的電流信號或與輸入成比例的電壓信號
輸出負載：電壓輸出≥500KΩ
電流輸出0~500Ω
精 度：±0.1%F.S(電流輸出)；±0.2%F.S(電壓輸出)
溫度漂移：±100PPM/℃
響應時間：≤300mS
絕緣電阻：輸入、輸出、電源之間≥100MΩ/500VDC
絕緣強度：輸入、輸出、電源之間1500VAC/1分鐘
工作溫度：0~50℃
存儲溫度：-40~85℃
相對濕度：10~90%RH
大氣壓力：86~106kPa
安裝方式：DIN35mm導軌
注：當某一輸入或輸出不用或無此功能時，對應端子懸空不接；
訂貨須知
參照選型代碼表，正確規范書寫訂貨型號代碼
舉例1 輸入：1路4-20mA，輸出：1路4-20mA
訂貨型號：TH-A420-A420
舉例2 輸入：2路4-20mA，輸出：2路4-20mA
