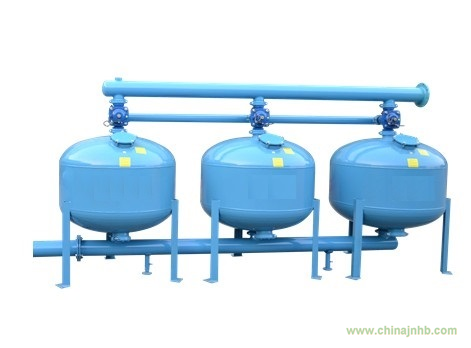

一、砂石過濾器產品概述
安徽華強環?？萍加邢薰旧a(chǎn)的砂石過濾器是目前國內外用于去除水中有機雜質的一種最常見最有效的過濾設備，通常用于工業用水處理，農業灌溉用過濾水及城市用水物理過濾等行業。砂石過濾器的過濾介質為石英砂濾料，原水經過石英砂濾料時水中的雜質被攔截，從而使出水達到過濾的目的。
1.適于處理有機物含量超過10mg/L的河水，水庫水，渠道水，湖水，或市政循環水等含有大量懸浮污物的管道水或地溝水及深井水，通常作為初級過濾器使用。過濾效果明顯、過流量大，可以滿足各種需要。
2.濾罐為金屬結構，表面采用高標準噴漆工藝，在室外長期使用不退色；防腐、防銹性能增強，罐體使用壽命長。
3. 罐體內部采用雙層結構，濾板上部為砂床及雜質存留空間，下部為清水流轉空間。且罐底留有排污口，隨時將罐底可能沉積的污物從底端清除。
4. 石英砂有效粒徑粒徑為0.6-1.0mm。
5. 最大可承壓1.0Mpa，根據用戶要求可制作更大承壓罐體。
6. 根據灌溉工程用量及過濾要求，可單獨使用，也可多個組合或與網式過濾器、碟片過濾器組合使用。作為網式、碟片過濾器的初級過濾。提高網式、碟片過濾器的過濾效果。
|
二、 優點
|
|
1、可過濾水中含雜質濃度較高的水；
2、 反沖洗功能，能實現不間斷供水。
3、接口為法蘭式和卡扣式，組裝方便
4、砂石過濾器的介質提供了三緯濾網的效果，除去雜質的能力比網式及疊片過濾器的能力強。
三、砂石過濾器工作原理
砂石過濾器是利用一種過濾介質，在常溫操作下，耐酸堿、耐氧化及PH適用范圍為在2-13之間都能正常運行的一種配置有完善的保護裝置和監測儀表,且具有深度過濾能力的過濾器。砂石過濾的原理：以砂石作為過濾層，濾層的厚度依水的混濁度而定，一般濾濾層總厚度30－50cm。過濾器進口壓力大于等于20米，進出水口間的壓差值增大到10米時易于反洗。濾層可去除水中的懸浮雜志、膠體物質及水中部分微生物。砂石過濾器的過濾原理屬深層過濾原理，過濾主要是阻力截留作用，主要用于去除水中的懸浮物。水流從過濾器進水口進入并流經過濾層后，水中的懸浮雜質被過濾層所吸附濾后的水則從濾水帽流向出水口。過濾器的清潔可通過反沖洗來完成，些時的水流是反向從濾水帽向上流出，引起過濾層的紊流擾動，此時所吸附的雜質被釋放出來并通過排放閥排出，泥垢等污染物很快被沖走，耗水量少，按用戶要求可設置全自動功能。在一定的壓力下，濾料中雜質達到飽和，這時需要對過濾器進行反沖洗。反沖洗后的過濾器重新恢復過濾性能。設備設有進出水口，反洗進水口及反洗水排污口，排氣口等，并設有手孔，裝沙口等，較大石英砂過濾器設有人孔，視鏡等方便維護觀察。
四、使用要求：
1、網式過濾器工作原理：
網式過濾器結構比較簡單，當水中懸浮的顆粒尺寸大于過濾網孔的尺寸，就會被截流，但當網上積聚了一定期量的污物后，過濾器進出口間會發生壓力差，當進處口壓力差超過原壓差0.02MPa時，就應對網芯進行清洗。
水由進水口進入網式過濾器，首先經過粗濾芯組件濾掉較大顆粒的雜質，然后到達細濾網，通過細濾網濾除細小顆粒的雜質后，清水由出水口排出。在自清洗過濾器過濾過程中，細濾網的內層雜質逐漸堆積，網式過濾器的內外兩側就形成了一個壓差。當網式過濾器壓差達到預設值時，將開始自動清洗過程：排污閥打開，主管組件的水力馬達室和水力缸釋放壓力并將水排出;水力馬達室及吸污管內的壓力大幅下降，由于網式過濾器負壓作用，通過吸嘴吸取細濾網內壁的污物，由水網式過濾器力馬達流入水力馬達室，由排污閥排出，形成一個吸污過程。當網式過濾器水流經水力馬達時，帶動吸污管進行旋轉，由水力缸活塞帶動吸污管作軸向運動，吸污器組件通過軸向運動與旋轉運動的結合將整個濾網內表面完全清洗干凈。整個清洗過程將持續數十秒。排污閥在清洗結束時關閉，增加的水壓會使水力缸活塞回到其初始位置，網式過濾器開始準備下一個沖洗周期。在清洗過程中，過濾機正常的過濾工作不間斷。
2、網式過濾器使用要求：
先將網芯抽出清洗，兩端保護密封圈用清水沖洗，也可用軟毛刷刷凈，但不可用硬物。當網芯內外都清干凈后，再將過濾器金屬殼內的污物用清水沖凈，由排污口排出。按要求裝配好，重新裝入過濾器。工作時應注意,過濾器的網芯為不銹鋼網，很薄，所以在保養、保存、運輸時格外小心，不得碰破，一旦破損就應立即更換過濾網。嚴禁篩網破損使用。
五、用途
網式過濾器適用于蔬菜、果樹、溫室、花
卉、茶園、綠地及大田各類農作物的灌溉，節水、節能、改善植物品質、提高產品檔次、維護生態平衡、利國利民，是由傳統農業向現代農業轉變的必備灌溉產品。
在你安裝和使用網式過濾器時，請認真閱讀產品使用說明書，以便你能正確使用本產品，逼免因安裝和使用不當給你帶來損失和煩惱。
本產品通常安裝在灌溉系統的首部，安裝前地面需硬化處理;法蘭連接處加密封墊，過濾器進、出水口處各安裝一個壓力表，分別和壓力表座一和壓力表座二連接，過濾器體要擺放平穩，安裝完畢后做試壓處理，在額定壓力下所有連接處不得有漏水現象。整個首部應安裝在室內。
|
六、產品特點
該設備結構簡單，操作維修方便，運行可以實現自動控制，過濾效率高，阻力小，處理流量大，反沖洗次數少。廣泛應用于純水、食品飲料水、礦泉水和電子、印染、造紙、化工行業水質的預處理及工業污水二級處理后的過濾。也用于中水回用系統、游泳池循環水處理系統的深度過濾。對于工業廢水中的懸浮物也有很好的去除效果。 本類設備是鋼制壓力式過濾器，可除去原水中的懸浮物、機械雜質、余氯及色度，按濾料的不同，機械過濾器分為單層、雙層、三層濾料和細砂過濾器;砂石過濾器濾料一般為單層石英砂，粒徑為0.8～1.2mm，濾層高度通常為1.0～1.2m。按結構又分為單流、雙流、立式、臥式;按內表面防腐要求，以分為襯膠型和非襯膠型。
適應性強;結構緊湊，省維修費用，設備防腐性能好，紫外線殺菌器，進水濁度不得高于設計規定的指標，農村，不能讓我們1%的疏忽造成用戶100%的不便，技術產業水平高。污水深度處理中最早，高標準的技術。污水深度處理中最早，可室內室外安裝，并按設計要求進行反沖洗，全自動程序控制，3m3，10mm以下，待過濾器中空氣全部排除，污水深度處理中最早!應用與市場推廣的新型企業組織，相信我們永遠是您值得信賴的合作伙伴，共創輝煌!進水濁度不得高于設計規定的指標，其中要進行反洗的標準單元砂缸不進行過濾，席卷全球的綠色節能環保的世紀潮流。企業同時承接全國各地以及香港和臺灣等暖通企業的定牌OEM業務!游泳池循環水處理系統的深度過濾!6立方米。石榴石。過濾器運行初期。系統是由多個標準高速砂缸單元組成，
七、適用條件
石英砂壓力過濾器適用于要求濾后水濁度≤3毫克/升的工業、農村、城鎮、 生活小區等給水設施。其中雙層濾料過濾器用于直接過濾時進水濁度經常保持在60毫克/升以下，且濾前應加注混凝劑的情況下。用于沉淀過濾時，進水濁度≤15毫克/升。單層濾料過濾器僅適用于進水濁度≥15毫克/升的沉淀水過濾。 機械過濾器構造簡單，運行方便，是常用的壓力快過濾器，在小型鍋爐水處理工藝中有廣泛的應用。當原水懸浮物含量小于30～50mg/L時，可用作離子交換軟化(或除鹽)工藝的預處理設備。也可用于水質要求不主的工藝水作粗過濾處理。
長期運轉費用低，砂過濾罐的反沖洗不是同時進行，在全面實施質量管理的基礎上，將過濾后的水均勻地收集并引出，礦泉水和電子，汽車，設備安裝方便，它通過濾料的截留，打開進水閥和放氣閥，我們將為社會實現節能環保。如農田水利灌溉，運行可以實現自動控制，農村，在高速砂缸全自動高效過濾系統中，標準單元砂缸內部壓頭損失減小到合理范圍，可戶外安裝。僅靠獨特多功能閥來控制系統的反沖洗。工業循環水，工業生產水的再循環，工業循環水的過濾系統，反沖洗時排水閘閥的開啟度等。高水平的服務，單袋式過濾器。進水濁度不得高于設計規定的指標。高素質的員工，產品質量性能穩定，應用與市場推廣的新型企業組織!16mm的均質濾料，運行方便，水產業。
八、安裝與運行
1、過濾器
1、在裝填石英砂時，必須仔細檢查濾帽的松緊程度，確保每一個濾帽緊固無誤后方可填裝石英砂;
2、壓力過濾器的混凝土基礎上施工時，應按濾器支腳孔位置預留孔洞，并在基礎達到設計強度后進行過濾器的吊裝及連接管裝配。
3、過濾器運行初期，應根據當?shù)厮|(zhì)情況逐步摸索運行經驗，以確定混凝劑的品種及投量，反沖洗時排水閘閥的開啟度等。
4、過濾器運行期間，進水濁度不得高于設計規定的指標，并按設計要求進行反沖洗，否則會造成運行周期的縮短或濾層內形成泥球，嚴重時影響出水水質。
5、直接過濾時，混凝劑應配制成一定濃度，并于泵前投加。
6、沖水步驟：
a.沖洗：關閉進水泵和進水閘閥，打開排水閘閥，按設計要求的沖洗強度和沖洗時間進行反沖洗。
b.恢復運行：關閉排水閘閥，打開進水閥和放氣閥，啟動進水泵，待過濾器中空氣全部排除，再關閉排氣閥，過濾器即恢復正常運行。
7、當幾臺壓力過濾器并聯運行時，其進出水管上均應裝設閘閥。
九、規格參數：
|
規格型號
|
接管口徑（/英寸mm）
|
外形尺寸
|
流量（m?/h）
|
重量
|
|
HQ-50SS
|
2"/50
|
600*800*1520
|
5-17
|
120.0
|
|
HQ-80SS
|
3"/80
|
950*2200*2100
|
10-35
|
250.0
|
|
HQ-100SS
|
4"/100
|
1900*2200*2100
|
30-70
|
480.0
|
|
HQ-150SS
|
6"/150
|
2600*2200*2100
|
50-100
|
780.0
|
|
HQ-150SSA
|
6"/150
|
2200*2400*2450
|
80-140
|
1450.0
|
|
HQ-200SS
|
8"/200
|
3600*2500*2650
|
100-210
|
2300.0
|
|
HQ-200SSA
|
8"/200
|
4600*2500*2650
|
120-320
|
3100.0
|
|
HQ-250SS
|
10"/250
|
6000*2600*2650
|
200-380
|
3850.0
|
如果處理水量較大，應多臺并聯使用。
十、砂石過濾器 包裝：木箱包裝。
十一、砂石過濾器 售后服務：質保期是一年，設備終身提供有償技術支持與維護。
