氣動對夾式塑料蝶閥原理：

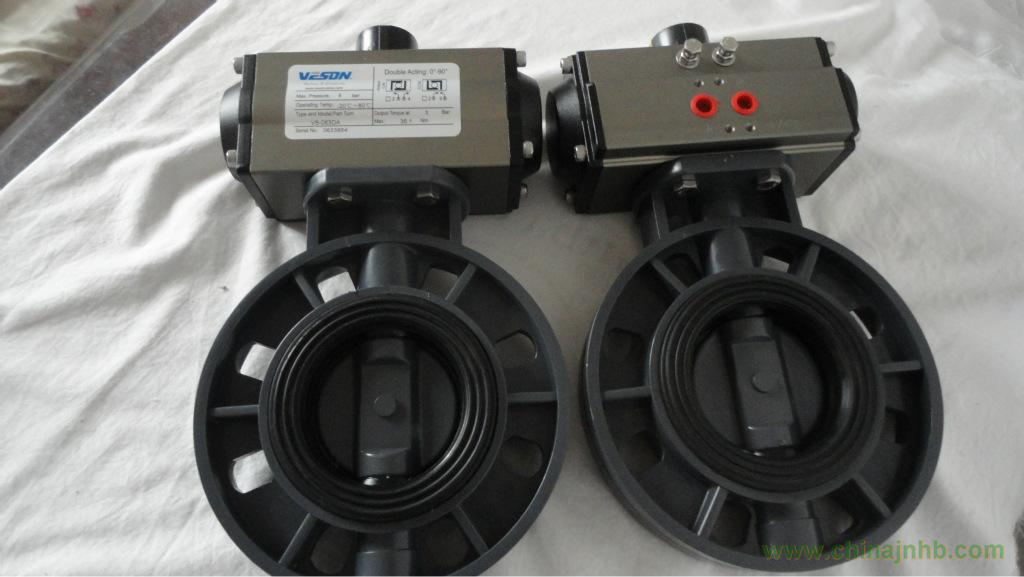

氣動UPVC蝶閥由活塞式氣動執行器和對夾式塑料蝶閥組成。蝶閥采用對夾式結構，閥體和閥板都采用塑料FRPP，UPVC，CPVC，PVDF等制成，重量輕。閥座密封圈采用橡膠材料，密封性好。連接是由兩端的法蘭對夾而成，方便拆卸維修。工作原理也是通過氣動執行器90度的旋轉來帶動閥球的旋轉以達到介質的流通與阻斷。用于調節控制時需要配置電氣閥門定位器。氣動塑料蝶閥有較好的耐酸堿腐蝕性能，多可用于環保，水處理等行業。
氣動UPVC塑料蝶閥特點：
1、對夾連接，結構長度短，節約安裝空間。
2、閥體和蝶板塑料材料制成，重量輕。
3、塑料材料耐酸堿腐蝕性好，應用范圍廣。
4、氣動執行器驅動，開關動作速度快。
5、齒輪式雙活塞，輸出力矩大，體積小。
6、氣缸選用鋁金材料，重量輕、外形美觀。
7、可在頂部、底部安裝手動操作機構。
8、齒條式連接可調節開啟角度、額定流量。
9、IS05211標準連接為產品的安裝更換提供了方便。
|
|
氣動塑料蝶閥參數：
|
公稱通徑
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
公稱壓力
|
PN1.0、1.6MPa
|
|
連接形式
|
對夾式
|
|
密封材質
|
FPM、EPDM、NBR
|
|
適用溫度
|
0～+60℃
|
|
閥體材質
|
UPVC、CPVC、PP、PVDF
|
|
閥芯材質
|
UPVC、CPVC、PP、PTFE
|
|
適用介質
|
PVC兼容的食品工業化學溶劑
|
|
配用執行機構
|
GT、AT、AW系列單雙作用氣動執行器
|
|
控制方式
|
開關兩位控制、4～20mA模擬量信號控制
|
氣動UPVC蝶閥執行器參數：
|
執行器型號
|
GT、AT、AW系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-30～+70℃
|
|
作用形式
|
單作用執行機構、雙作用執行機構
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
