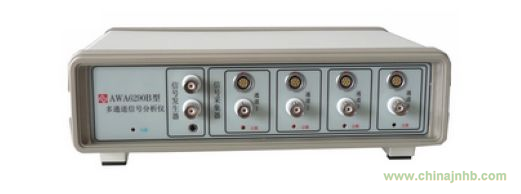

AWA6290B多通道信號分析儀是一種利用計算機多媒體技術開發的信號分析儀器，它采用計算機的USB接口進行供電和數據傳輸，在xp系統下可免驅動運行，使用及攜帶較方便?？捎迷谠肼暋⒄駝拥饶M信號的采集、頻譜分析及相關應用中。分析儀分信號發生器和信號采集器兩部分，發生器分獨立兩通道，采集器獨立4通道，均帶有耳機監聽功能。

二、主要性能指標

輸入程控放大部分
1. 輸入通道：4個

    2. 輸入信號類型：ICP或電壓,推薦前置級：AWA14601或AWA14604。

    3. 輸入插座類型：BNC和LEMO。

    4. 最大輸入電壓：10V（有效值）,輸入保護電壓：18V(峰值)

5. 測量范圍：  10μV-10V(有效值)

18 dB(A)～140dB(A)(配50mV靈敏度的傳聲器)

              0.03m/s²～10000m/s²(配1mV/(m/s²)加速度傳感器)

當傳感器靈敏度變化時，測量范圍將隨之不同。

6. 頻率范圍：1Hz～22.4kHz（1kHz為基準，誤差小于1dB）

              1Hz～10kHz（振動測量，±5%誤差計算）

    7. 輸入阻抗：>100kΩ||<200pF

    8. ICP供電：工作電流4mA，電壓28V。

    9. LEMO供電：30V，內部有1kΩ的限流電阻

    10. 量程：-20dB，-10dB，0dB,10dB，20dB，30dB可選，參考量程為0dB.

11.各量程的測量范圍:

   12. 量程控制誤差:<0.1dB@1kHz

   13. 過載指示：當信號超過量程的測量范圍引起過載時，儀器面板上的指示燈可以點亮。
 交流輸出部分

   14. 交流輸出通道數：4個

15. 交流輸出幅度：由量程決定，參考量程（0dB檔）時輸出等于輸入信號的幅度(誤差小于0.2dB)，最大輸出約為2Vp-p。

16. 交流輸出接口：BNC座，內阻1kΩ。
17. 交流輸出頻率范圍：10Hz～22.4kHz（1kHz為基準，誤差小于1dB）

18. 諧波失真:<0.05%@0.5V

19. 兩通道之間的相位差:<0.01度（20Hz～10kHz）

20. 兩通道之間的增益誤差:<0.2dB(20Hz～10kHz)

21. 監聽耳機接口：φ3.5mm立體聲插座，可接8Ω耳機

22. 監聽耳機輸出功率：150mW
 信號發生器部分

23.工作方式:16位D/A由計算機通過USB接口控制輸出信號.

24.輸出通道數： 2路

25.  最大輸出幅度：2V有效值

26.頻率范圍：10Hz～20kHz（1kHz為基準，誤差小于1dB）

27.輸出波形：正弦波、白噪聲、粉紅噪聲、掃頻正弦波、猝發音信號、多頻信號、掃幅正弦波、用戶自定義信號等。

供電部分
28. 供電方式：USB接口、外接5V電源，兩種方式可同時工作。

29．工作電流：小于1A

   30．外接電源：5V、2A，φ1.1電源插頭，里正外負。

信號采集部分

  31. A/D位數:16位

  32. 通道數:4,四個A/D轉換器.

33. 采樣頻率:四通道同步采樣, 每通道48kHz.

  34. 動態范圍:大于80dB

數字接口

  35．數字輸入輸出接口：USB1.1，兼容USB2.0

  36．外形尺寸：180×260×80

  37. 質量： 1.3kg
