深圳鶴牌閥門有限公司主要生產【不銹鋼法蘭蝶閥D341X】，是目前國內最大的《蝶閥》在線銷售商。公司集成優質的法蘭蝶閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量不銹鋼蝶閥現貨庫存，為用戶提供蝶閥選型、原理作用、結構尺寸、安裝說明、資料下載等。
蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。
D41X/D41F型法蘭蝶閥系列采用中線垂直板、軟密封閥座結構，結構簡單，制造方便，價格低廉；手動蝶閥是手柄驅動適用于適用于公稱壓力≤1.6MPa，公稱通徑小于DN200的各種水、油、氣等介質的官道上。
①結構簡單，力矩小，操作方便、迅速；
②具有良好的流量調節功能和密封性能，氣壓測試泄露為零；
③合成橡膠閥座具有耐腐蝕、耐沖蝕、尺寸穩定、回彈性好；
④可裝配電動執行器、氣動執行器，實現遠程大規模集中控制。
|

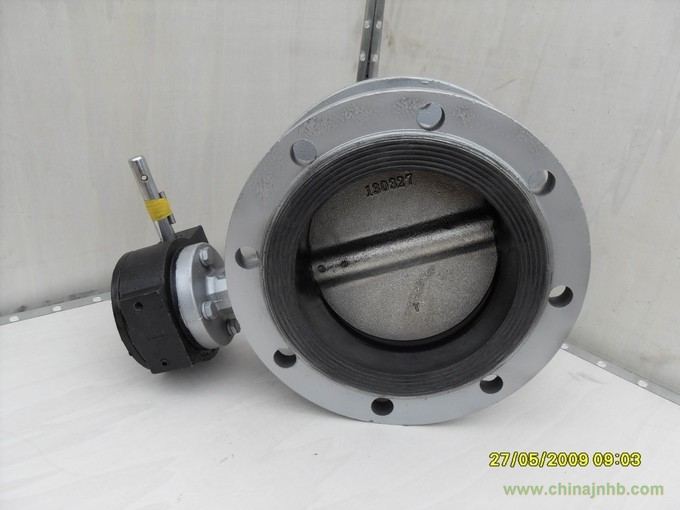

D341X不銹鋼法蘭蝶閥技術參數：
|
|
公稱通徑
|
DN50~DN200
|
適用溫度
|
-23℃~121℃
|
|
公稱壓力
|
PN1.0/PN1.6
|
適用介質
|
水、氣、油
|
|
零件名稱
|
材料
|
|
閥體
|
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
|
|
蝶板
|
鑄鋼、不銹鋼及特殊材料
|
|
密封圈
|
各種橡膠、聚四氟
|
|
閥桿
|
2Cr13、不銹鋼
|
|
填料
|
O型圈、柔性石墨
|
|
DN
|
L
|
H
|
H0
|
A
|
B
|
D
|
D1
|
D2
|
n-d
|
重量KG
|
|
50
|
108
|
63
|
306
|
180
|
200
|
165
|
125
|
99
|
4-18
|
13
|
|
65
|
112
|
70
|
321
|
180
|
200
|
185
|
145
|
118
|
4-18
|
14
|
|
80
|
114
|
83
|
346
|
180
|
200
|
200
|
160
|
132
|
8-18
|
15.5
|
|
100
|
127
|
105
|
387
|
180
|
200
|
220
|
180
|
156
|
8-18
|
19.5
|
|
125
|
140
|
115
|
411
|
180
|
200
|
250
|
210
|
184
|
8-18
|
25.5
|
|
150
|
140
|
137
|
447
|
270
|
280
|
285
|
240
|
211
|
8-22
|
28.5
|
|
200
|
152
|
164
|
572
|
270
|
280
|
340
|
295
|
266
|
12-22
|
48
|
|
D341X不銹鋼法蘭蝶閥相關蝶閥產品型號編制：
|
鶴牌蝶閥型號編制表示說明：
♀蝶閥型號編制方法（按順序）：例如D343H-10C ①D ②3 ③4 ④3 ⑤H ⑥10 ⑦C
蝶閥附加代號：BD保溫蝶閥、SD伸縮蝶閥、TLD脫硫蝶閥、DH止回蝶閥、DKS快速蝶閥、FDBD方形百葉蝶閥；
①蝶閥編制代號：D表示蝶閥；
②傳動形式代號：手動（省略）、3表示渦輪傳動、6表示氣動傳動、7表示液動、9表示電動；
③連接方式代號：4法蘭式、6焊接、7對夾式；
④結構形式代號：1表示中線型、2表示雙偏心、3表示三偏心、4表示變偏心、5表示單偏心；
⑤密封材料代號：H不銹鋼、X橡膠、F聚四氟乙烯、FX復合橡膠、M蒙乃爾合金、Y硬質合金、W閥體直接加工；
⑥壓力等級代號：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是國內壓力的代號，MPA是壓力的單位；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美標代號，LB是美標磅級單位。
⑦殼體材質代號：C鑄鋼、P不銹鋼304、R不銹鋼316、AL特種合金鋼、Z鑄鐵、Q球墨鑄鐵、N尼龍。
以上為常見的蝶閥相關代號，因工況特殊需定做的產品，可根據設計方案進行選型。
♀鶴牌蝶閥型號大全：
襯氟蝶閥：D71F46、D671F46、D971F46
對夾蝶閥：D71F、D71H、D71X、D71Y;
法蘭蝶閥：D41F、D41H、D41X、D41W、D341F、D341H、D341X、D341W；
方形蝶閥：FDBD
對焊蝶閥：D363F、D363H、D363W、D963F、D963H、D963W；
氣動蝶閥：D641F、D641H、D641W、D642F、D642H、D642W、D643F、D643H、D643W、D671F、D671H、D671W、D673F、D673H、D673W；
電動蝶閥：D941F、D941H、D941W、D942F、D942H、D942W、D943F、D943H、D943W、D971F、D971H、D971W、D973F、D973H、D973W；
三偏心蝶閥：D343F、D373F、D343H、D373H、D343W、D373W;
伸縮蝶閥：SD41X、SD41H、SD341X、SD341H、SD641X、SD641H、SD941X、SD941H;
雙向密封蝶閥：DS343H、DS643H、DS943H；
保溫蝶閥：BD343H、BD343W；
①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
②D341X不銹鋼法蘭蝶閥安裝使用說明書下載。
