深圳鶴牌閥門有限公司生產【D341W蝸輪通風蝶閥】，是目前國內最大的《蝶閥》在線銷售服務商。公司集成優質的蝶閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量蝶閥現貨庫存，為用戶提供蝶閥選型、原理作用、結構尺寸、安裝說明、資料下載等。
蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。
D341W蝸輪傳動通風蝶閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。本閥可配備多種驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。通風蝶閥廣泛用于治金、師化、電力、建材、礦山等工業管線，對介質氣體氣控制或調節作用。
|
D341W蝸輪通風蝶閥性能特點：
|
①D341W蝸輪通風蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越關越緊的密封功能；
②密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點；
③碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
④大規格蝶板采用絎架結構，強度高，過流面積大，流阻??；
⑤本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
|
D341W蝸輪通風蝶閥技術參數：
|
|
公稱通徑
|
DN（mm）
|
50～1600
|
|
公稱壓力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
水、蒸氣、油品、酸類腐蝕性等。
|
|
驅動方式
|
手動、蝸輪傳動、氣動、電動
|
|
適用溫度
|
碳鋼：-29℃～600℃；不銹鋼：-40℃～600℃
|
|
D341W蝸輪通風蝶閥部件材質：
|
|
零件名稱
|
材料
|
|
閥體
|
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
|
|
蝶板
|
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
|
|
密封圈
|
不銹鋼、聚內脂、抗磨材料
|
|
閥桿
|
2Cr13、1Cr13不銹鋼、鉻鉬鋼
|
|
填料
|
柔性石墨
|
|
通徑（DN)
|
L
|
D
|
D1
|
D2
|
Z-Φ d
|
b
|
H
|
H1
|
W
|
W1
|
Do
|
|
50
|
108
|
165
|
125
|
99
|
4-18
|
20
|
360
|
112
|
200
|
200
|
160
|
|
65
|
112
|
185
|
145
|
118
|
4-18
|
20
|
380
|
115
|
200
|
200
|
160
|
|
80
|
114
|
200
|
160
|
132
|
8-18
|
20
|
455
|
120
|
220
|
200
|
160
|
|
100
|
127
|
220
|
180
|
156
|
8-18
|
22
|
490
|
140
|
240
|
200
|
160
|
|
125
|
140
|
250
|
210
|
184
|
8-18
|
22
|
490
|
170
|
260
|
200
|
160
|
|
150
|
140
|
285
|
240
|
211
|
8-22
|
24
|
630
|
180
|
280
|
280
|
240
|
|
200
|
152
|
340
|
295
|
266
|
12-22
|
24
|
690
|
210
|
320
|
280
|
240
|
|
250
|
165
|
405
|
355
|
319
|
12-26
|
26
|
830
|
240
|
360
|
280
|
240
|
|
300
|
178
|
460
|
410
|
370
|
12-26
|
28
|
930
|
290
|
460
|
420
|
310
|
|
350
|
190
|
520
|
470
|
429
|
16-26
|
30
|
1010
|
320
|
500
|
420
|
310
|
|
400
|
216
|
580
|
525
|
480
|
16-30
|
32
|
1070
|
350
|
540
|
420
|
310
|
|
450
|
222
|
640
|
585
|
548
|
20-30
|
40
|
1140
|
380
|
580
|
420
|
310
|
|
500
|
229
|
715
|
650
|
609
|
20-33
|
44
|
1200
|
410
|
620
|
420
|
310
|
|
600
|
267
|
840
|
770
|
720
|
20-36
|
44
|
1340
|
470
|
660
|
420
|
310
|
|
700
|
292
|
910
|
840
|
794
|
24-36
|
50
|
1600
|
550
|
750
|
550
|
400
|
|
800
|
318
|
1025
|
950
|
901
|
24-39
|
52
|
1780
|
640
|
800
|
550
|
400
|
|
900
|
330
|
1125
|
1050
|
1001
|
28-39
|
54
|
1920
|
710
|
850
|
550
|
400
|
|
1000
|
410
|
1255
|
1170
|
1112
|
28-42
|
56
|
1960
|
770
|
1000
|
750
|
500
|
|
1200
|
470
|
1485
|
1390
|
1328
|
32-48
|
44
|
2360
|
875
|
1050
|
750
|
500
|
|
1400
|
530
|
1690
|
1590
|
1530
|
36-48
|
48
|
2530
|
970
|
800
|
890
|
600
|
|
1600
|
600
|
1930
|
1820
|
1750
|
40-56
|
52
|
2640
|
1100
|
800
|
890
|
600
|
|

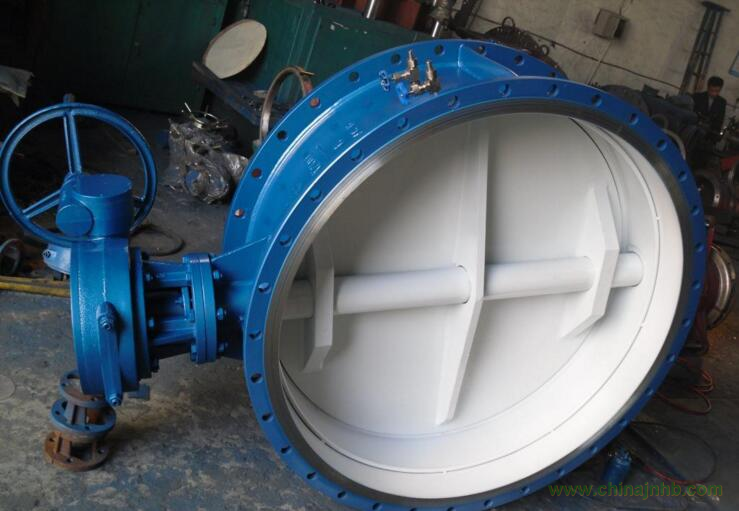

D341W蝸輪通風蝶閥產品實拍：
|
|
D341W蝸輪通風蝶閥相關蝶閥產品型號編制：
|
鶴牌蝶閥型號編制表示說明：
♀蝶閥型號編制方法（按順序）：例如D343H-10C ①D ②3 ③4 ④3 ⑤H ⑥10 ⑦C
蝶閥附加代號：BD保溫蝶閥、SD伸縮蝶閥、TLD脫硫蝶閥、DH止回蝶閥、DKS快速蝶閥、FDBD方形百葉蝶閥；
①蝶閥編制代號：D表示蝶閥；
②傳動形式代號：手動（省略）、3表示渦輪傳動、6表示氣動傳動、7表示液動、9表示電動；
③連接方式代號：4法蘭式、6焊接、7對夾式；
④結構形式代號：1表示中線型、2表示雙偏心、3表示三偏心、4表示變偏心、5表示單偏心；
⑤密封材料代號：H不銹鋼、X橡膠、F聚四氟乙烯、FX復合橡膠、M蒙乃爾合金、Y硬質合金、W閥體直接加工；
⑥壓力等級代號：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是國內壓力的代號，MPA是壓力的單位；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美標代號，LB是美標磅級單位。
⑦殼體材質代號：C鑄鋼、P不銹鋼304、R不銹鋼316、AL特種合金鋼、Z鑄鐵、Q球墨鑄鐵、N尼龍。
以上為常見的蝶閥相關代號，因工況特殊需定做的產品，可根據設計方案進行選型。
♀鶴牌蝶閥型號大全：
襯氟蝶閥：D71F46、D671F46、D971F46
對夾蝶閥：D71F、D71H、D71X、D71Y;
法蘭蝶閥：D41F、D41H、D41X、D41W、D341F、D341H、D341X、D341W；
方形蝶閥：FDBD
對焊蝶閥：D363F、D363H、D363W、D963F、D963H、D963W；
氣動蝶閥：D641F、D641H、D641W、D642F、D642H、D642W、D643F、D643H、D643W、D671F、D671H、D671W、D673F、D673H、D673W；
電動蝶閥：D941F、D941H、D941W、D942F、D942H、D942W、D943F、D943H、D943W、D971F、D971H、D971W、D973F、D973H、D973W；
三偏心蝶閥：D343F、D373F、D343H、D373H、D343W、D373W;
伸縮蝶閥：SD41X、SD41H、SD341X、SD341H、SD641X、SD641H、SD941X、SD941H;
雙向密封蝶閥：DS343H、DS643H、DS943H；
保溫蝶閥：BD343H、BD343W；
|
D341W蝸輪通風蝶閥使用說明：
|
①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
②D341W蝸輪通風蝶閥安裝使用說明書下載。
