深圳鶴牌閥門有限公司主要生產【螺紋鍛鋼閘閥Z11H，絲扣鍛鋼閘閥Z11H，絲口鍛鋼閘閥Z11H】，是目前國內最大的《閘閥》在線銷售商。公司集成優質的螺紋鍛鋼閘閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量鍛鋼閥門現貨庫存，為用戶提供閘閥選型、原理作用、結構尺寸、安裝說明、資料下載等。
|
螺紋鍛鋼閘閥Z11H，絲扣鍛鋼閘閥Z11H，絲口鍛鋼閘閥Z11H原理作用：
|
鍛鋼閘閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封，客戶有特殊要求時也可采用金屬環連接；第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封，客戶有特殊要求時也可采用全焊逶連接；第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。
API602的對兩邊的密封和閘板行程一定的度數，讓閘閥成為楔式的，然后閥門在管線的中軸上進行作用，運用于裝置和容器的開關?
|
螺紋鍛鋼閘閥Z11H，絲扣鍛鋼閘閥Z11H，絲口鍛鋼閘閥Z11H性能特點：
|
①流阻小，開關扭矩輕；
②閥門有上密封設計，閥桿采用柔性石墨和石墨盤根密封；
③栓接閥蓋，壓力密封和焊接閥蓋結構，固定閘板；
④全徑和縮徑，波紋管密封設計，低溫結構。
|
螺紋鍛鋼閘閥Z11H，絲扣鍛鋼閘閥Z11H，絲口鍛鋼閘閥Z11H技術參數：
|
通用口徑: 1/2"~2-1/2"(DN15~65)
公稱壓力: Class150~1500(PN10~PN250)
適用介質：水、蒸汽、油品等
工作溫度: -110℃~560℃
連接方式: 螺紋,承插焊,對焊,RTJ, RF
閥門標準: API 602，EN/ISO15761，JB/T 7746
|
螺紋鍛鋼閘閥Z11H，絲扣鍛鋼閘閥Z11H，絲口鍛鋼閘閥Z11H部件材質：
|
|
序號
|
零件名稱
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
閥體
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
閥座
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
3
|
閘板
|
A276 430&410
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
閥桿
|
A182 F6
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
5
|
墊片
|
304夾柔性石墨
|
304+PTFE
|
|
6
|
閥蓋
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
7
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
8
|
銷子
|
A276 420
|
A182 F304
|
|
9
|
填料壓蓋
|
A276 410
|
A182 F304(L)
|
A182 F316(L)
|
|
10
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
11
|
填料壓板
|
A105
|
A182 F11
|
A182 F304(L)
|
A182 F316(L)
|
|
12
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
13
|
閥桿螺母
|
A276 420
|
|
14
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
16
|
手輪
|
A197
|
|
17
|
墊片
|
A473 431
|
|
18
|
填料
|
柔性石墨
|
PTFE
|
|
螺紋鍛鋼閘閥Z11H，絲扣鍛鋼閘閥Z11H，絲口鍛鋼閘閥Z11H外形尺寸：
|
800LB
|
規格
|
縮徑
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1-1/4"
|
1-1/2"
|
2"
|
|
|
通徑
|
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1-1/4"
|
1-1/2"
|
2"
|
|
L
|
79
|
79
|
92
|
111
|
120
|
120
|
140
|
178
|
|
H(開)
|
158
|
158
|
169
|
197
|
236
|
246
|
283
|
330
|
|
W
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
200
|
|
重量
|
螺栓式
|
2.1
|
2.0
|
2.3
|
4.3
|
5.9
|
6.9
|
11.1
|
15.2
|
|
焊接式
|
1.8
|
1.7
|
2.0
|
3.8
|
5.1
|
6.1
|
10.2
|
14.2
|
|
|
|
|
|
|
|
|
|
|
|
|
900Lb~1500Lb
|
規格
|
縮徑
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1-1/4"
|
1-1/2"
|
2"
|
|
|
通徑
|
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1-1/4"
|
1-1/2"
|
2"
|
|
L
|
|
111
|
111
|
120
|
120
|
140
|
178
|
210
|
|
H(開)
|
|
197
|
197
|
236
|
246
|
283
|
330
|
354
|
|
W
|
|
125
|
125
|
160
|
160
|
180
|
200
|
240
|
|
重量
|
螺栓式
|
2.5
|
4.3
|
4.2
|
6.6
|
8.8
|
12.5
|
17.2
|
23.5
|
|
焊接式
|
2.4
|
4.2
|
4.0
|
6.3
|
8.7
|
12.1
|
17.2
|
22.0
|
|

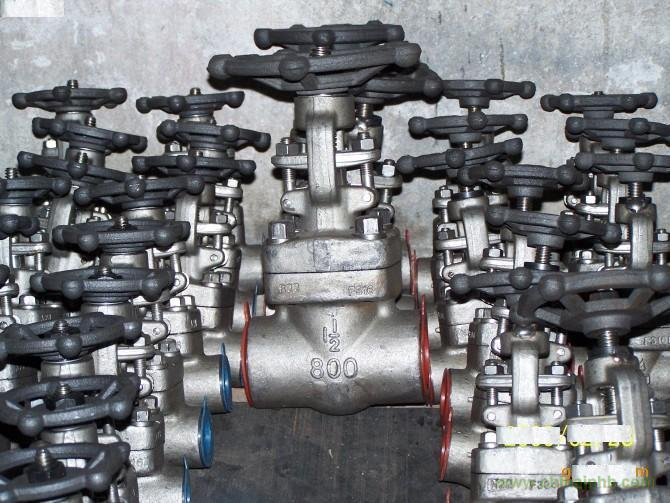

螺紋鍛鋼閘閥Z11H，絲扣鍛鋼閘閥Z11H，絲口鍛鋼閘閥Z11H產品實拍：
|
|
螺紋鍛鋼閘閥Z11H，絲扣鍛鋼閘閥Z11H，絲口鍛鋼閘閥Z11H相關閘閥產品型號編制：
|
閘閥型號代表說明：
以下是閘閥型號代表說明，此閘閥型號編制方式是根據鶴牌閥門生產的產品，結合國際閥門型號標準組合而來的。如有疑問歡迎來電質詢。對于定做和特殊產品型號另做選型。內容主要是針對閘閥的代號、附加要求、驅動、連接、結構、密封件、壓力、材質等做組合細分說明。
→閘閥型號編制方法：
閘閥附加代號：WZ表示波紋管閘閥、DZ低溫閘閥、NKZ真空閘閥、PZ刀型閘閥；
閘閥類型表示：Z；
驅動方式表示：手動無代號、2電液動、3渦輪蝸桿、5-錐齒輪傳動、6氣動、9-電動；
連接方式表示：4法蘭連接，6焊接，7對夾式；
結構形式表示：0彈性閘板、1明桿楔式單閘板、2-明桿楔式雙閘板、3-明桿平行式單閘板、4-明桿平行式雙閘板、5暗桿楔式單閘板、6暗桿楔式雙閘板、7暗桿平行單閘板、9暗桿平行雙閘板；
密封材料材料：W閥體直接加工、T合金、X橡膠、F氟塑料，H-Cr不銹鋼，Y硬質合金、M蒙乃爾合金；
壓力等級表示：PN1.0-32Mpa，10=1.0MPA表示壓力為十公斤，150LB-1500LB表示美標磅級壓力，5-63K表示日級壓力；
閥體材料表示：Z-灰鑄鐵、Q球墨鑄鐵，T合金，C碳鋼、P不銹鋼304，R不銹鋼316，V鉻鉬釩鋼。
舉例WZ41H-150LB美標波紋管閘閥，W波紋管、Z閘閥、4法蘭、1明桿楔式單閘板、H不銹鋼、150LB磅級壓力。
→閘閥常見型號：
彈性座封閘閥：Z40X、Z40H；
不銹鋼閘閥：Z40W、Z41W、Z40H、Z41H；
電動閘閥：Z940H、Z941H、Z943W、Z944H、Z945X、Z943H;
氣動閘閥：Z641F、Z641H、Z641W；
焊接閘閥：Z60H、Z61H、Z62H、NKZ64H；Z560H、Z561H、Z960H、Z961H；
漿液閥：Z73X、Z73H、Z673X、Z673H、Z973X、Z973H；
刀型閘閥：PZ43H、PZ543H、PZ643H、PZ943H、PZ73H、PZ573H、PZ673H、PZ973H；
明桿閘閥：Z41X、Z41H、Z41X、Z42H、Z44X；
暗桿閘閥：Z45X、Z45H、Z47F；
螺旋閘門：LMD單向、LMS雙向；
傘齒輪閘閥：Z540H、Z541H、Z542H、Z543H、Z545H;
波紋管閘閥：WZ41H、WZ41W；
低溫閘閥：DZ40H、DZ40W、DZ40Y、DZ41F、DZ41H、DZ41W、DZ41Y。
|
螺紋鍛鋼閘閥Z11H，絲扣鍛鋼閘閥Z11H，絲口鍛鋼閘閥Z11H使用說明：
|
①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
②螺紋鍛鋼閘閥Z11H，絲扣鍛鋼閘閥Z11H，絲口鍛鋼閘閥Z11H安裝使用說明書下載。
