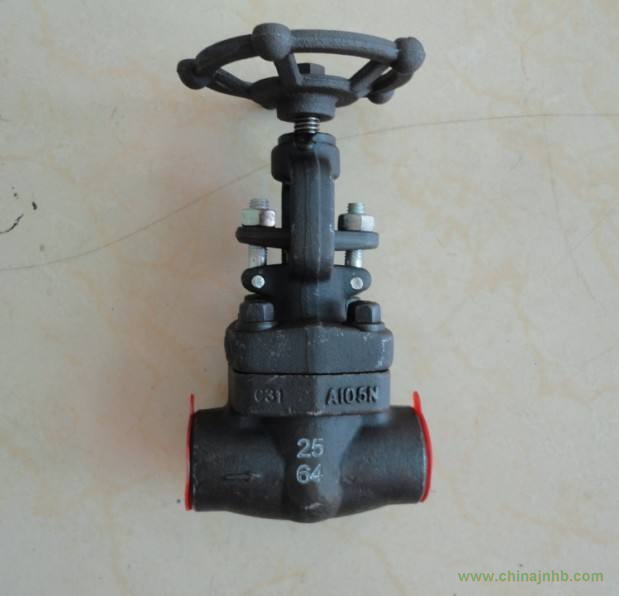

深圳鶴牌閥門有限公司主要銷售【螺紋鍛鋼截止閥J11H】，是目前國內最大的《截止閥》在線銷售服務商。公司集成優質的螺紋鍛鋼截止閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量截止閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
截止閥的啟閉件是塞形的閥瓣，密封上面呈平面或錐面，閥瓣沿閥座的中心線作直線運動；截止閥閥桿開啟或關閉行程相對較短，并具有非?？煽康那袛鄤幼?，使得它適合作為介質的切斷或調節及節流使用。
截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少；同時，在介質作用下，這種形式的閥門也較嚴密。
鍛鋼截止閥是閥桿開啟或關閉行程相對較短，而且具有非?？煽康那袛喙δ埽钟捎陂y座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用，在開啟和關閉過程中，由于閥瓣于閥體密封面間的摩擦力比閘閥小,因而耐磨，開啟高度一般僅為閥座通道直徑的1/4，因此比閘閥小的多。通常在閥體和閥瓣上只有一個密封面，因而制造工藝性比較好，便于維修，在高溫、高壓介質的管路或裝置上宜選用截止閥，如火電廠、核電站，石油化工系統的高溫、高壓管路上，也可適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
鍛鋼截止閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封，特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封，特殊要求時也可采用透焊連接。第三種是自密封閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。
①全徑或縮徑；
②明桿支架式；
③自定心壓板壓套式；
④螺栓連接、纏繞墊片密封式閥蓋；
⑤螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋；
⑥整體式上密座；
⑦承插端符合ASMEB16.11；
⑧螺紋連接端（NPT）符合ANSI/ASMEB1.20.1。
|
螺紋鍛鋼截止閥J11H技術參數：
|
|
公稱通徑
|
DN15-DN50
|
適用溫度
|
-30℃-550℃
|
|
公稱壓力
|
1.6Mpa-16Mpa(150LB-1500LB)
|
適用介質
|
水、油、蒸汽、硝酸?醋酸等
|
截止閥的設計與制造符合API602和ASME B16.34，檢驗與測試按API 598，標記按MSS-SP-25；
承插端符合ASME B16.11，螺紋連接端(NPT)符合ANSI/ASME B1.20.1。
|
序號
|
零件名稱
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
閥體
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
閥瓣
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
3
|
閥桿
|
A182 F6
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
墊片
|
304夾柔性石墨
|
304 + PTFE
|
|
5
|
閥蓋
|
A105
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
6
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
7
|
銷子
|
A276 420
|
A276 304
|
|
8
|
填料壓蓋
|
A276 410
|
A182 F304(L)
|
A182 F316(L)
|
|
9
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
10
|
填料壓板
|
A216 WCB
|
A351 CF8
|
|
11
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
12
|
閥桿螺母
|
A276 410
|
|
13
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
15
|
手輪
|
A197
|
|
16
|
填料
|
柔性石墨
|
PTFE
|
|
規格
|
縮徑
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1-1/4"
|
1-1/2"
|
2"
|
|
|
通徑
|
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1-1/4"
|
1-1/2"
|
2"
|
|
L
|
79
|
79
|
92
|
111
|
120
|
152
|
172
|
200
|
|
H(開)
|
166
|
166
|
171
|
207
|
240
|
258
|
330
|
355
|
|
W
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
200
|
|
重量
|
螺栓式
|
1.9
|
1.9
|
2.1
|
3.5
|
6.0
|
7.5
|
11.4
|
14.6
|
|
焊接式
|
1.7
|
1.7
|
1.9
|
3.3
|
5.2
|
6.8
|
10.6
|
13.8
|
①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
②螺紋鍛鋼截止閥J11H安裝使用說明書下載。
