深圳鶴牌閥門有限公司主要生產【立式襯氟止回閥H42F】，是目前國內最大的《止回閥》在線銷售生產商。公司集成優質的襯氟立式止回閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量襯氟止回閥現貨庫存，為用戶提供止回閥選型、原理作用、結構尺寸、安裝說明、資料下載等。
止回閥的啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流。止回閥一般分為升降式、旋啟式、蝶式及臥式等四種類型，通式升降式止回閥應安裝于水平管路上，立式升降式止回閥和底閥一般安裝在垂直管路上，并且介質自下而上流動，旋啟式止回閥安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。注意：止回閥只允許介質向一個方向流動，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截?cái)嘟橘|(zhì)的正常流動。
H42F襯氟立式止回閥由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟或關閉;當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，起止回作用。專用于控制腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，具有強度高、耐腐蝕性能好的特點，適用于不同工作溫度和流體管路，防止各類管路或設備上的介質逆流的單向閥。
可用在強腐蝕性介質上起到止回作用，防止介質倒流。
|
H42F襯氟立式止回閥技術參數：
|
|
設計標準
|
GB 12236
|
|
結構長度
|
GB 12221
|
|
法蘭標準
|
JB/T79-94
|
|
GB 9113.1-26
|
|
檢驗試驗
|
GB/T13927
|
|
閥體
|
鑄鐵/鑄鋼/不銹鋼/內襯F46、F3
|
|
閥瓣
|
鑄鋼/不銹鋼/內襯F46、F3
|
|
閥蓋
|
鑄鐵/鑄鋼/不銹鋼/內襯F46、F3
|
|
墊圈
|
F4、F46
|
|
DN
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Φd
|
B
|
H
|
Kg
|
|
15
|
80
|
95
|
65
|
43
|
3
|
14
|
4-14
|
100
|
40
|
6
|
|
20
|
90
|
105
|
75
|
50
|
3
|
14
|
4-14
|
115
|
45
|
7
|
|
25
|
100
|
115
|
85
|
60
|
3
|
16
|
4-14
|
130
|
50
|
5
|
|
32
|
110
|
135
|
100
|
68
|
3
|
18
|
4-18
|
145
|
55
|
11
|
|
40
|
125
|
145
|
110
|
80
|
3
|
18
|
4-18
|
160
|
62.5
|
8
|
|
50
|
140
|
160
|
125
|
100
|
3
|
20
|
4-18
|
170
|
70
|
9
|
|
65
|
160
|
180
|
145
|
115
|
3.5
|
20
|
4-18
|
205
|
80
|
26
|
|
80
|
185
|
195
|
160
|
130
|
3.5
|
22
|
8-18
|
235
|
92.5
|
18
|
|
100
|
210
|
215
|
180
|
150
|
4
|
24
|
8-18
|
285
|
105
|
24
|
|
125
|
250
|
245
|
210
|
180
|
4
|
26
|
8-18
|
330
|
125
|
65
|
|
150
|
300
|
280
|
240
|
210
|
5
|
28
|
8-23
|
425
|
190
|
125
|
|
200
|
380
|
335
|
295
|
260
|
5
|
32
|
8-23
|
425
|
190
|
125
|
|
250
|
420
|
405
|
355
|
319
|
5
|
36
|
12-26
|
500
|
210
|
240
|
|
300
|
460
|
460
|
410
|
375
|
5
|
40
|
12-26
|
620
|
230
|
320
|
|

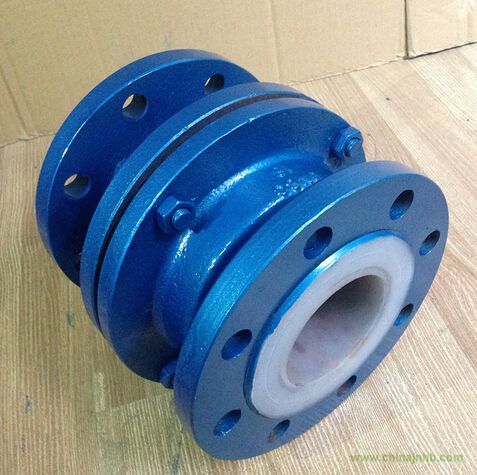

立式襯氟止回閥H42F產品實拍：
|
|
H42F襯氟立式止回閥相關止回閥型號編制方式 止回閥型號含義：
|
止回閥型號編制含義;
止回閥又稱單向閥、背壓閥、逆止閥、逆流閥等多屬于自動閥門類，止回閥是管道系統中不可缺少的產品之一，其作用是防止介質倒流，阻止介質反向流動。是通過介質本身的流動自行啟閉的一種閥門。隨著管道系統的不斷升級而改變，傳統的止回閥已經達不到現代化的市場需求，近年來誕生了很多新型止回閥型號，為了給廣大用戶提供更多的止回閥型號知識，鶴牌閥門根據常見的止回閥型號進行分析。
以下是我國常見的止回閥型號編制方法，止回閥型號編制是按照國際閥門型號編制方法細分成。是專業對止回閥型號編制代表做更詳細的說明。如初次采購或?qū)χ够亻y型號不熟的用戶請認真閱讀。
止回閥型號編制方式：如H41H-16C按順序
止回閥附加號：HH微阻緩閉止回閥、BH保溫止回閥、HQ滾球式止回閥；
⑴止回閥類型：H代表止回閥；
⑵止回閥連接：4法蘭、6焊接、7對夾；
⑶止回閥形式：1升降式、2立式、4旋啟式、6雙瓣式、8蝶形；
⑷止回閥密封：B巴氏合金、F氟塑料、H不銹鋼、M蒙乃爾合金、X橡膠、Y硬質合金、W直接加工；
⑸止回閥壓力：16壓力十六公斤，PN1.6-25mpa，磅級150LB-2500LB、日級5K-63K；
⑹止回閥材質：Q球墨鑄鐵、C碳鋼、P-304、R-316、A鈦合金、I鉻鉬鋼；
止回閥常見型號：
對夾升降式止回閥：H71X、H71H；
對夾蝶形雙瓣止回閥：H76X、H76H；
對夾圓片式止回閥：H74H、H74I、H74M；
靜音止回閥：H42H、H42W；
微阻緩閉式止回閥：HH44H、HH46H、HH49H;
橡膠閥瓣式止回閥：HC44X；
消聲止回閥：HC41H、HC41X、HC41T；
升降式止回閥：H41H、H41W;
旋啟式止回閥：H44H、H44W；
滑道滾球式止回閥:HQ41X；
焊接止回閥：H61Y、H62Y、H64Y。
①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
②為保證閥門的正常使用，盡可能在管路進口處安裝過濾器，避免雜質卡在閥瓣，導致閥門不止回；
③H42F襯氟立式止回閥安裝使用說明書下載。
