概述：

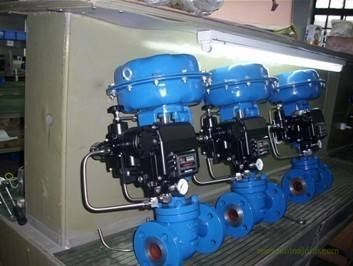

ZJHP型精小型氣動薄膜單座調節閥是一種頂導向單閥座調節閥，具有結構簡單、密封性能好、流量大、使用可靠等特點。有效而足夠的頂部導向系統克服小開度時的震動，有效使用壽命更長?？蛇x擇多彈簧氣動薄膜機構或電動執行機構等。
標準規格：
閥體型式：直通鑄造球型閥體
閥芯型式：非平衡式單座柱塞閥芯
公稱通徑：DN20~200 NPS 3/4〞~ 8〞
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
法 蘭 距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）、
散熱片型（-45℃~大于230℃場合）、
低溫加長型（-196℃~ -45℃）、波紋管密封型、
保溫夾套型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆
型號編制
|
Z
|
執行機構
|
H
|
結構形式
|
-公稱壓力
|
閥體材質
|
公稱通徑
|
|
Z系列調節閥
|
J:氣動薄膜執行機構
H:氣動活塞執行機構
|
H直行程
|
P:標準型單座調節閥
PF:軟密封單座調節閥
PL:單座籠式調節閥
PG:帶散熱型單座調節閥
PV:波紋管型單座調節閥
PD:低溫型單座調節閥
|
PN16=16
CL150LB=150 LB
JIS10K=10K
|
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質
|
DN25= DN25
NPS1〞=NPS1〞
|
|
如：Z型氣動薄膜單座調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZJHP-16C DN50
|
性能
|
流量特性
|
直線、等百分比、快開
|
|
可調范圍
|
50:1 (CV<6.3 30:1)
|
|
額定CV值
|
等百分比CV1.6~630 ，直線CV1.8~690
|
|
允許泄漏量
|
硬密封:IV級（0.01% 閥額定容量） 軟密封:VI級（氣泡級）
泄漏量標準:GB/T 4213
|
|
性能指標
|
|
氣動
|
電動
|
|
基本誤差%
|
±1.5
|
±1.0
|
|
回差%
|
≤1.5
|
≤1.0
|
|
死區%
|
≤0.6
|
≤1.0
|
|
始終點偏差%
|
±2.5
|
±2.5
|
|
額定行程偏差%
|
≤2.5
|
≤2.5
|
選用參數表
|
閥座直徑
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數Cv
|
等百分比
|
1.6
|
2.5
|
4.0
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
直線
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
公稱通徑
|
行程
|
可選流量系數Cv（★標準型 ●推薦 ○定制）
|
|
DN20
|
16mm
|
●
|
●
|
●
|
★
|
|
|
|
|
|
|
|
|
|
|
|
DN25
|
●
|
●
|
●
|
●
|
★
|
|
|
|
|
|
|
|
|
|
|
DN32
|
25 mm
|
○
|
○
|
○
|
○
|
○
|
★
|
|
|
|
|
|
|
|
|
|
DN40
|
|
○
|
○
|
○
|
○
|
●
|
★
|
|
|
|
|
|
|
|
|
DN50
|
|
|
○
|
○
|
○
|
●
|
●
|
★
|
|
|
|
|
|
|
|
DN65
|
40mm
|
|
|
|
|
|
○
|
○
|
○
|
★
|
|
|
|
|
|
|
DN80
|
|
|
|
|
|
○
|
○
|
○
|
●
|
★
|
|
|
|
|
|
DN100
|
|
|
|
|
|
○
|
○
|
○
|
●
|
●
|
★
|
|
|
|
|
DN125
|
60mm
|
|
|
|
|
|
|
|
|
○
|
○
|
○
|
★
|
|
|
|
DN150
|
|
|
|
|
|
|
|
|
|
○
|
○
|
●
|
★
|
|
|
DN200
|
|
|
|
|
|
|
|
|
|
○
|
○
|
●
|
●
|
★
|
氣動執行機構
膜片有效面積Ae (cm2)
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
|
350
|
350
|
560
|
900
|
|
作用方式
|
彈簧范圍
|
金屬密封允許壓差（MPa）
|
|
氣開
|
20-100KPa
|
4.46
|
3.09
|
1.98
|
1.16
|
0.7
|
0.44
|
0.28
|
0.18
|
0.17
|
0.11
|
0.07
|
0.07
|
0.05
|
0.03
|
|
40-200 KPa
|
6.4
|
6.4
|
5.94
|
3.34
|
2.14
|
1.31
|
0.84
|
0.53
|
0.51
|
0.33
|
0.21
|
0.22
|
0.15
|
0.09
|
|
80-240 KPa
|
6.4
|
6.4
|
6.4
|
6.4
|
4.99
|
3.05
|
1.95
|
1.25
|
1.18
|
0.78
|
0.5
|
0.51
|
0.36
|
0.21
|
|
氣關
|
20-100KPa
|
6.4
|
6.19
|
3.96
|
2.23
|
2.14
|
0.87
|
0.56
|
0.35
|
0.34
|
0.22
|
0.14
|
0.15
|
0.1
|
0.06
|
|
40-200 KPa
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
5.86
|
3.64
|
2.3
|
2.21
|
1.43
|
0.91
|
0.95
|
0.66
|
0.37
|
|
80-240 KPa
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
5.04
|
3.18
|
3.06
|
1.98
|
1.26
|
1.32
|
0.92
|
0.52
|
