一、產品概述：

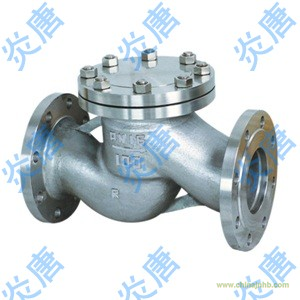

升降式法蘭止回閥 H41H H41W H41Y（H41H、H41Y、H41W、H41F 升降式止回閥、法蘭止回閥、國標止回閥、鑄鋼法蘭止回閥、不銹鋼法蘭止回閥、碳鋼法蘭止回閥、鉻鉬鋼法蘭止回閥、單向閥、逆止閥、硬密封止回閥、高壓止回閥、高溫止回閥、軟密封止回閥）：本閥是生產過程調節系統中的重要環節之一，是控制管道內介質單向流向的閥門。當介質由閥體箭頭所示流向進入閥體，介質的壓力作用在閥瓣上產生向上的推力，當介質推力大于閥瓣重力時，閥門打開。當閥后介質壓力作用在閥瓣上的力加上閥瓣自身重力大于閥前壓力作用在閥瓣上的力時，閥門關閉，阻止介質倒流。具有結構簡單，動作可靠，維修方便等優點，廣泛應用于凈化設備、石油、化工、冶金、電力、輕紡、水利等行業工況中。
二、主要性能參數：
|
型號
|
H41H-16C~100
|
H41Y-16C~100
|
H41W-16P~100
|
|
工作壓力（MPa）
|
1.6~10.0
|
|
適用溫度（℃）
|
≤425
|
≤200
|
|
適用介質
|
水、蒸汽、油品
|
弱腐蝕性介質
|
|
材料
|
閥體、閥蓋
|
碳鋼
|
鉻鎳鈦不銹鋼
|
|
密封面
|
堆焊鉻不銹鋼
|
堆焊硬質合金
|
鉻鎳鈦不銹鋼
|
|
墊片
|
鋼帶石墨參纏繞
|
聚四氟乙烯
|
三、主要外形和連接尺寸mm：
|
公稱通徑
DN
|
尺寸 mm
|
|
L
|
D
|
D1
|
D2
|
b
|
Z-d
|
H
|
|
H41H-16C
H41W-16C H41W-16P H41W-16R H41W-16I
|
|
15
|
130
|
95
|
65
|
45
|
14
|
4-14
|
77
|
|
20
|
150
|
105
|
75
|
55
|
14
|
4-14
|
77
|
|
25
|
160
|
115
|
85
|
65
|
14
|
4-14
|
80
|
|
32
|
180
|
135
|
100
|
75
|
16
|
4-18
|
85
|
|
40
|
200
|
145
|
110
|
85
|
16
|
4-18
|
95
|
|
50
|
230
|
160
|
125
|
100
|
16
|
4-18
|
105
|
|
65
|
290
|
180
|
145
|
120
|
18
|
4-18
|
120
|
|
80
|
310
|
195
|
160
|
135
|
20
|
8-18
|
130
|
|
100
|
350
|
215
|
180
|
155
|
20
|
8-18
|
140
|
|
125
|
400
|
245
|
210
|
185
|
22
|
8-18
|
155
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8-23
|
180
|
|
200
|
600
|
335
|
295
|
265
|
26
|
12-23
|
215
|
|
250
|
730
|
405
|
355
|
320
|
30
|
12-25
|
260
|
|
300
|
850
|
460
|
410
|
375
|
34
|
12-25
|
315
|
|
H41H-25
H41W-25 H41W-25P H41W-25R H41W-25I
|
|
15
|
130
|
95
|
65
|
45
|
16
|
4-14
|
100
|
|
20
|
150
|
105
|
75
|
55
|
16
|
4-14
|
105
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4-14
|
120
|
|
32
|
180
|
135
|
100
|
78
|
18
|
4-18
|
130
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4-18
|
135
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4-18
|
149
|
|
65
|
290
|
180
|
145
|
120
|
22
|
8-18
|
160
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8-18
|
169
|
|
100
|
350
|
230
|
190
|
160
|
24
|
8-23
|
194
|
|
125
|
400
|
270
|
220
|
180
|
28
|
8-25
|
222
|
|
150
|
480
|
300
|
250
|
218
|
30
|
8-25
|
255
|
|
200
|
600
|
360
|
310
|
278
|
34
|
12-25
|
305
|
|
250
|
730
|
425
|
370
|
332
|
36
|
12-30
|
355
|
|
300
|
850
|
485
|
430
|
390
|
40
|
16-30
|
410
|
升降式法蘭止回閥 H41H H41W H41Y（H41H、H41Y、H41W、H41F 升降式止回閥、法蘭止回閥、國標止回閥、鑄鋼法蘭止回閥、不銹鋼法蘭止回閥、碳鋼法蘭止回閥、鉻鉬鋼法蘭止回閥、單向閥、逆止閥、硬密封止回閥、高壓止回閥、高溫止回閥、軟密封止回閥）生產商供應商上海炎唐工業裝備有限公司，中國名牌產品，上海市知名品牌；通過ISO9001、TS等認證。致力于閥門的專業研發生產，為用戶提供高品質止回閥產品。
