產品概述：

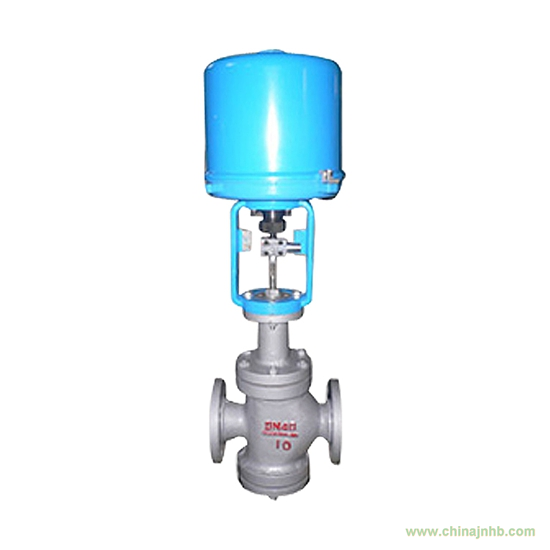

ZAZN電動雙座調節閥由引進型電動執行機構與各種的閥體(單座、雙座、套筒)組配而成。是DKZ型電動單元組合儀表中的執行單元，電動調節閥是生產過程自動調節系統中的重要環節之一，它以AC220V電源電壓為動作力，接受統一標準信號0~10mA DC或4~20mADC，將此轉為與輸入信號相對應的上下位移，自動地操縱閥門，改變閥門的開度位移，從而達到對工藝管路流體介質如壓力、流量、溫度、液位等參數的自動調節控制。ZAZP電動調節閥廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。ZAZP電動調節閥廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。
技術參數：
|
公稱通徑(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
閥座直徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數(KV)
|
單座
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
630
|
875
|
1250
|
|
套筒
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
360
|
570
|
850
|
1180
|
|
雙座
|
8
|
11
|
17,6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
900
|
1300
|
|
允許壓差(MPa)
|
單座
|
3.8
|
3.2
|
3.0
|
2.0
|
1.8
|
1.5
|
1.4
|
1.0
|
0,7
|
0.6
|
0.5
|
0.3
|
0.1
|
|
套筒
|
6.4
|
6.4
|
5.2
|
5.2
|
4.6
|
4.6
|
3.7
|
3.7
|
3.5
|
3.1
|
3.1
|
2.6
|
2.2
|
|
雙座
|
≤ 公稱壓力
|
|
公稱壓力(MPa)
|
1.6、2.5、4.0、6.4、10.0
|
|
額定行程
|
16
|
25
|
40
|
60
|
100
|
|
閥蓋形式
|
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
|
|
壓蓋形式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、V型柔性石墨填料
|
|
閥芯形式
|
單座式、套筒式、雙導向式
|
|
流量特性
|
等百分比、直線性
|
|
配置執行器類別
|
DKZ系列電動執行器(客戶指定品牌亦可)
|
|
執行器參數
|
電源電壓：220V、380V、輸入信號：4-10mA DC、4-20mA DC、輸出信號：4-20mA·DC
|
|
防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
|
|
環境溫度：-25～+70℃、環境濕度：≤95%
|
性能指標：
|
項目
|
指標值
|
|
基本誤差%
|
±3.0
|
|
回差%
|
2.0
|
|
死區％
|
2.0
|
|
泄漏量
|
單座閥
|
符合JB/T7387-94 IV級小于閥的額定容量×10-4
|
|
雙座閥
|
符合JB/T7387-94 Ⅲ級小于閥的額定容量×10-3
|
|
套筒閥
|
符合JB/T7387-94 Ⅲ級小于閥的額定容量×10-3
|
結構圖：
|
|
|
|
ZAZP電動調節閥(單座式結構)
|
ZAZM電動調節閥(套筒式結構)
|
零件材料：
|
精小型電動調節閥 (單座式結構)
|
精小型電動調節閥 (套筒式結構)
|
|
1
|
閥體
|
WCB、CF8、CF8M、CF3
|
1
|
閥體
|
WCB、CF8、CF8M、CF3
|
|
2
|
墊片
|
PTFE、金屬石墨墊片
|
2
|
墊片
|
PTFE、金屬石墨墊片
|
|
3
|
閥座
|
304、316、316L
|
3
|
套筒
|
304、316、316L
|
|
4
|
閥芯組件
|
304、316、316L
|
4
|
閥芯
|
304、316、316L
|
|
5
|
導向套/并帽
|
304、316、316L / 銅
|
5
|
中墊
|
PTFE、金屬石墨墊片
|
|
6
|
中墊
|
PTFE、金屬石墨墊片
|
6
|
閥蓋
|
PTFE\石墨墊片
|
|
7
|
閥蓋
|
WCB、CF8、CF8M、CF3
|
7
|
閥桿
|
304、316、316L
|
|
8
|
填料
|
PTFE、柔性石墨
|
8
|
填料
|
PTFE、柔性石墨
|
|
9
|
填料壓蓋
|
WCB、CF8、CF8M、CF3
|
9
|
填料壓蓋
|
WCB、CF8、CF8M、CF3
|
外形圖：
|
|
|
|
|
ZAZP電動單座調節閥
|
ZAZM電動套筒調節閥
|
ZAZN電動雙座調節閥
|
連接尺寸：
●ZAZP電動調節閥(單座、雙座結構)
|
公稱通徑(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
PN16/25
|
181
|
184
|
200
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
600
|
640
|
880
|
|
PN40
|
194
|
197
|
200
|
235
|
267
|
292
|
317
|
368
|
425
|
473
|
610
|
760
|
910
|
|
PN64
|
206
|
200
|
210
|
251
|
286
|
311
|
337
|
394
|
440
|
508
|
650
|
810
|
950
|
|
H
|
PN16/25
|
52.5
|
57.5
|
75
|
75
|
85.5
|
92.5
|
100
|
110
|
142.5
|
158
|
170
|
195
|
230
|
|
PN40
|
52.5
|
57.5
|
75
|
75
|
82.5
|
92.5
|
100
|
117.5
|
150
|
167.5
|
187.5
|
205
|
245
|
|
PN64
|
65
|
40
|
85
|
85
|
90
|
102.5
|
107.5
|
125
|
172.5
|
195
|
207.5
|
230
|
260
|
|
H1
|
653
|
665
|
671
|
683
|
698
|
789
|
792
|
796
|
847
|
855
|
894
|
1156
|
1215
|
|
W
|
460
|
460
|
460
|
460
|
530
|
530
|
530
|
530
|
630
|
630
|
630
|
630
|
630
|
●ZAZP電動調節閥(套筒結構)
|
公稱通徑(DN)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
PN16/25
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
410
|
450
|
550
|
670
|
770
|
|
PN40
|
190
|
210
|
230
|
255
|
285
|
310
|
355
|
425
|
460
|
560
|
740
|
805
|
|
PN64
|
200
|
210
|
235
|
265
|
295
|
320
|
370
|
440
|
475
|
570
|
750
|
820
|
|
H
|
PN16/25
|
117
|
120
|
139
|
144
|
188
|
208
|
220
|
268
|
278
|
320
|
441
|
503
|
|
PN40
|
124
|
128
|
145
|
150
|
195
|
220
|
230
|
280
|
290
|
335
|
465
|
528
|
|
PN64
|
130
|
135
|
155
|
170
|
205
|
240
|
255
|
295
|
310
|
360
|
480
|
550
|
|
H1
|
668
|
668
|
684
|
684
|
785
|
785
|
795
|
945
|
945
|
945
|
1050
|
1145
|
|
W
|
460
|
460
|
460
|
530
|
530
|
530
|
530
|
630
|
630
|
630
|
630
|
630
|
