產品概述：

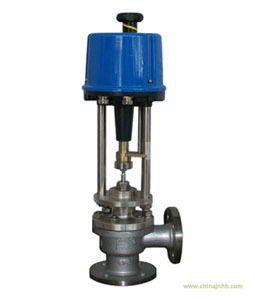

ZDSJ電子式直行程電動角型調節閥，配用德國進口PS系列直行程電動執行機構，實現對壓力、流量、溫度、液位等參數的調節。具有體積小、重量輕、泄漏量少、流路簡單、阻力小，使用于高壓差、高粘度、含有懸浮物和顆粒狀物質液體的調節，可以避免結焦，堵塞，也便于自潔和水清洗，角型閥一般使用于底進側出的場合，因?yàn)檫@樣可使調節有較好的穩定性。
主要技術參數：
●閥體
形式：角型單座鑄造閥
公稱通徑：20-300mm
公稱壓力：PN1.6 4.0 6.4Mpa
連接形式：法蘭式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
●上閥蓋
常溫型：-20℃－+200℃
散熱型：-40℃－+450℃
壓蓋形式：螺栓壓緊式
填料：V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管
閥芯形式：上導向單座柱塞式閥芯
流量特性：等百分比特性，直線特性和快開特性
材料：1Cr18Ni9Ti 0Cr18Ni12M02Ti
●執行機構
類型：可選PS、3810、ZAZ型（DN100以內）、DKZ型（DN100以上）系列電子式直行程執行機構。
防爆型選用3810系列技術參數和性能：請參閱對應的執行機構與閥門定位器說明書。
規格參數表：
|
公稱通徑DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
閥座直徑dn(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數Kv
|
6.5
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
|
|
行程mm
|
10
|
16
|
25
|
40
|
60
|
100
|
100
|
|
允許壓差ΔMPa
|
6.1
|
3.8
|
2.3
|
1.4
|
1.0
|
2.3
|
1.6
|
1.0
|
0.8
|
0.6
|
0.4
|
|
|
|
基本誤差%
|
±2.5
|
|
回差%
|
2.5
|
|
死區%
|
1.0
|
|
始終點偏差%
|
±2.5
|
|
額定行程偏差%
|
2.5
|
|
允許泄漏量Q
|
Kv值的0.1%
|
|
可調范圍
|
30:1
|
|
配電動執行器型號
|
PSL
|
PSL201
|
PSL202
|
PSL204
|
PSL208
|
PSL312
|
PSL320
|
|
3810L
|
SA-08
|
381LSA-30
|
381LSB-30
|
381LSB-50
|
381LSC-65
|
381LSC-160
|
|
公稱壓力
介質溫度閥
體材料
|
1.6MPa
|
常溫-20℃～+200℃鑄鐵HT200
|
|
4.0MPa
|
常溫-20℃～+200℃鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
|
中溫-40℃～+450℃鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
|
6.4MPa
|
常溫-20℃～+200℃鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
|
中溫-40℃～+450℃鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
主要零件材料及推薦使用溫度范圍：
|
閥體材料
|
公稱
壓力
MPa
|
介質工作溫度℃
|
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
|
120
|
200
|
250
|
300
|
350
|
400
|
425
|
450
|
475
|
500
|
525
|
550
|
575
|
600
|
|
最大工作壓力MPa
|
|
鑄鐵HT200
|
1.6
|
1.6
|
1.5
|
|
|
|
|
|
|
|
|
|
|
|
|
|
鑄鋼ZG25
|
4.0
6.4
|
|
4.0
6.4
|
3.7
5.9
|
3.3
5.2
|
3.0
4.7
|
2.8
4.1
|
2.3
3.7
|
1.8
2.9
|
|
|
|
|
|
|
|
鑄不銹鋼ZG1Cr18Ni9Ti
|
4.0
6.4
|
|
|
|
|
4.0
6.4
|
3.0
4.4
|
2.7
4.2
|
2.4
4.0
|
2.1
3.8
|
1.9
3.5
|
1.7
3.4
|
1.4
3.2
|
1.1
2.9
|
0.8
2.6
|
結構圖、安裝尺寸和重量：
|
公稱通徑DN（mm）
|
L（mm）
|
H1mm
|
H（mm）
|
Rmm
|
重量
|
|
PN（MPa）
|
常溫
|
中溫
|
PN1.6 MPa
|
|
1.6
|
|
20
|
100
|
100
|
740
|
870
|
176
|
15.5
|
|
25
|
115
|
115
|
740
|
870
|
176
|
25
|
|
32
|
130
|
130
|
785
|
915
|
176
|
27.5
|
|
40
|
130
|
130
|
770
|
900
|
176
|
28.5
|
|
50
|
150
|
150
|
785
|
920
|
176
|
32.5
|
|
65
|
170
|
170
|
915
|
1080
|
225
|
59
|
|
80
|
190
|
190
|
975
|
1140
|
225
|
59
|
|
100
|
215
|
215
|
1035
|
1200
|
225
|
87
|
|
125
|
250
|
250
|
1145
|
1285
|
225
|
133
|
|
150
|
275
|
275
|
1200
|
1340
|
225
|
171
|
|
200
|
325
|
325
|
1255
|
1400
|
225
|
269
|
